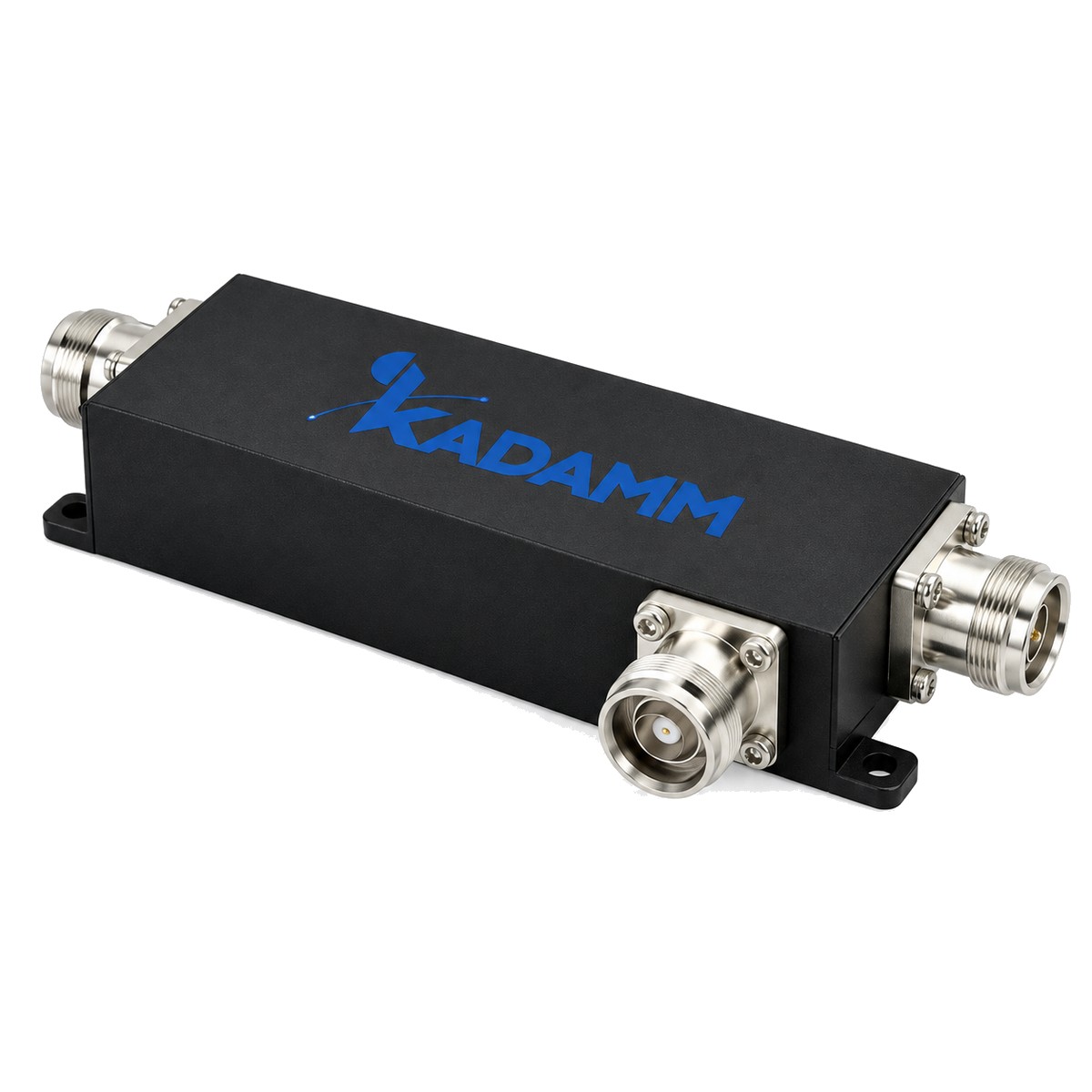

Направленный ответвитель КАДАММ НО-15-340/2700 работает в полосе 340–2700 МГц: ответвление 15±1,2 дБ, вносимые потери 0,5 дБ, направленность 20 дБ / 18 дБ, КСВН ≤1,25. Разъёмы 4.3-10 (розетка), габариты 177×47×27 мм. Применяется для отбора мощности на измерительный порт, контроля тракта и подключения ветвей в распределённых антенных сетях. Оборудование KADAMM поставляется с паспортом и протоколом заводских измерений.
Направленный ответвитель КАДАММ НО-15-340/2700 отбирает из магистрали заданную долю мощности в полосе 340–2700 МГц, почти не влияя на основной тракт. Ответвление составляет 15±1,2 дБ при собственных потерях магистрали 0,5 дБ.
Направленность 20 дБ / 18 дБ отделяет падающую волну от отражённой, поэтому по отводу можно измерять уровень передатчика и контролировать согласование антенны прямо во время работы, не разрывая тракт.
КСВН ≤1,25, интермодуляция ≤−155 дБн, допустимая мощность 300 Вт. Корпус, соединители 4.3-10 (розетка), волновое сопротивление 50 Ом.
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 15±1,2 дБ |
| Вносимые потери | 0,5 дБ |
| Направленность | 20 дБ / 18 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −35 … +85 °C |

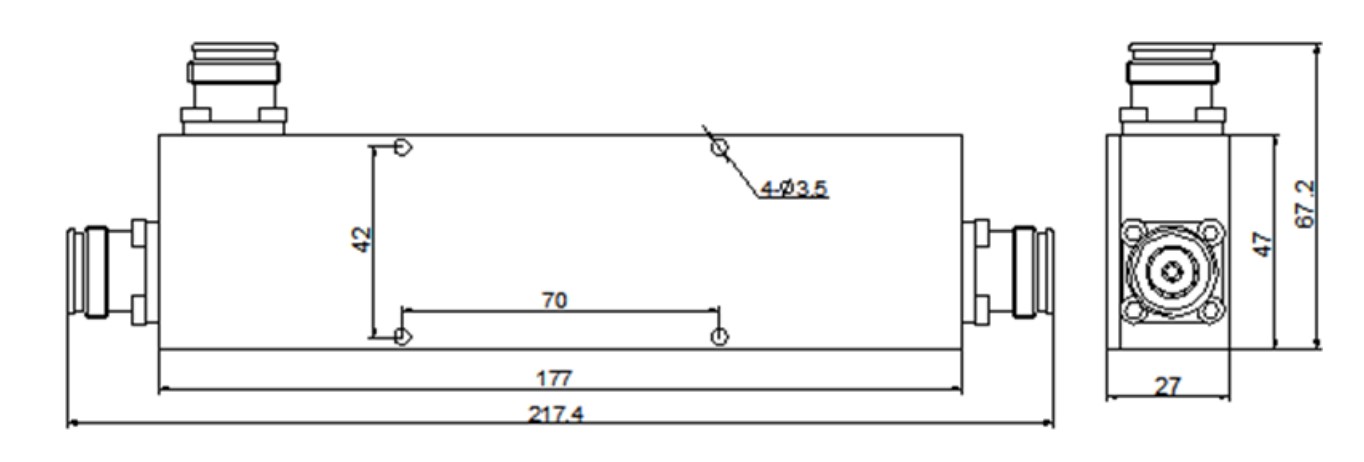

| Габариты | 177×47×27 мм |
Характеристики КАДАММ НО-15-340/2700 — по паспорту изделия, сроки поставки уточняйте у менеджера.
КАДАММ НО-15-340/2700 работает в полосах 340–2700 МГц: сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.); TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы). Направленный ответвитель КАДАММ НО-15-340/2700 отводит часть мощности магистрали — переходное ослабление 15±1,2 дБ, направленность 20 дБ / 18 дБ.
Комплект КАДАММ НО-15-340/2700: направленный ответвитель с разъёмами 4.3-10 (розетка) в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ НО-15-340/2700 — 340–2700 МГц; они перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41.
У КАДАММ НО-15-340/2700 вносимые потери 0,5 дБ, переходное ослабление 15±1,2 дБ, направленность 20 дБ / 18 дБ.
У КАДАММ НО-15-340/2700 мощность 300 Вт, PIM3 ≤−155 дБн, КСВН ≤1,25.
У КАДАММ НО-15-340/2700 разъёмы 4.3-10 (розетка), габариты 177×47×27 мм, рабочая температура −35 … +85 °C.
У КАДАММ НО-15-340/2700: переходное ослабление 15±1,2 дБ. У КАДАММ НО-13-340/2700: переходное ослабление 13±1,2 дБ.
Гарантия на КАДАММ НО-15-340/2700 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Направленный ответвитель КАДАММ НО-15-340/2700 — 340–2700 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
