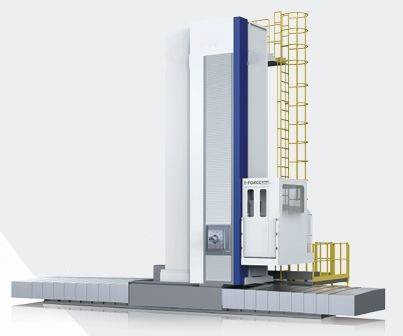

KADAMM HR-16H/6000 Напольный фрезерно-расточной станок

Фрезерно-расточной станок с ЧПУ KADAMM HR-16H/6000 предназначен для обработки средних и крупных заготовок с высокой точностью и крутящим моментом. Модель оснащена мощным шпинделем Ø160 мм, разработанным для тяжёлой обработки стали, чугуна и сплавов.
Конструкция с подвесной колонной обеспечивает устойчивость, а усиленные направляющие с замкнутым масляным контуром — точность перемещения. Станок оснащён собственным редуктором и трёхступенчатой коробкой передач (низкая, средняя и высокая скорость).
X- и Y-оси оборудованы направляющими закрытого типа с постоянной циркуляцией масла, устойчивыми к вибрациям, а ось Z — роликовыми элементами с комбинированной стальной направляющей.

Характеристики:

Диаметр шпинделя: 160 мм

Диаметр оси фрезерования: 260 мм

Конус инструмента: JT50 / BT50

Диапазон скоростей шпинделя: 10–1500 (до 2000) об/мин

Крутящий момент шпинделя: 6300 / 7600 Н·м

Мощность главного привода: 58 / 69 кВт

Сечение пяты: 480×540 мм

Ход по осям:
• X — 6000 мм (увеличение на 2000 мм),
• Y — 3000 / 4000 / 5000 мм,
• Z — 1200 мм,
• W — 1200 мм

Скорость подачи:
• X — 1–10000 мм/мин,
• Y — 1–8000 мм/мин,
• Z — 1–6000 мм/мин,
• W — 1–6000 мм/мин

Быстрое перемещение:
• X — 10000 мм/мин,
• Y — 8000 мм/мин,
• Z — 6000 мм/мин,
• W — 6000 мм/мин

Точность позиционирования: 0,012 мм

Повторяемость: 0,01 мм

Описание серии:

Данная серия объединяет мощные напольные фрезерно-расточные станки для тяжёлого промышленного применения. Они обеспечивают высокую производительность при обработке деталей сложной формы и больших размеров.
Главный шпиндель с независимой трёхскоростной коробкой передач и редуктором собственного производства обеспечивает высокий крутящий момент и плавный переход между диапазонами скоростей.
Закрытая система направляющих с постоянной циркуляцией масла повышает устойчивость к вибрациям и обеспечивает стабильную точность.
Каждая модель серии отличается высокой энергоэффективностью, точностью позиционирования и надёжностью при длительных циклах обработки.

Основные преимущества:

Мощные шпиндели диаметром до 200 мм с моментом до 10 000 Н·м

Прочная чугунная конструкция с усиленным основанием

Замкнутые направляющие X/Y с высокой виброустойчивостью

Пропорциональная гидравлическая система компенсации отклонений шпинделя и траверсы

Высокая точность: позиционирование до 0,012 мм

Электронная система контроля с компенсацией погрешностей

Гибкая настройка осей X/Y/Z/W с длиной хода до 10 000 мм
