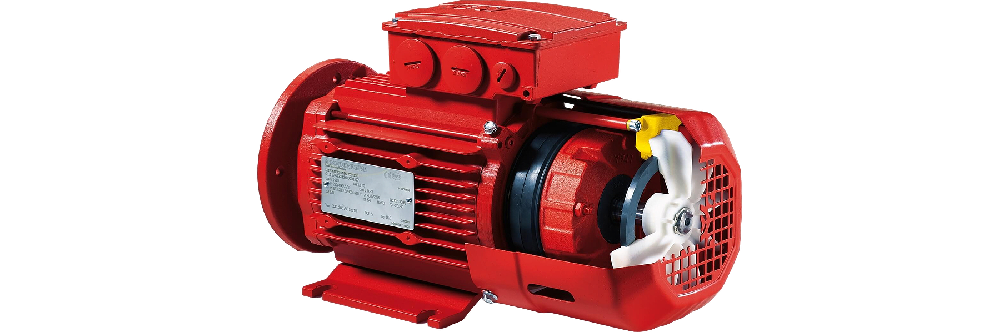

SEW-EURODRIVE серия CD — взрывозащищённые асинхронные двигатели IEC Ex d(e) IIC T4

Name: SEW-EURODRIVE серия CD — взрывозащищённые асинхронные двигатели IEC Ex d(e) IIC T4
Brand: SEW EURODRIVE
SKU: 4921038

Код: 4921038

Производитель:
SEW EURODRIVE

Все товары бренда

Только оригинальные
товары бренда

Цена по запросу

Запросить цену

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

Описание

SEW-EURODRIVE двигатели взрывозащищённые серия CD Ex d IIC T4 IP66 — купить в России

SEW-EURODRIVE · Взрывозащищённые двигатели

SEW-EURODRIVE серия CD — взрывозащищённые асинхронные двигатели IEC Ex d(e) IIC T4

Взрывозащищённые трёхфазные асинхронные двигатели стандарта IEC для работы во взрывоопасных зонах класса II 2G и II 2D. Типоразмеры CD63 ... CD315, мощность 0,12 ... 250 кВт, степень защиты IP66, класс изоляции F.

Ex d(e) IIC T4 · II 2G/2D IP66 · Класс изоляции F 0,12 ... 250 кВт · 2/4/6/8 полюсов 14 типоразмеров · 3 напряжения

IP66

степень защиты

IIC T4

группа/температ. класс

250 кВт

макс. мощность

Кл. F

изоляция

RAL 5009

цвет корпуса

О серии CD

Двигатели серии CD производства ATB Nordenham (бывший завод F&G) — это взрывозащищённые трёхфазные асинхронные двигатели стандарта IEC, предназначенные для эксплуатации во взрывоопасных средах, содержащих горючие газы и пары (зона II 2G) и горючие пыли (зона II 2D). Конструкция предусматривает взрывонепроницаемую оболочку (Ex d) с дополнительной защитой (e), что соответствует наивысшей газовой группе IIC (водород, ацетилен). Все двигатели окрашены в RAL 5009 (синий) и поставляются в исполнении VIK.

Ключевое преимущество серии CD — возможность смены положения монтажа без вскрытия взрывозащищённой оболочки и без участия инспектора. Конвертация обратима: один двигатель может использоваться в разных положениях монтажа.

Маркировка взрывозащиты

Элемент маркировки	Значение
II 2G	Группа II (не шахты), зона 1 и 2 — горючие газы и пары
Ex d(e)	Взрывонепроницаемая оболочка (d) с защитой вида «e» (повышенная безопасность)
IIC	Газовая группа IIC — наивысшая: водород, ацетилен и аналогичные
T4	Температурный класс T4 — макс. температура поверхности 135°C
II 2D	Зона 21 и 22 — горючие пыли
IP66 T120°C	Защита от пыли и струй воды; макс. температура поверхности для пыли 120°C

Таблица выбора — 2-полюсные двигатели (≈3000 об/мин)

Номинальный ток указан для напряжения 400 В (серия 230/400 В) или 500 В (серия 290/500 В). Скорость вращения при номинальной нагрузке.

230/400 В, 50 Гц · 2 полюса
Типоразмер	P, кВт	n, об/мин	Iₐ, А	cosφ	η, %	Масса, кг	Артикул SEW
CD63L	0.25	2860	0.69	0.75	70.0	16	14761955
CD71L	0.55	2810	1.31	0.84	72.0	17	14762056
CD80L	1.1	2820	2.4	0.85	78.0	25	14762161
CD90L1	1.5	2840	3.15	0.87	78.5	31	14762250
CD90L2	2.2	2850	4.4	0.87	83.0	35	14762331
CD100L	3.0	2850	5.9	0.87	85.0	45	14762404
CD112M	4.0	2880	7.7	0.88	85.5	53	14762498
CD132S1	5.5	2880	10.4	0.88	87.0	95	14762587
CD132S2	7.5	2910	13.8	0.89	88.0	100	14762668
CD160M1	11.0	2925	20.0	0.89	89.0	163	14762722
CD160M2	15.0	2920	26.5	0.92	89.5	173	14762781
CD160L	18.5	2925	32.0	0.92	90.5	188	14762846
CD180M	22.0	2925	37.5	0.92	91.5	196	14762900
CD200L1	30.0	2955	52.0	0.9	92.5	254	14762943
CD200L2	37.0	2955	63.0	0.91	93.3	278	14762994
CD225M	45.0	2960	77.0	0.9	93.4	400	14763044
CD250M	55.0	2970	94.0	0.9	93.8	545	14763087
CD280S	75.0	2970	127.0	0.9	94.5	700	14763141
CD280M	90.0	2970	151.0	0.91	94.5	762	14763176
CD315S	110.0	2975	184.0	0.91	95.0	960	14763214
CD315M	132.0	2975	220.0	0.91	95.5	1025	14763257
CD315L1	160.0	2975	265.0	0.91	95.7	1065	14763338
CD315L2	200.0	2980	330.0	0.92	95.8	1270	14763346
CD315L3	250.0	2980	410.0	0.92	96.0	1420	14763397

Таблица выбора — 4-полюсные двигатели (≈1500 об/мин)

Номинальный ток при 400 В.

230/400 В, 50 Гц · 4 полюса
Типоразмер	P, кВт	n, об/мин	Iₐ, А	cosφ	η, %	Масса, кг	Артикул SEW
CD63L	0.18	1415	0.53	0.7	70.0	16	14761939
CD71L	0.37	1380	0.94	0.8	71.0	17	14762021
CD80L	0.75	1400	1.81	0.79	75.5	25	14762110
CD90L1	1.1	1400	2.5	0.83	77.0	31	14762188
CD90L2	1.5	1405	3.35	0.82	79.0	35	14762277
CD100L1	2.2	1420	4.8	0.82	81.0	44	13573632
CD100L2	3.0	1415	6.3	0.83	82.5	46	14762420
CD112M	4.0	1435	8.1	0.84	85.0	59	14762528
CD132S	5.5	1440	10.7	0.85	87.0	100	14762609
CD132M	7.5	1440	14.3	0.86	88.2	110	14762633
CD160M	11.0	1460	21.0	0.85	89.5	168	14762749
CD160L	15.0	1455	28.0	0.86	90.0	184	14762765
CD180M	18.5	1460	34.5	0.85	91.0	198	14762862
CD180L	22.0	1460	41.0	0.86	91.5	217	14762889
CD200L	30.0	1460	53.0	0.88	92.5	274	14762978
CD225S	37.0	1465	65.0	0.88	93.0	372	14763028
CD225M	45.0	1470	79.0	0.88	93.5	402	14763060
CD250M	55.0	1470	95.0	0.89	93.9	573	14763109
CD280S	75.0	1480	133.0	0.86	94.3	740	14763125
CD280M	90.0	1480	160.0	0.86	94.7	820	14763192
CD315S	110.0	1485	194.0	0.86	95.2	1040	14763230
CD315M	132.0	1485	230.0	0.86	95.5	1120	14763273
CD315L1	160.0	1485	280.0	0.86	95.7	1210	14763303
CD315L2	200.0	1485	345.0	0.87	95.9	1430	14763362
CD315L3	250.0	1490	430.0	0.87	96.2	1565	14763419

6- и 8-полюсные двигатели (≈1000 и ≈750 об/мин)

230/400 В · 6 полюсов
Типоразмер	P, кВт	n, об/мин	Масса, кг
CD71L	0.25	920	17
CD80L	0.55	925	25
CD90L2	1.1	920	35
CD100L	1.5	945	46
CD112M	2.2	950	59
CD132S	3.0	965	100
CD132M1	4.0	960	104
CD132M2	5.5	960	112
CD160M	7.5	960	170
CD160L	11.0	965	190
CD180L	15.0	965	215
CD200L2	22.0	970	280

230/400 В · 8 полюсов
Типоразмер	P, кВт	n, об/мин	Масса, кг
CD71L	0.12	680	17
CD80L	0.25	690	25
CD90L2	0.55	690	35
CD100L1	0.75	710	44
CD100L2	1.1	695	46
CD112M	1.5	710	59
CD132S	2.2	695	97
CD132M	3.0	705	113

Общие технические характеристики

Конструктивные параметры
Степень защиты	IP66
Класс изоляции	F
Цвет корпуса	RAL 5009 (синий)
Исполнение	VIK
Поставка	IM B3 (с покрывным кольцом)
Производитель	ATB Nordenham (бывш. F&G)

Электрические параметры
Напряжения питания	230/400 В; 400/690 В; 290/500 В
Частота	50/60 Гц
Число полюсов	2 / 4 / 6 / 8
Диапазон мощностей	0,12 ... 250 кВт
Работа от ПЧ	5 ... 50 Гц (другие диапазоны по запросу)
Защита термистором	PTC (допускается при работе от ПЧ)

Положения монтажа

Все двигатели серии CD поставляются в исполнении IM B3 и могут быть конвертированы в другие положения монтажа без вскрытия взрывозащищённой оболочки и без участия инспектора. Конвертация обратима.

Фланцевый монтажКольца фланцев FF (A) и FT (C). Диаметры по EN 50347.

ВертикальныйВалом вниз — обязательно устанавливается козырёк (canopy).

Все позиции по IECIM B3, B5, B6, B7, B8, V1, V3, V5, V6, B14, B34, B35 и др.

Области применения

Нефтегазовая отрасль

Насосы, компрессоры, вентиляторы во взрывоопасных зонах.

Химическая промышленность

Реакторы, мешалки, дозирующее оборудование.

Мукомольное и зерновое

Зоны пылевзрывоопасности II 2D.

Очистные сооружения

Насосные станции с выделением метана.

Лакокрасочное производство

Пары растворителей — группа IIB/IIC.

Морские и офшорные объекты

IP66 обеспечивает защиту при прямом воздействии воды.

Частые вопросы

Что означает маркировка Ex d(e) IIC T4 и чем она отличается от IIA/IIB?Группа IIC — наивысшая газовая группа взрывозащиты, включающая водород и ацетилен. Двигатель с маркировкой IIC допускается к применению в зонах IIA, IIB и IIC одновременно. Обратное неверно: двигатель IIA нельзя применять в зоне IIC.

Можно ли менять положение монтажа без привлечения инспектора?Да — это ключевое преимущество серии CD. Взрывозащищённая оболочка остаётся закрытой в течение всей процедуры. Для смены положения используются сменные кольца фланцев, козырёк и дополнительные рым-болты из комплекта аксессуаров. Конвертация обратима.

Допустима ли работа от частотного преобразователя?Да, диапазон 5 ... 50 Гц согласно паспортной табличке. Другие частотные диапазоны возможны по запросу, но могут потребовать снижения мощности. Допускается полная защита термистором PTC при работе от ПЧ.

Нужно ли согласование при повторном пуске после конвертации положения монтажа?Нет. Поскольку взрывозащищённая оболочка не вскрывается, повторный пуск не требует участия инспектора или дополнительного согласования. Это существенно сокращает простои при переналадке оборудования.

Какой типоразмер выбрать для заданной мощности?Воспользуйтесь таблицами выбора выше. Для уточнения — укажите нужную мощность, напряжение (230/400, 400/690 или 290/500 В) и число полюсов. Наши специалисты подберут точный артикул SEW и проверят наличие на складе.

Купить SEW-EURODRIVE Двигатель серии CD

Доставка по всей России · Гарантия производителя · Подбор по мощности и условиям эксплуатации

Запросить цену → Техническая консультация → +7 (495) 109-02-08 →

Поставляем SEW-EURODRIVE серия CD — взрывозащищённые асинхронные двигатели IEC Ex d(e) IIC T4 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
