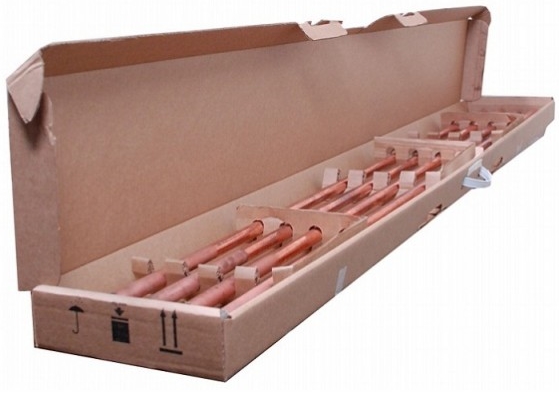

ZZ-6 ZANDZ ДОМ Комплект "Заземление в частном доме" (6 метров)

Каждому частному дому необходимо заземление. Без него использование электроприборов представляет опасность для вас и ваших близких!

Для создания надежного и эффективного заземления в частном доме есть простое и удобное решение, которое гарантирует результат на сотню лет - монтаж заземления дома с использованием готового комплекта заземления ZANDZ ZZ-6, разработанного специально для этой цели.

Монтаж заземлителя ZANDZ ZZ-6

Перед монтажом

При размещении заземлителя ВНУТРИ дома место монтажа выбирается с учетом механической защищенности заземляющего проводника от этого заземлителя до электрощита, сухости помещения и удобства монтажа штырей в грунт. Оптимальным будет размещение на расстоянии 0,5 метра от щита, чтобы минимизировать длину проводника. Максимальная удаленность от щита не ограничена.

При размещении заземлителя ВНЕ дома важно учесть, что заземляющий проводник должен быть уложен на глубину 0,5-0,7 метра в подготовленный канал. Это необходимо для защиты проводника от механических повреждений и минимизации влияния погоды, что увеличивает его срок службы. Заземлитель монтируется в том же канале. Ввод заземляющего проводника через стену осуществляется через заранее подготовленное отверстие или закладную, например, стальную трубу.

Для заземляющего проводника рекомендуется использовать медный провод или кабель с сечением 16 или 25 мм². При прокладке в грунте необходим проводник с минимальным сечением 25 мм², например, ZZ-500-103, ZZ-500-105 или ZZ-500-110 в зависимости от расстояния до электрощита.

Необходимые инструменты

• ударный ручной инструмент весом 300 - 1500 г: кувалда или тяжелый молоток;
• два гаечных ключа или пассатижи (для затягивания болтов зажима).

Порядок проведения монтажа заземлителя

1. Снять уплотняющие втулки из нержавеющей стали со всех штырей.
2. В отверстие штыря вставить нагель.
3. Заглубить штырь в грунт, нанося удары инструментом по нагелю.
4. Снять нагель и одеть на смонтированный штырь втулку (широкой частью вниз).
5. Вставить в смонтированный штырь с одетой втулкой следующий штырь заостренной частью.
6. Повторить этапы 1-5 до достижения необходимой глубины заземляющего электрода.
7. Установить зажим для подключения заземляющего проводника и закрутить болты с максимальным усилием.

Последовательность работ при монтаже заземления вне здания

1. Вырыть канал глубиной 0,5-0,7 метра для укладки заземляющего проводника.
2. Произвести монтаж заземлителя в подготовленном канале.
3. Уложить в канал заземляющий проводник.
4. Соединить заземлитель с проводником, используя зажим из комплекта ZANDZ ZZ-6.
5. Соединить проводник с электрощитом.
6. Засыпать канал грунтом.

Пример монтажа заземлителя ZANDZ ZZ-6 в частном доме

Это очень простое и надежное решение с гарантией результата на 100 лет.

Сделайте заземление сами. Легко и просто!
Долговечно!

Преимущества комплекта

• Главный элемент комплекта – штыри заземления от европейского производителя с 50-летним опытом - GALMAR.
• Изготовление штырей с использованием высококачественной стали с отличными механическими характеристиками.
• Электролитическое осаждение меди для надежной защиты от коррозии.
• Срок службы заземления – 100 лет!

Проработанная конструкция

Узел соединения стержней разработан для монтажа штырей с использованием ручного инструмента. Применяемая технология горячей ковки обеспечивает высокую точность и прочность соединения без повреждения защитного слоя медного покрытия. Безмуфтовое соединение упрощает процесс монтажа.

Подборка оснастки комплекта

• Нагель: металлический элемент для передачи удара кувалды к штырю заземления, выполненный из специальной стали.
• Зажим: антикоррозионный зажим из нержавеющей стали для подключения любого заземляющего проводника.
• Втулка: из нержавеющей стали для обеспечения целостности узла соединения штырей.
• Упаковка: удобная упаковка для транспортировки и хранения комплекта.

Простота монтажа

Требуется минимум места – достаточно участка земли 30х30 см. Легко сделать в одиночку, не требуется сварка! Понадобятся только кувалда и 2 гаечных ключа.

Характеристики

Смонтированный заземлитель ZANDZ ZZ-6 - это одиночный сборный глубинный заземляющий электрод, состоящий из четырех 1,5-метровых стальных штырей с медным покрытием толщиной 0,25 мм.

Сопротивление заземления

Двойной контроль качества!

Каждая единица продукции проходит контроль качества на толщину, пластичность и адгезию медного покрытия. Мы осуществляем входной контроль, чтобы исключить брак.

Ограничения по применению

Комплект заземления ZANDZ ZZ-6 предназначен для монтажа в мягких глинистых грунтах. Монтаж в плотных глинистых грунтах затруднителен, а в твердых песчаных и каменистых грунтах невозможен. Для монтажа в таких условиях рекомендуем использовать комплекты модульного заземления.
