Аналоговые переговорные устройства: руководство по выбору
Как подобрать аналоговый аппарат для лифта, чистого помещения, промышленной SOS-точки или шумного цеха. Технические критерии, сравнение с IP-исполнением, схемы подключения к АТС и обзор 13 моделей Kadamm для разных сценариев установки.
Содержание
- Что такое аналоговое переговорное устройство
- Когда выбирать аналог, а когда IP
- Базовые технические понятия: АТС, FXS, питание линии
- Шесть критериев выбора
- Сценарий 1. Лифты и доступность для МГН
- Сценарий 2. Чистые помещения и медицина
- Сценарий 3. Промышленные SOS-точки
- Сценарий 4. Шумные производства с громкоговорящей связью
- Сценарий 5. АЗС, нефтебазы и пожарная связь
- Подключение к АТС и резервирование
- Монтаж и заземление
- Типичные ошибки при подборе
- Сравнение всей линейки
- Часто задаваемые вопросы
1. Что такое аналоговое переговорное устройство
Аналоговое переговорное устройство — это аппарат связи без телефонной трубки (hands-free), подключаемый к телефонной АТС по медной паре проводов. Работает по тому же принципу, что и обычный аналоговый телефон, но с двумя ключевыми отличиями: вместо трубки используется встроенный громкоговоритель и микрофон, а вместо номеронабирателя — ограниченный набор кнопок (от одной SOS-кнопки до полной 12-клавишной клавиатуры).
В отличие от IP-моделей, аналоговый аппарат не требует локальной сети, PoE-коммутатора и SIP-сервера. Ему нужны только два провода телефонной линии и подходящий FXS-порт на станции. Это делает аналоговое исполнение оптимальным для объектов с уже развёрнутой телефонной инфраструктурой и для критических сценариев, где важна работа при сбоях локальной IT-сети.
2. Когда выбирать аналог, а когда IP
Выбор между аналоговым и IP-исполнением — главный вопрос на этапе проектирования. Технически большинство сценариев решается обоими типами оборудования, но экономика и инфраструктурные ограничения часто определяют ответ заранее.
|
Выбирайте аналог — На объекте уже развёрнута телефонная АТС (мини-АТС, ведомственная связь, телефонная сеть предприятия) — Бюджет ограничен, не планируется разворачивать SIP-инфраструктуру — Требуется максимальная отказоустойчивость: телефонная линия работает при отключённой локальной сети и часто сохраняется при отключении электричества (питание от АТС) — На объекте уже есть проложенная медная пара до точки установки |
Выбирайте IP — На объекте развёрнута VoIP-инфраструктура (Asterisk, FreePBX, IP-АТС от производителя) — Нужна централизованная настройка, журнал вызовов, удалённый мониторинг — Планируется масштабирование с добавлением десятков точек — Требуется интеграция со СКУД, видеонаблюдением, корпоративным мессенджером |
3. Базовые технические понятия: АТС, FXS, питание линии
FXS-порт
FXS (Foreign Exchange Station) — это тип порта АТС, к которому подключается оконечное аналоговое оборудование (обычные телефоны, переговорные устройства, факсы). FXS-порт подаёт на линию напряжение 48 В постоянного тока, генерирует сигналы вызова (звонок 25 Гц переменного тока 60–90 В) и распознаёт набор номера в импульсном или тоновом (DTMF) режиме. Все аналоговые модели Kadamm подключаются именно к FXS-портам.
Питание от линии АТС
Большинство аналоговых моделей питаются непосредственно от линии АТС (48 В), без отдельного блока питания. Это даёт два важных преимущества: упрощается монтаж (один кабель — два медных провода), и оборудование продолжает работать при отключении электричества на объекте, если АТС подключена к ИБП. Для пожарной связи и критических SOS-точек это решающий аргумент в пользу аналога. У некоторых моделей (TALK-6306, TALK-6307) есть опциональное питание от 220 В для случаев со слабой линией АТС.
Полудуплекс vs полный дуплекс
Полудуплекс (half-duplex) — собеседники говорят по очереди, как в рации: пока говорит один, второй слушает. На переговорных устройствах с одной кнопкой реализован именно этот режим. Полный дуплекс (full-duplex) — оба собеседника могут говорить и слушать одновременно, как по обычному телефону. На моделях TALK-1316-2S, TALK-6303, TALK-6305, TALK-6306 реализован полный дуплекс благодаря двум функционально разным кнопкам или полной клавиатуре.
Прямой вызов и быстрый набор
На моделях с кнопками прямого вызова (без полной клавиатуры) каждой кнопке заранее присваивается номер абонента. Нажатие кнопки автоматически набирает этот номер. На моделях с полной клавиатурой может быть 4 дополнительные программируемые кнопки быстрого набора (TALK-6304, TALK-6306). Программирование выполняется через DTMF-команды или сервисное меню, в зависимости от модели.
4. Шесть критериев выбора
При выборе аналогового переговорного устройства под объект учитываются шесть ключевых параметров. От их сочетания зависит, выдержит ли аппарат среду эксплуатации, удовлетворит требования по громкости и впишется ли в существующую инфраструктуру АТС.
|
Критерий 01 Степень защиты IP и IK Для интерьера, лифтов и медицины — IP54. Для уличной установки и промышленных площадок — IP66. Для тоннелей, насосных, моек оборудования — IP67. Антивандальный класс IK9 (10 Дж) — для общественных мест и промышленности. |
Критерий 02 Материал корпуса Нержавейка AISI 304 — для медицины, чистых помещений, лифтов (стойкость к дезинфектантам). Литой алюминий — для уличной и промышленной установки (вес, прочность, теплоотвод). Сталь с порошковым покрытием — для интерьеров. |
|
Критерий 03 Кнопки и интерфейс 1 кнопка — простая SOS-точка с одним абонентом. 1 кнопка с 3 функциями — компактный дуплекс. 2 функциональные «Вызов»/«Ответ» — полнодуплекс. 12 клавиш — произвольный набор номеров и быстрый набор. |
Критерий 04 Громкость динамика База интерьерных моделей — ≥ 85 дБ. Промышленные SOS — ≥ 85 дБ с возможностью увеличения. Для шумных производств — модели с ≥ 95 дБ. Для самых шумных сред — опция внешнего рупора 25 Вт (110 дБ) на TALK-6306. |
|
Критерий 05 Способ монтажа Накладной — на стену поверх отделки. Врезной — заподлицо для чистых помещений и эстетичных интерьеров. Компактный накладной (TALK-6312, TALK-6313) — для регистратур и узких коридоров. |
Критерий 06 Дополнительные опции Защитная стальная дверца (TALK-6305, 6310) — для зон вандализма. Лампа-вспышка «-L» (TALK-6308-L, 6310-L) — визуальное дублирование вызова в шуме. Питание от 220 В — резервирование при слабой линии. Внешний рупор 25 Вт — на TALK-6306. |
5. Сценарий 1. Лифты и доступность для МГН
Лифт — самый частый объект установки аналоговых переговорных устройств. Согласно Правилам устройства лифтов (ПУЛ), кабина лифта должна быть оборудована двусторонней переговорной связью с диспетчером, доступной из кабины в любое время. Аналоговое исполнение здесь предпочтительнее IP по двум причинам: телефонная линия часто продолжает работать при отключении электричества (питание от АТС с ИБП), и аппарат не зависит от состояния локальной сети здания.
Для соответствия СП 59.13330 «Доступность зданий для МГН» переговорное устройство в лифте должно быть установлено на высоте 0.85–1.20 м от пола, иметь крупные кнопки, тактильные обозначения и быть управляемым одной рукой. Все модели Kadamm для лифтов спроектированы с учётом этих требований.
6. Сценарий 2. Чистые помещения и медицина
В медицинских учреждениях, лабораториях, фармацевтических производствах и пищевой промышленности к переговорным устройствам предъявляются специфические требования: гладкая поверхность без щелей, отсутствие тканевых решёток (которые накапливают патогены), устойчивость к дезинфектантам (хлорсодержащие, спиртовые, перекись водорода), гигиенический материал. Этим требованиям соответствует только нержавеющая сталь AISI 304 — стандартный материал для медицинского оборудования.
Все модели в этом сценарии — из AISI 304 с защитой IP54 для регулярной влажной уборки. Для операционных и стерильных зон используют врезные модели (TALK-6301, TALK-6311) — заподлицо с поверхностью, без выступов и щелей. Для регистратур, постов медсестёр, коридоров — компактные накладные (TALK-6312, TALK-6313).
7. Сценарий 3. Промышленные SOS-точки
Промышленные SOS-точки — это аварийные переговорные устройства на открытых площадках, в проходных, складах, на КПП, у кранов и подъёмников. Главные требования: защита от ударов и вандализма (IK9, литой алюминий), широкий температурный диапазон (минимум −40…+70 °C для российских условий), надёжность работы при отключении электричества (питание от АТС).
На таких объектах часто применяется простое исполнение с одной или двумя кнопками прямого вызова — без полной клавиатуры. Это снижает риск ошибок при панике (одна кнопка — один вызов диспетчера) и упрощает обучение персонала.
8. Сценарий 4. Шумные производства с громкоговорящей связью
В цехах с фоновым шумом 85 дБ и выше обычные переговорные устройства неэффективны — речь не разборчива. Для таких объектов нужны модели с динамиком ≥ 95 дБ или с опцией внешнего рупора для превышения фонового шума на 10 дБ (правило разборчивой речи).
В аналоговой линейке Kadamm четыре модели для шумных сред: TALK-6304 (универсальный с полной клавиатурой), TALK-6305 (с защитной дверцей), TALK-6306 (с опцией рупора 25 Вт до 110 дБ) и TALK-6310 (с дверцей и кнопками прямого вызова). Все — IP65 и выше, антивандальные.
9. Сценарий 5. АЗС, нефтебазы и пожарная связь
На АЗС, нефтебазах, складах ГСМ и других объектах с повышенной пожарной опасностью переговорные устройства должны соответствовать СП 5.13130 и работать при отключении электричества — для этого критично питание от АТС, подключённой к ИБП. Аналоговое исполнение здесь имеет принципиальное преимущество над IP: при пожаре, когда отключается электричество и локальная сеть, аналоговый аппарат продолжает работать через АТС.
Для пожарной связи и аварийной диспетчеризации на АЗС подходят модели TALK-1316/1316-2S (всепогодные SOS-точки на территории), TALK-6307 (с уникальной кнопкой 3-в-1 для оператора), TALK-6308-L и TALK-6310-L (с лампой-вспышкой для дублирования вызова в шумной среде заправки). Жёлтый или красный цвет корпуса по ГОСТ 12.4.026-2015 предупреждает об аварийном назначении.
10. Подключение к АТС и резервирование
Аналоговое переговорное устройство подключается к АТС двумя проводами медной пары (стандартная телефонная двухпроводная линия). Полярность подключения для большинства моделей значения не имеет — устройство работает в любой полярности. Но для некоторых АТС с особенностями сигнализации может потребоваться соблюдение полярности — это указывается в инструкции к АТС.
Кабель и расстояние
Стандартный кабель — ТРП 2×0.4 или ТРВ 2×0.5 для внутренней прокладки, КСПВ 2×0.5 или ПРППМ 2×0.9 для внешней. Для уличной прокладки и перехода между зданиями — кабель в металлической оболочке с заземлением экрана. Максимальное расстояние от АТС до устройства зависит от сечения провода и характеристик АТС, типичная норма для медной пары 0.5 мм — до 3 км.
Резервирование питания и связи
Для критических точек (пожарная связь, лифты, аварийные SOS) резервирование организуется на трёх уровнях:
|
1
Питание АТС от ИБП При отключении электричества АТС работает от ИБП с расчётной автономностью не менее 30 минут. Линия 48 В сохраняется, переговорные устройства продолжают работу. |
2
Резервная линия Параллельная медная пара от резервной АТС или второго порта основной АТС. При обрыве основной линии диспетчер набирает резервный номер устройства. |
3
Резерв на устройстве Модель с двумя кнопками-дубликатами (TALK-1316) — на случай механического отказа одной кнопки. Для критических точек на открытом воздухе и в проходных. |
11. Монтаж и заземление
Монтаж аналоговых переговорных устройств выполняется по следующим основным правилам:
— Высота установки. Для МГН — 0.85–1.20 м от пола. Для общих сценариев — 1.30–1.50 м (на уровне глаз стоящего человека). В кабинах лифтов — на боковой стенке справа от дверей.
— Заземление. Корпус устройства заземляется через отдельный провод сечением не менее 1.5 мм² к контуру заземления здания. Особенно важно для уличных моделей и в зонах с повышенной грозовой активностью.
— Грозозащита. На уличных линиях рекомендуется устанавливать модули грозозащиты (УЗИП) на входе линии в здание. Особенно важно для протяжённых линий и объектов в районах с частыми грозами.
— Герметизация ввода кабеля. Для уличных моделей с защитой IP66/IP67 ввод кабеля выполняется через гермоввод PG7 или M16 в комплекте поставки. Внутри корпуса — обязательная герметизация компаундом или термоусадкой с клеевым составом.
— Программирование номеров. Для моделей с прямым вызовом и быстрым набором — DTMF-команды в сервисном меню. Для разных АТС команды могут отличаться, рекомендуем согласовать с производителем АТС или техподдержкой bbrc.ru.
12. Типичные ошибки при подборе
— Установка IP54 на улицу. Степень IP54 защищает от брызг, но не от прямого дождя и обледенения. На уличной установке без навеса аппарат IP54 выходит из строя за 1–2 сезона. Для улицы — минимум IP66.
— Игнорирование шумовой среды. Установка модели с динамиком 85 дБ в цехе с фоновым шумом 90 дБ — речь будет неразборчива. Сначала измерьте шум шумомером, затем выбирайте модель: динамик должен быть на 10 дБ громче фона.
— Подключение к VoIP-АТС напрямую. Аналоговое устройство нельзя подключить к IP-АТС напрямую — нужен FXS-шлюз (VoIP-шлюз с FXS-портом). Если в проекте только VoIP-инфраструктура, рассмотрите IP-исполнение тех же моделей.
— Установка без защитной дверцы в зонах вандализма. Открытая клавиатура на парковке, в проходной или в зоне свободного доступа выходит из строя за полгода-год. Для таких сценариев — модели с защитной дверцей TALK-6305 или TALK-6310.
— Отсутствие резервирования на критических точках. Лифт без резервной линии или АТС без ИБП — нарушение требований ПУЛ и СП 5.13130. Для пожарной связи и лифтов резервирование обязательно.
— Установка обычной стали в чистых помещениях. Окрашенная сталь не выдерживает регулярную дезинфекцию хлорсодержащими растворами — за полгода покрытие отшелушивается. Только AISI 304.
13. Сравнение всей линейки
Сводная таблица по 13 аналоговым моделям Kadamm в каталоге bbrc.ru. Кликните по артикулу для перехода к полной карточке товара с фотографиями, спецификациями и ценой.
| Модель | Защита | Материал | Монтаж | Кнопки | Применение |
|---|---|---|---|---|---|
 TALK-1316
|
IP66 | Алюминий | Накладной | 2 кн. дубль | Парковки, ЧС |
|
TALK-1316-2S
|
IP66 | Алюминий | Накладной | 2 функц. | Дуплекс SOS |
 TALK-6301
|
IP54 / IK9 | AISI 304 | Врезной | 12 клавиш | Медицина, лаб. |
 TALK-6303
|
IP54 / IK9 | AISI 304 | Накладной | 12 + OPER | Лифты, МГН |
 TALK-6304
|
IP54 / IK9 | Сталь | Накладной | 12+4+OPER | Производство |
 TALK-6305
|
IP67 / IK9 | Алюм. + дверца | Накладной | 12 клавиш | Шумные среды |
|
TALK-6306
|
IP65 / IK9 | Алюминий | Накладной | 12 + рупор 25Вт | Литейные, порты |

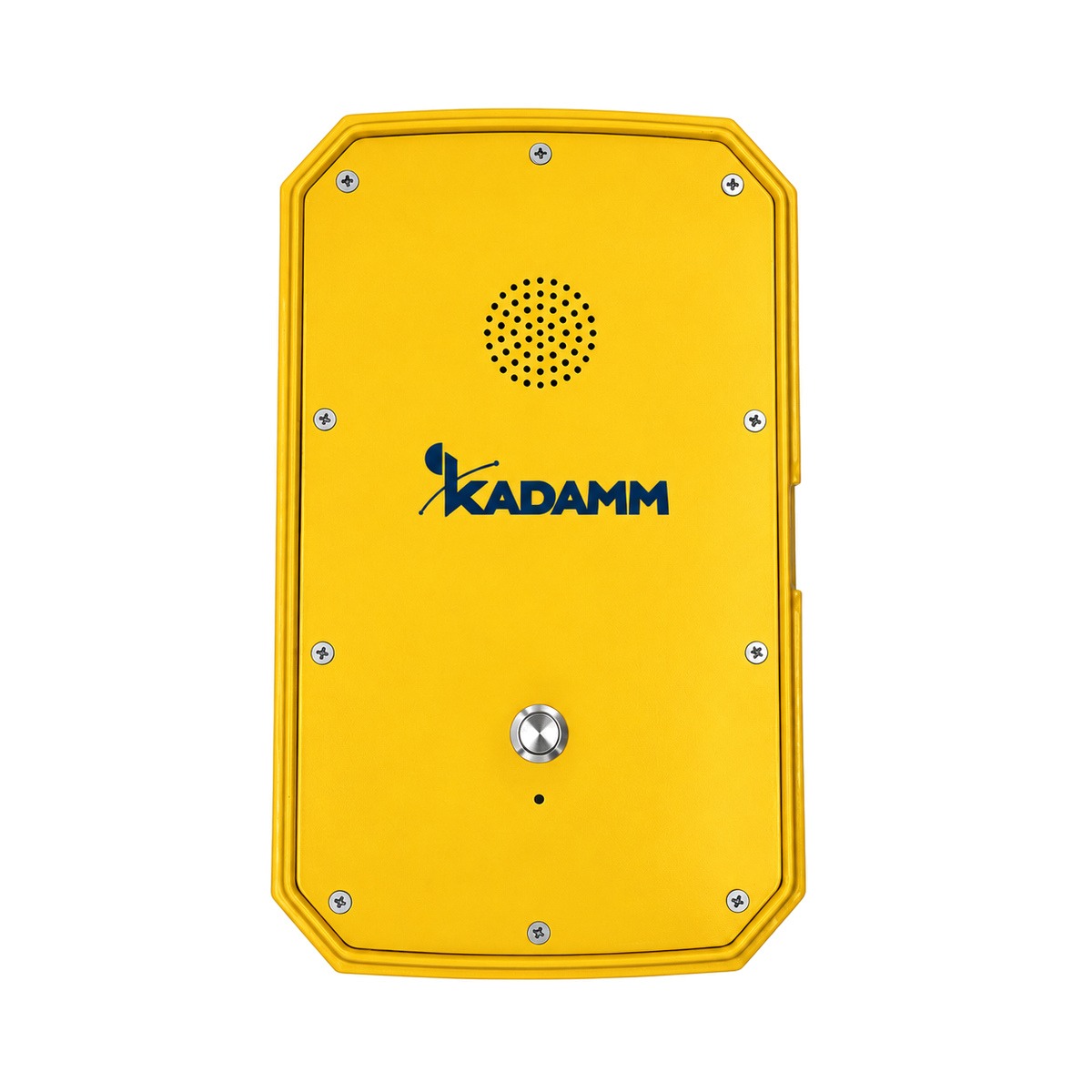

 TALK-6307
|
IP66/IP67/IK9 | Алюминий | Накладной | 1 кн. 3-в-1 | Буровые, КПП |

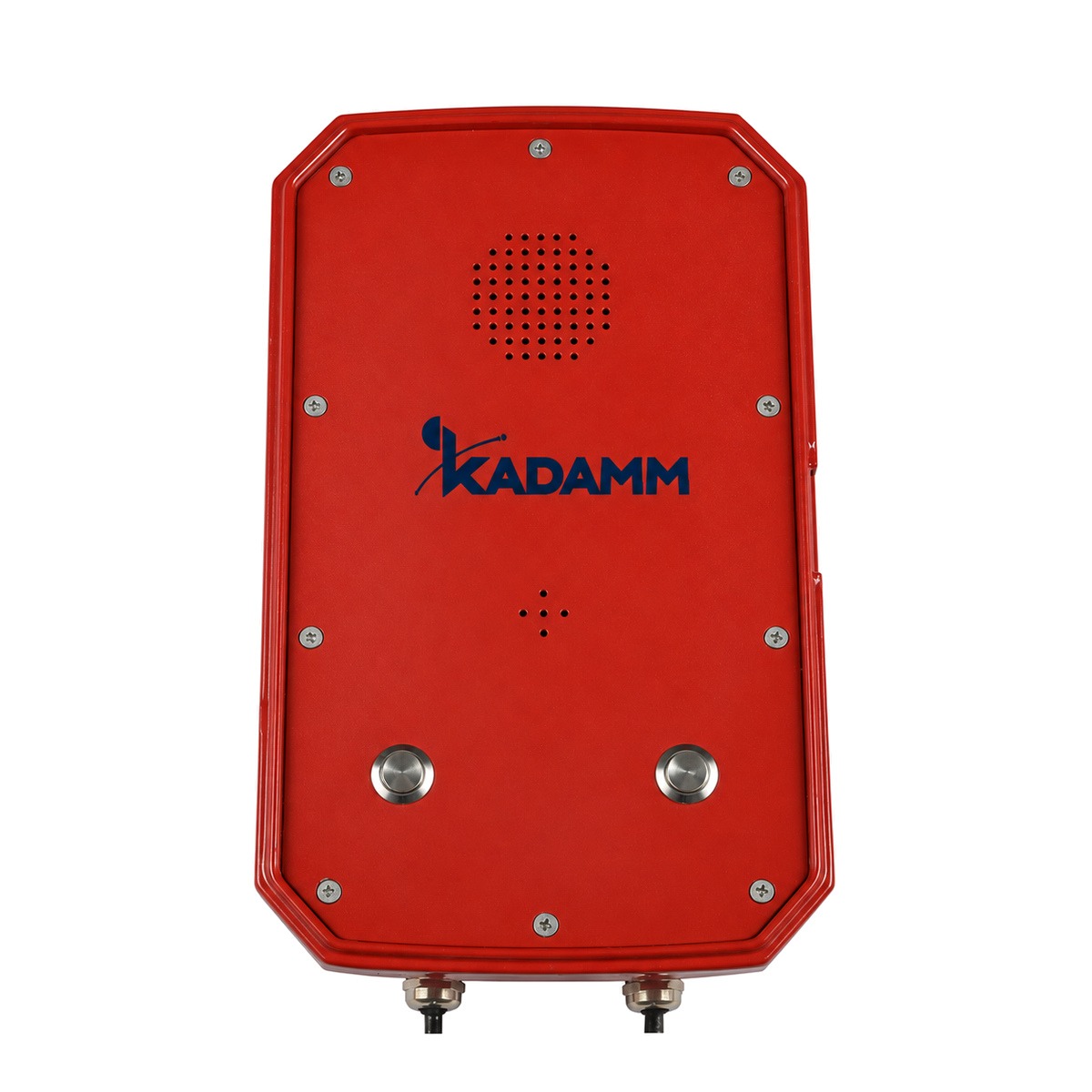

 TALK-6308 / 6308-L
|
IP66/IP67 | Алюм. + сталь | Накладной | 2 кн. + опц. маячок | Металлургия, ЖД |
|
TALK-6310 / 6310-L
|
IP66/IP67 | Алюм. + дверца | Накладной | 2 кн. + опц. маячок | Шумная аварийная |
 TALK-6311
|
IP54 | AISI 304 | Врезной | 1 SOS | Лифты, медицина |
|
TALK-6312
|
IP54 опц. IP65 | AISI 304 | Накладной мини | 1 SOS | Регистратуры |

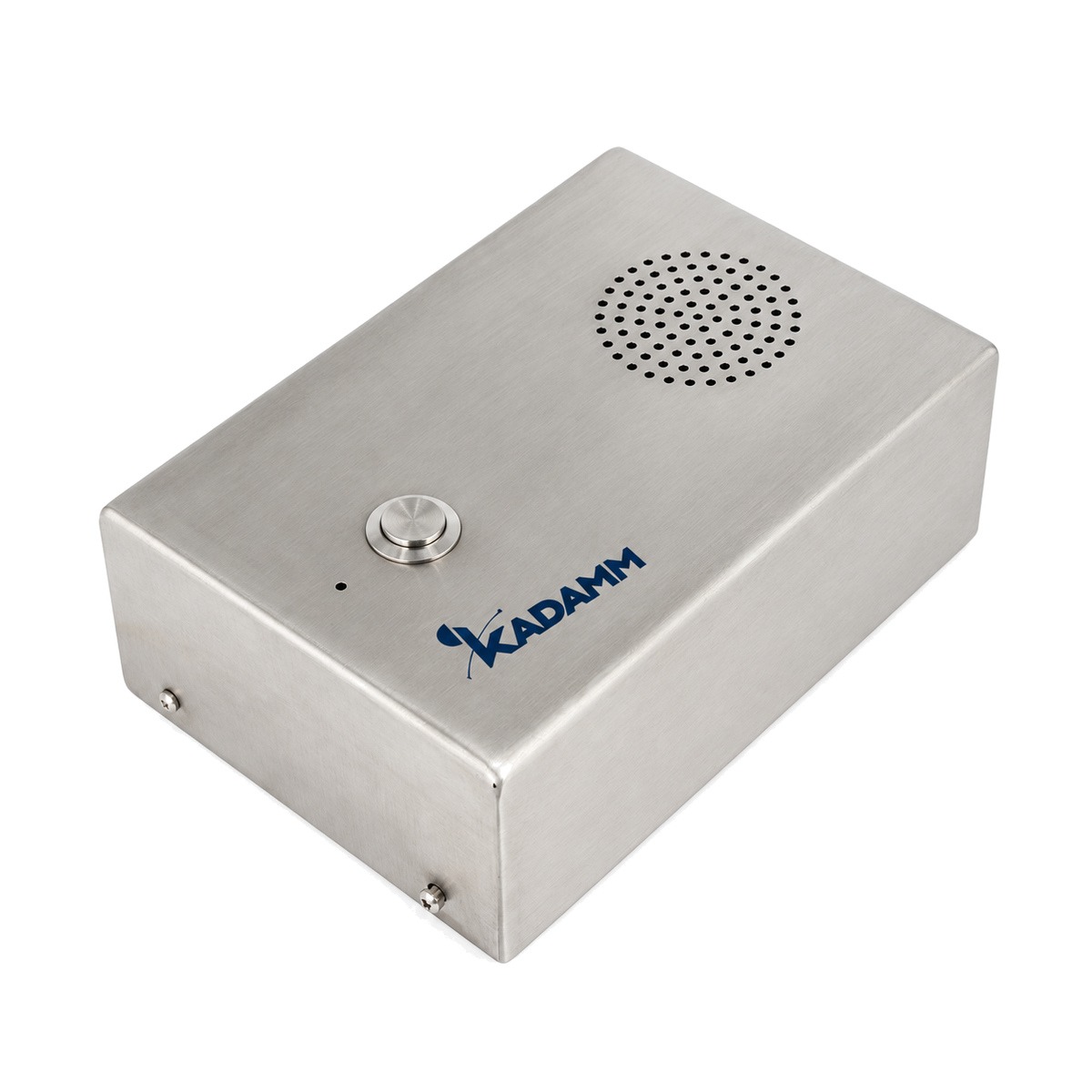

 TALK-6313
|
IP54 | AISI 304 | Накладной мини | 1 кнопка | Лифты, регистратуры |
14. Часто задаваемые вопросы
Читать дальше
IP-устройства экстренного вызова
Узкая категория RPU IP — точки SOS на лифтах, парковках, трассах. Аналоги АПУ-2Н, ПУЭП-Н, УПСЛ для госзакупок.
Подбор аналогового переговорного устройства под объект
Расскажите про объект — место установки, тип АТС, требования к защите и громкости — и получите рекомендации по конкретным моделям с расчётом стоимости поставки. Поможем оформить заказ как по госконтракту, так и по коммерческой схеме.
Написать менеджеру Перейти в каталогМатериал подготовлен экспертами bbrc.ru — официального дистрибьютора оборудования Kadamm в Российской Федерации. При подготовке использованы технические описания производителя, СП 5.13130, СП 59.13330, ФЗ-116 «О промышленной безопасности», ГОСТ 14254-2015 (классы IP), ГОСТ Р МЭК 62262 (классы IK), ГОСТ 12.4.026-2015 (сигнальные цвета), Правила устройства лифтов (ПУЛ), стандарт интерфейса FXS.
