Что такое EPA-зона и как её правильно организовать
EPA — это участок, защищённый от электростатического разряда: внутри него безопасно работать с чувствительной электроникой. Разбираем, что такое EPA простыми словами, из чего она состоит, как всё заземляется в одну точку и как организовать зону по ГОСТ IEC 61340-5-1.
Экспертный материал bbrc.ru
Коротко о бренде VIKING
VIKING — линейка промышленной мебели и антистатического оснащения для оборудования участков, защищённых от статического электричества (EPA). Более 20 лет на рынке; выпускается в антистатическом (ESD) и общепромышленном исполнении и соответствует ГОСТ IEC 61340-5-1-2025.
В линейку входят рабочие места (Классик, АЛЬФА, АЛЬЯНС, СИГМА и др.), системы хранения, шкафы сухого хранения, а также антистатическое оснащение: коврики, браслеты, обувь и одежда, ионизаторы, тара и приборы контроля — всё, из чего собирается EPA.
EPA (Electrostatic Protected Area), по-русски УЗЗ — участок, защищённый от электростатического разряда. Это выделенная и обозначенная зона, где все поверхности и люди заземлены, а материалы не накапливают опасный заряд. Внутри EPA можно безопасно работать с изделиями, чувствительными к разряду.
Три термина, которые встречаются постоянно:
Термин
Что значит
ЭСР (ESD)
Электростатический разряд — быстрый переток заряда между телами с разным потенциалом.
ЧЭСР (ESDS)
Изделия, чувствительные к ЭСР: микросхемы, платы, модули, компоненты.
EPA / УЗЗ
Участок, защищённый от ЭСР, — где ЧЭСР-изделия в безопасности.
Зачем нужна EPA
Разряд повреждает электронику незаметно: компонент может «пройти» на участке и отказать уже у заказчика — это скрытый брак и рекламации, которые трудно отследить. EPA убирает саму причину: управляемо снимает заряд с людей, поверхностей и предметов, пока идёт работа с ЧЭСР. Для предприятий электроники это не «дополнительная опция», а базовое условие качества и требование стандартов.
Как устроена EPA-зона
EPA — обозначенная зона: границы с табличками, входной контроль, заземлённое напольное покрытие, ESD-мебель и заземлённый персонал. Все проводящие/рассеивающие элементы сходятся в общую точку заземления через защитный резистор 1 МОм.
Как устроена EPA
EPA — это не один предмет, а система: обозначенные границы, заземлённые поверхности и пол, заземлённый персонал и входной контроль. Убрать любой из элементов — и зона перестаёт защищать. Ниже — что входит в каждый блок.
Из чего состоит зона
Границы и маркировка
обозначить зону
Предупреждающие таблички на входе, внутри и на выходе; напольная ESD-лента, обозначающая периметр.
Пол и поверхности
заземлить
Антистатическое напольное покрытие; ESD-столы, стеллажи, тумбы и коврики, подключённые к заземлению.
Персонал
заземлить человека

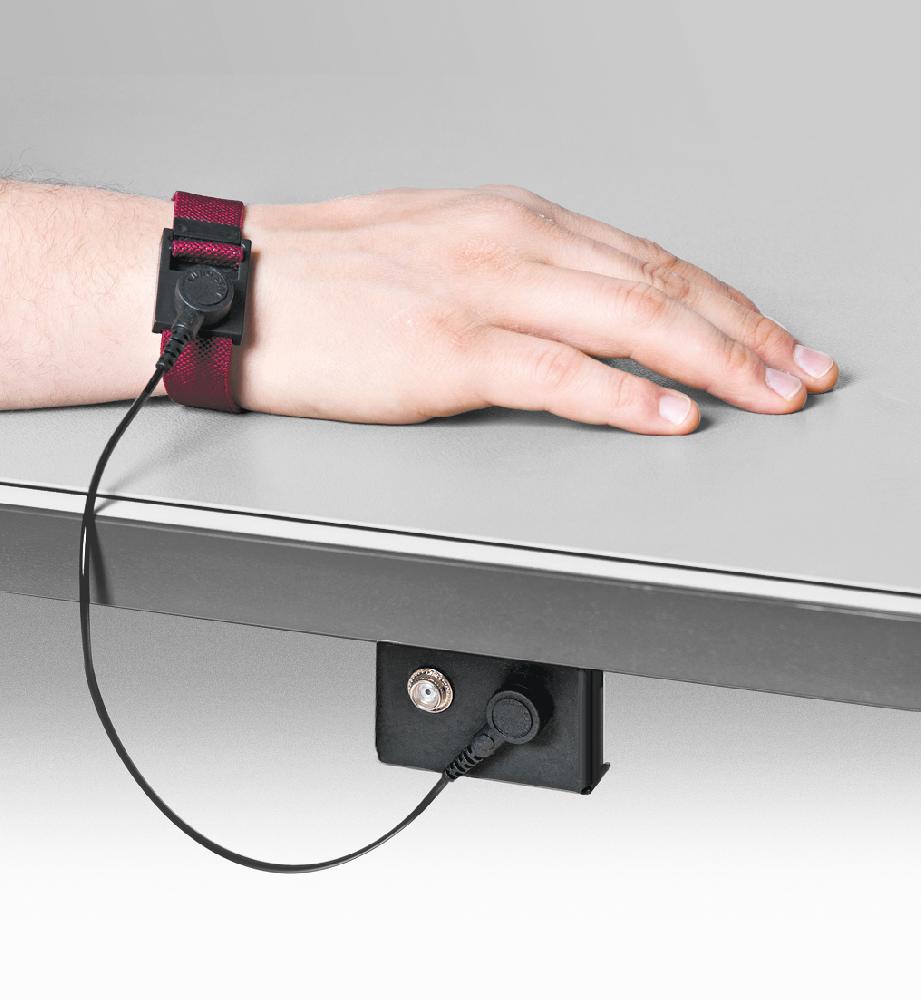

Антистатические браслеты, обувь и одежда — чтобы заряд с человека уходил, а не переходил на детали.
Входной контроль
проверять
Тестер обуви и браслетов на входе; вход в EPA только после успешной проверки заземления.
Ионизация
нейтрализовать

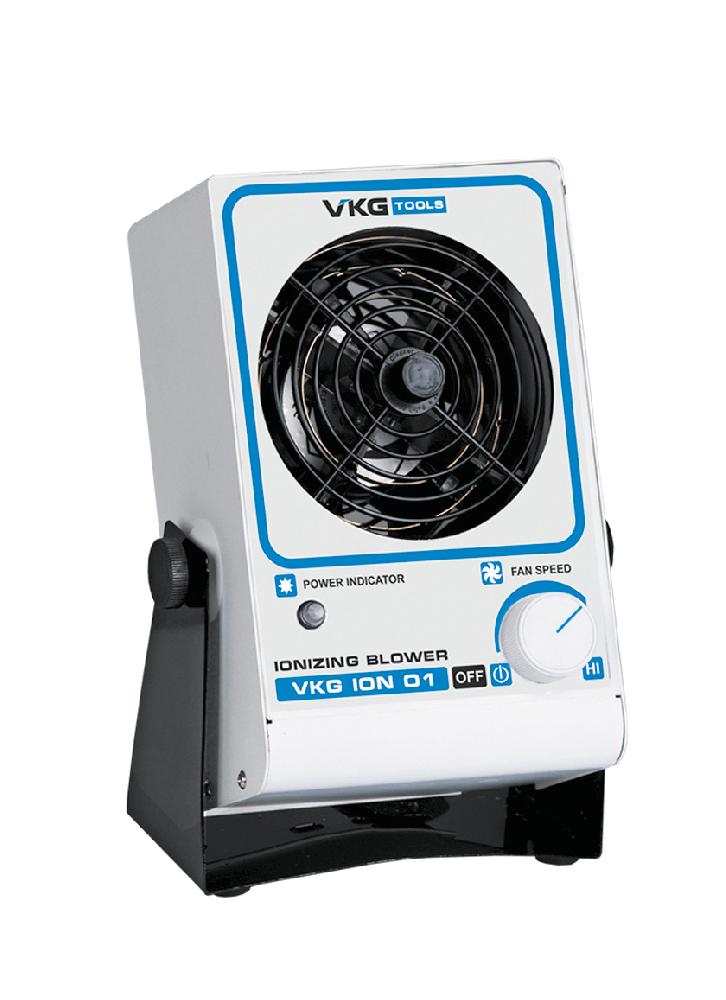

Ионизаторы там, где есть изоляторы (пластик, плёнка), которые нельзя заземлить напрямую.
Тара и приборы
хранить и мерить
ESD-тара, пакеты и треи для ЧЭСР; приборы мониторинга и аудита для проверки сопротивления.
Принцип: всё сходится в одну точку
Материалы в EPA делятся по способности отводить заряд: проводящие, рассеивающие и слабозаряжающиеся. Ключевое правило — все проводящие и рассеивающие элементы (столешницы, полки, коврики, браслеты) подключаются к общей точке заземления. Для безопасности человека подключение персонала идёт через защитный резистор 1 МОм: заряд стекает медленно и безопасно.
Что нельзя заземлить — то ионизируют. Изоляторы (обычный пластик, плёнка, бумага) заряд не отводят. Рядом с ними ставят ионизатор, который нейтрализует заряд потоком ионов.
Организация EPA за 6 шагов
1. Определите границы зоны и обозначьте их табличками и напольной ESD-лентой
2. Обустройте пол — антистатическое заземлённое напольное покрытие
3. Поставьте ESD-мебель — рабочие места, стеллажи, тумбы с заземлением
4. Заземлите персонал — браслеты, антистатическая обувь и одежда
5. Сведите заземление всех элементов в общую точку (через 1 МОм для людей)
6. Организуйте вход и контроль — тестер обуви/браслетов, ионизаторы и приборы мониторинга
Контроль и ESD-аудит
EPA нужно не только собрать, но и поддерживать. На входе — обязательная проверка обуви и браслетов; периодически (как правило ежегодно) проводится ESD-аудит по ГОСТ IEC 61340-5-1: проверяют маркировку, заземление, средства защиты и измеряют сопротивление рабочих мест и напольного покрытия аккредитованными приборами. Для текущего контроля используют приборы мониторинга и тестеры.
Типовые ошибки
Как ошибаются
Ставят ESD-мебель, но не заземляют её
Заземляют стол, но не персонал (нет браслетов/обуви)
Нет границ и табличек — зона «размыта»
Изоляторы рядом с ЧЭСР без ионизатора
Нет входного контроля и периодического аудита
Как правильно
Все поверхности — в общую точку заземления
Персонал заземлён (браслет + обувь + одежда)
Границы обозначены, таблички на входе/выходе
Изоляторы нейтрализуют ионизатором
Тестер на входе + ежегодный ESD-аудит
Планируете участок с нуля или приводите существующий в порядок — поможем скомплектовать EPA под площадь и число рабочих мест: мебель, заземление, покрытие, оснащение персонала и приборы контроля.
Оборудование для EPA
Элемент EPA
Назначение
Каталог

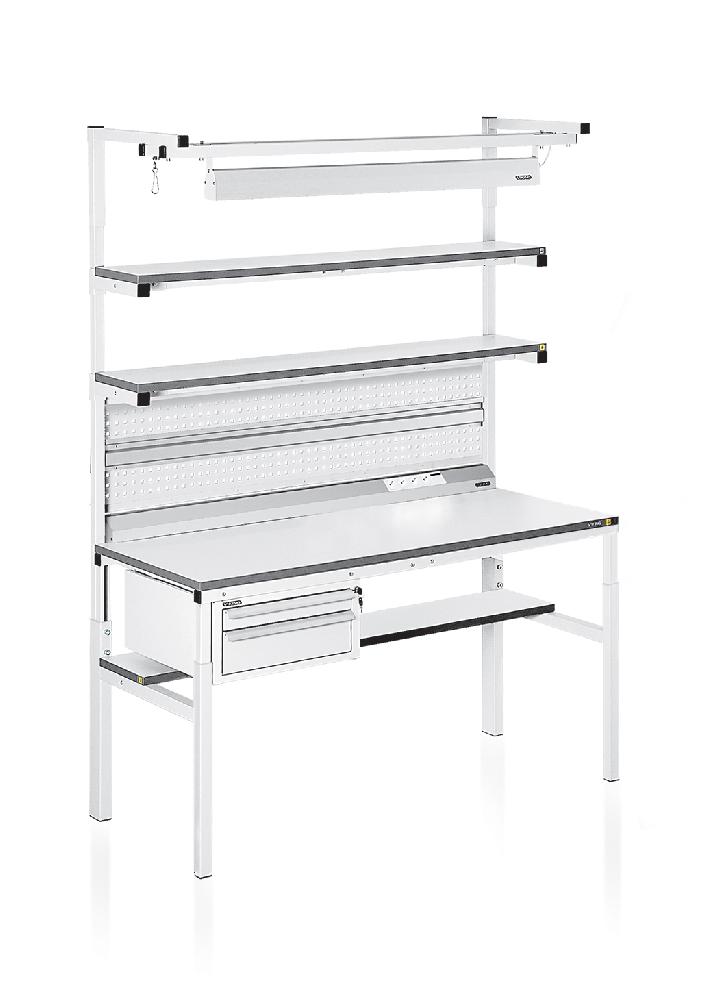

ESD-рабочие места
Заземлённая рабочая поверхность для монтажа и сборки
EPA (Electrostatic Protected Area), по-русски УЗЗ — участок, защищённый от электростатического разряда. Все поверхности и персонал заземлены, материалы не накапливают заряд; внутри безопасно работать с ЧЭСР-изделиями.
Зачем нужна EPA-зона?
Разряд повреждает компоненты незаметно — деталь проходит контроль и отказывает у заказчика. EPA снимает заряд с людей, поверхностей и предметов, снижая скрытый брак и рекламации.
Какой стандарт регламентирует EPA?
Основной — ГОСТ IEC 61340-5-1-2025. Он задаёт требования к EPA, программе ESD-управления и ежегодному ESD-аудиту.
Что обязательно должно быть в EPA?
Обозначенные границы и таблички, антистатическое заземлённое напольное покрытие, ESD-рабочие места, заземление персонала (браслеты, обувь, одежда), входной контроль, при необходимости ионизаторы, ESD-тара и приборы мониторинга.
Как заземляются элементы EPA?
Все проводящие и рассеивающие элементы подключаются к общей точке заземления; для безопасности персонала — через защитный резистор 1 МОм, чтобы заряд стекал медленно и безопасно.
Нужно ли проводить ESD-аудит?
Да. Стандарты предусматривают периодический (обычно ежегодный) ESD-аудит: проверку маркировки, заземления, средств защиты и измерение сопротивления рабочих мест и пола.
