Баллон опасен не тем, что газ горюч, а тем, что он находится под давлением: при нагреве или повреждении вентиля энергия высвобождается мгновенно. Разбираем совместимость газов, требования к месту хранения и линейку шкафов — от мобильных клетей до исполнений с нормированной огнестойкостью.
Коротко
Главная опасность баллона — энергия сжатого газа: при нагреве давление растёт, а повреждённый вентиль превращает баллон в неуправляемый снаряд.
Горючие газы и окислители — разные места хранения. Это не рекомендация, а основа организации: их соседство даёт готовую горючую смесь.
Шкафы для баллонов испытывают по EN 14470-2 — это отдельная часть стандарта, не та, что для шкафов ЛВЖ.
Для баллонов важен воздухообмен: в характеристиках указывают кратность отдельно для горючих и для токсичных газов.
Баллон отличается от любой другой тары одним свойством: в нём запасена энергия, которая не зависит от того, горюч газ или нет. Даже инертный азот при разрушении вентиля разгоняет баллон настолько, что он пробивает стены. Если газ ещё и горюч, к механике добавляется пожар.
Разберём по порядку: чем именно опасен баллон, какие газы нельзя держать рядом, что требуется от места хранения, какие бывают исполнения шкафов и что важно в повседневной эксплуатации.
Первым решается вопрос совместимости: он определяет, сколько отдельных мест хранения нужно, а уже потом — какими они будут.
Опасность складывается из трёх независимых факторов, и каждый реализуется по-своему.
| Фактор | Что происходит | Последствие |
|---|---|---|
| Давление | Газ сжат; при нагреве давление растёт | Разрушение корпуса или срабатывание предохранительного устройства |
| Повреждение вентиля | Узкое место конструкции, выступает наружу | Реактивная тяга: баллон движется неуправляемо |
| Горючесть | Утечка образует смесь с воздухом | Воспламенение от любого источника, включая статику |
| Окислительные свойства | Кислород усиливает горение | Загорается то, что в обычных условиях горит плохо |
| Вытеснение воздуха | Инертные газы при утечке в замкнутом объёме | Снижение содержания кислорода, опасность для людей |
| Токсичность | Часть газов опасна сама по себе | Отравление задолго до пожара |
Давление в баллоне растёт с температурой. Поэтому баллоны не держат рядом с отопительными приборами, на солнце и в местах, где возможен нагрев при пожаре снаружи. В шкафах для баллонов это учтено конструктивно: например, в исполнении со взрывозащитой клапан выпуска закрывается автоматически при 70 °C.
Отдельно про вентиль. Колпак на вентиле — не формальность: это единственная защита самого уязвимого узла. Баллон без колпака нельзя ни перемещать, ни хранить, и именно это нарушение встречается чаще других.
Совместимость решается первой: она определяет, сколько отдельных мест хранения понадобится. Смешивать группы нельзя независимо от количества баллонов.
| Группа | Примеры | Нельзя рядом с | Почему |
|---|---|---|---|
| Горючие газы | Пропан, бутан, ацетилен, водород | Окислители | Готовая горючая смесь при утечке |
| Окислители | Кислород, закись азота | Горючие газы, масла, органика | Резкое усиление горения |
| Инертные | Азот, аргон, гелий | Хранятся отдельно от горючих и окислителей | Сами не горят, но вытесняют воздух при утечке |
| Токсичные | Аммиак и другие | Всё остальное | Отдельный сценарий с отравлением |
| Пустые баллоны | Любые | Смешивают с полными | Остаточное давление и газ внутри сохраняются |
Самое известное сочетание — ацетилен и кислород. Их держат раздельно, и это правило знают все. Менее очевидное: кислородный баллон нельзя брать замасленными руками и хранить рядом с маслами — кислород воспламеняет органику при контакте под давлением.
В «пустом» баллоне остаётся газ под остаточным давлением, а у горючих газов внутри может оставаться смесь, более взрывоопасная, чем полный баллон. Поэтому пустые хранят отдельно, с вентилем закрытым и колпаком на месте, и маркируют.
Требования к месту хранения складываются из противопожарных правил, требований к оборудованию под давлением и условий труда. Общий принцип: баллоны хранят там, где нет нагрева, есть проветривание и исключены источники зажигания.
Что требуется от места
| Документ | Что из него следует |
|---|---|
| ПП РФ № 1479 | Правила противопожарного режима: порядок хранения, совместимость, ограничения |
| ГОСТ 12.1.007-76 | Классификация вредных веществ и общие требования безопасности |
| ГОСТ 12.3.002-2014 | Требования безопасности к производственным процессам |
| СП 2.2.3670-20 | Условия труда и вентиляция рабочих зон |
| EN 14470-2 | Требования к шкафам для хранения газовых баллонов и их огнестойкость |
| ТР ТС | Подтверждение соответствия оборудования |
| Паспорт на газ | Условия хранения конкретного газа и его несовместимость |
Про шкаф вместо помещения. Шкаф не отменяет проектных решений, но во многих случаях позволяет разместить баллоны у потребителя, не строя отдельное помещение: он ограничивает доступ, удерживает баллоны вертикально, отводит газ в вытяжку и — в огнестойких исполнениях — защищает содержимое при пожаре снаружи.
Линейка делится на три семейства по решаемой задаче.
Открытые клети для хранения и перемещения баллонов по площадке. Их задача — не защита от пожара, а порядок: баллоны стоят вертикально, закреплены и перемещаются группой.

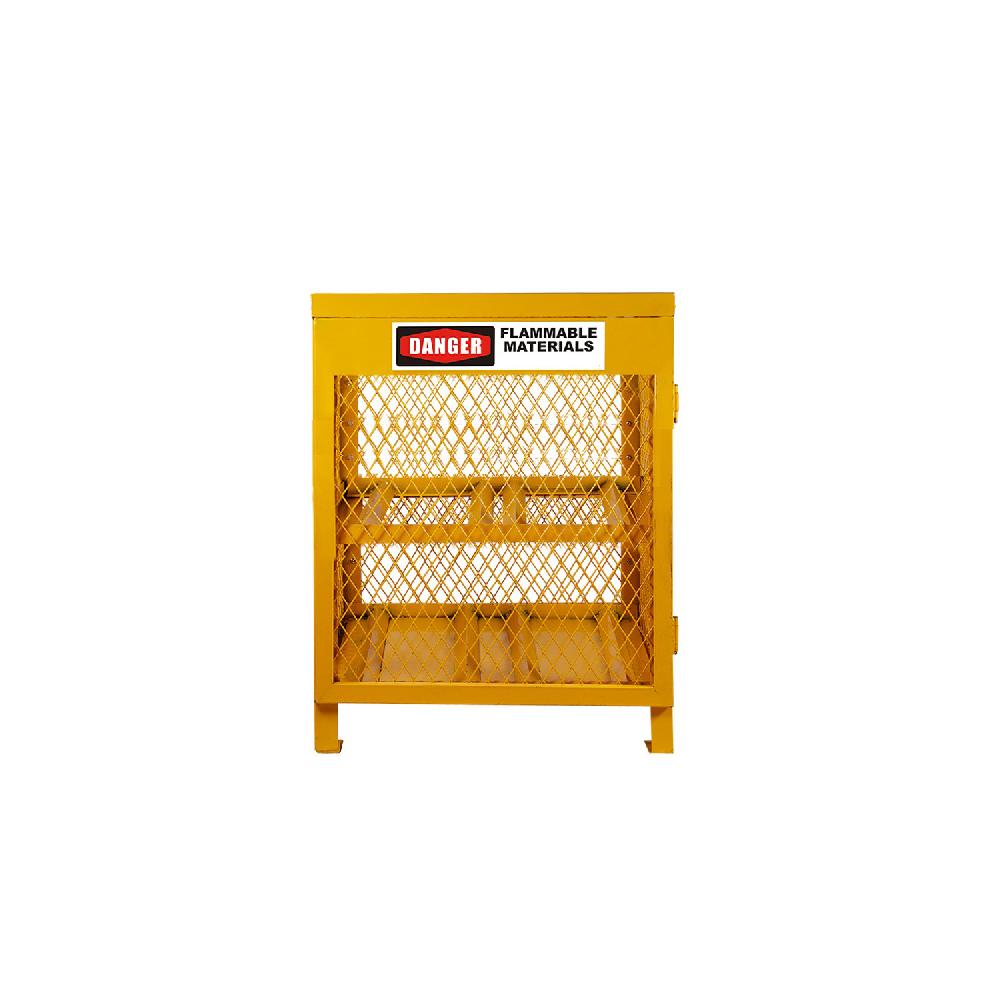

KADAMM · ШГБ-М-4
Мобильный контейнер для газовых баллонов (4 баллона)
| Вместимость | 4 баллона |
| Габариты | 96×76×76 см |
| Двери | 1 |
| Назначение | Хранение и перемещение газовых баллонов по пло |

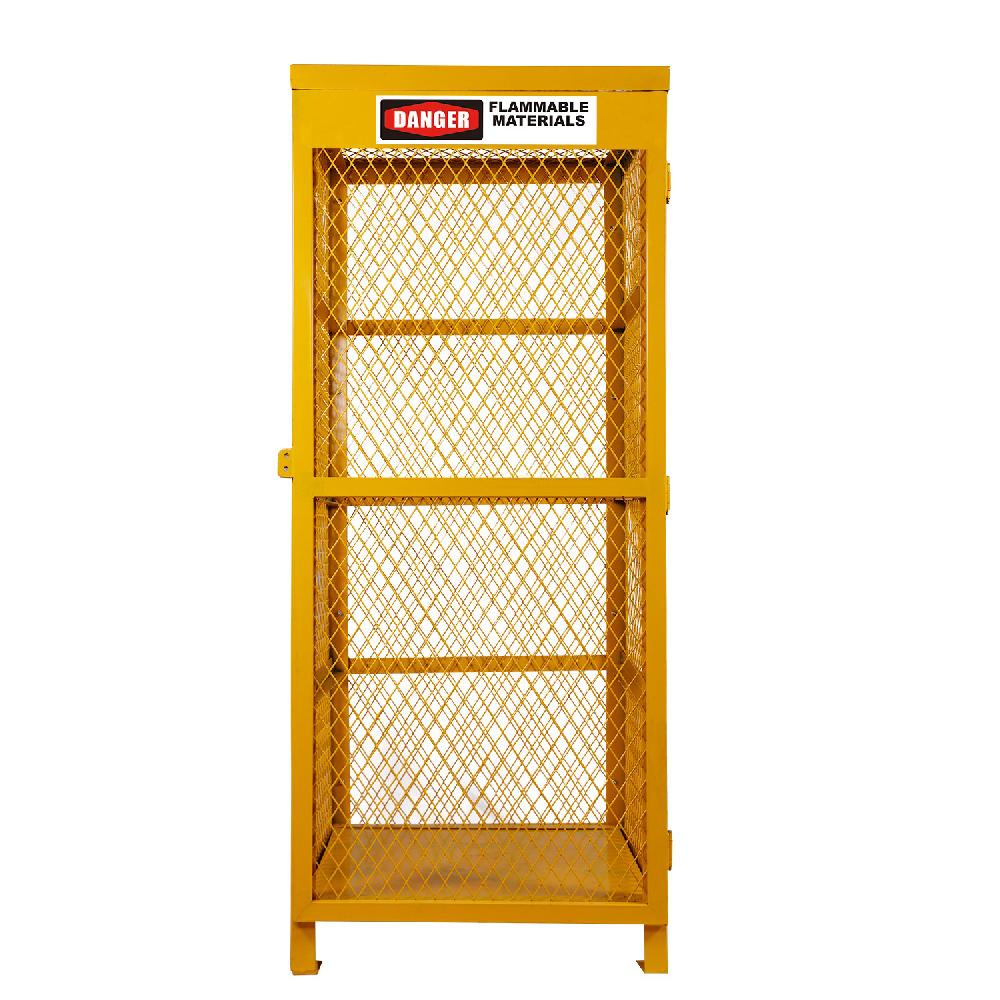

KADAMM · ШГБ-М-9Б
Мобильный контейнер для газовых баллонов (9 крупных баллонов)
| Вместимость | 9 крупных баллонов |
| Габариты | 180×76×76 см |
| Двери | 1 |
| Назначение | Хранение и перемещение газовых баллонов по пло |

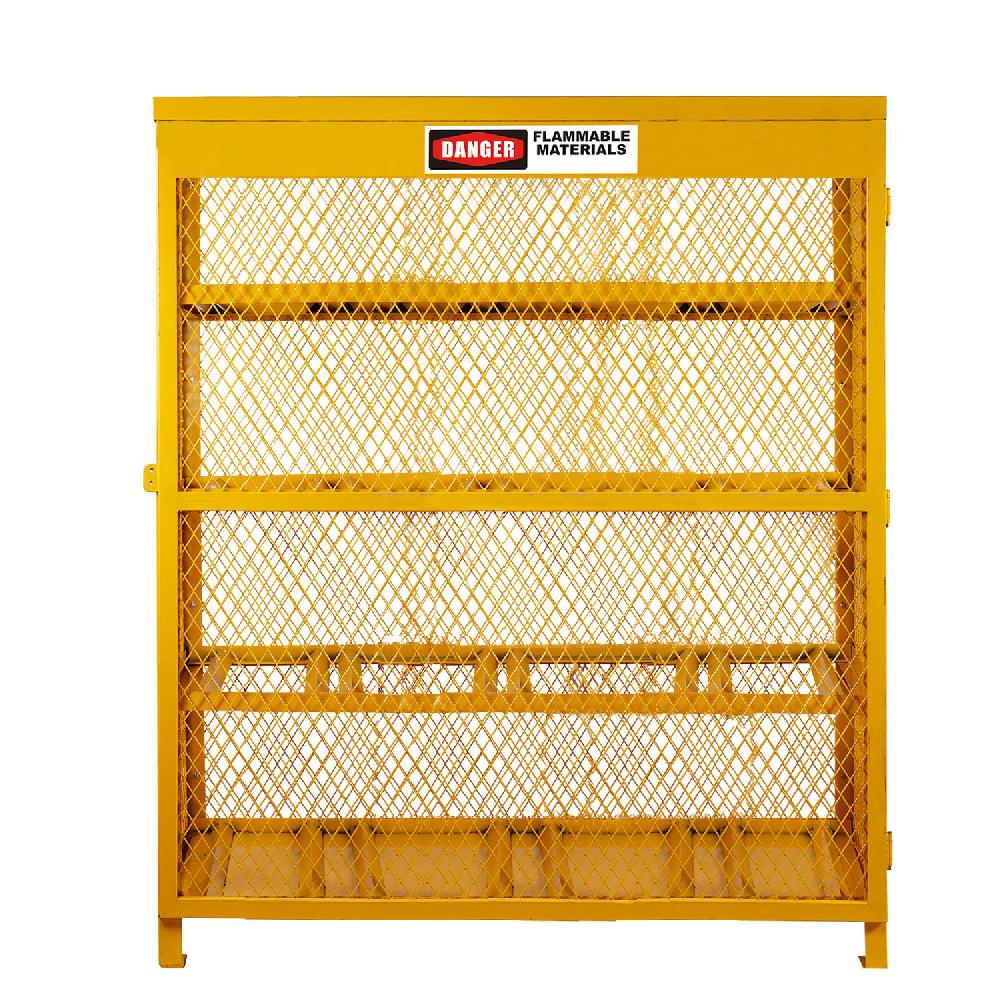

KADAMM · ШГБ-М-16
Мобильный контейнер для газовых баллонов (16 баллонов)
| Вместимость | 16 баллонов |
| Габариты | 180×152×76 см |
| Двери | 2 |
| Назначение | Хранение и перемещение газовых баллонов по пло |
От четырёх баллонов до шестнадцати; есть исполнение под крупные баллоны. Это решение для площадки и склада, где баллоны часто перемещают.
Исполнения с нормированным пределом огнестойкости по EN 14470-2 — это отдельная часть стандарта, именно для шкафов под газовые баллоны. Классы, как и у шкафов для ЛВЖ, обозначаются временем.

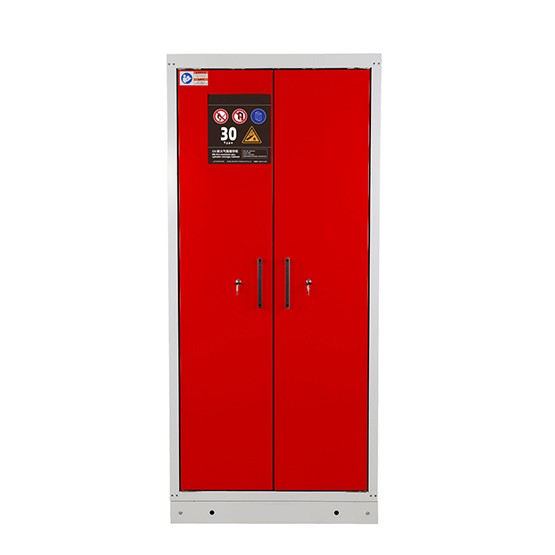

KADAMM · ШГБ-30-2Е
Огнестойкий шкаф для 2 газовых баллонов, 30 минут
| Огнестойкость | 30 минут (EN 14470-2) |
| Вместимость | 2 баллон(а/ов) |
| Требуемый воздухообмен | 6 / 66 м³/ч (10-кратный горючие / 120-кратный |
| Выход вытяжки | Ø 100 мм |

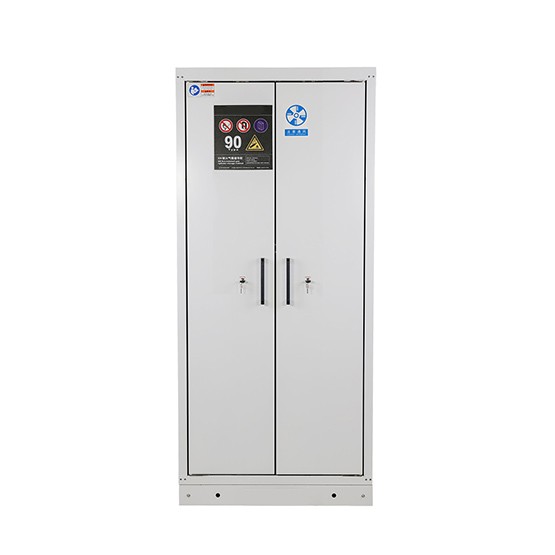

KADAMM · ШГБ-90-2Е
Огнестойкий шкаф для 2 газовых баллонов, 90 минут
| Огнестойкость | 90 минут (EN 14470-2) |
| Вместимость | 2 баллон(а/ов) |
| Требуемый воздухообмен | 6 / 66 м³/ч (10-кратный горючие / 120-кратный |
| Выход вытяжки | Ø 100 мм |
KADAMM · ШГБ-90-2
Огнестойкий шкаф для двух баллонов, 90 минут
| Огнестойкость | 90 минут |
| Вместимость | 2 баллона |
В характеристиках указан требуемый воздухообмен отдельно для горючих и для токсичных газов — это ключевой параметр при подключении. В комплекте пандус и ремни крепления, опционально панель газоподачи.
Для случаев, когда к пожарной защите добавляется требование по взрывозащите оборудования внутри шкафа.

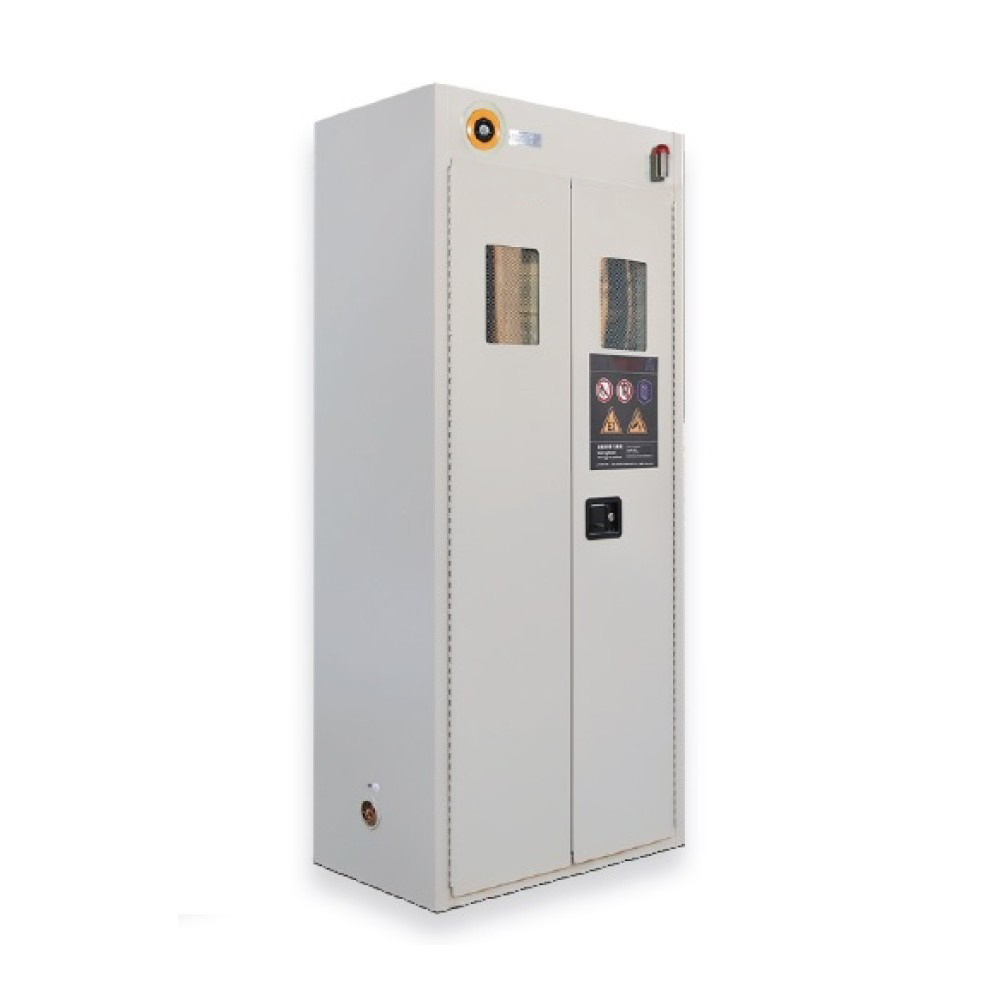

KADAMM · ШГБ-2
Взрывозащищённый шкаф для газовых баллонов (2 баллона)
| Взрывозащита | Ex d mb IIC T6 Gb; взрывозащищённые датчик, си |
| Контроль утечки | Точечный датчик горючих газов + свето-звуковая |
| Клапан выпуска | Ø 7,5 см, автоматическое закрытие при 70 °C |
| Вместимость | 2 баллона (40/10/8/4 л) |
Точечный датчик горючих газов со свето-звуковой сигнализацией, клапан выпуска с автоматическим закрытием при 70 °C, корпус из двухслойной стали с кислото-щёлочестойким покрытием.
Большая часть нарушений относится не к хранению как таковому, а к обращению с баллонами в повседневной работе.
| Ошибка | Чем оборачивается |
|---|---|
| Баллон лежит, а не стоит | Смещается, вентиль не защищён |
| Нет колпака на вентиле | Самый уязвимый узел открыт при перемещении |
| Баллон не закреплён | Падение с повреждением вентиля |
| Горючие и кислород вместе | Готовая смесь при утечке |
| Пустые вперемешку с полными | Остаточное давление и газ никуда не делись |
| Перемещение волоком или перекатыванием без тележки | Повреждение корпуса и вентиля |
| Хранение у отопительных приборов | Рост давления при нагреве |
| Шкаф не подключён к вытяжке | Утечка накапливается в объёме |
| Масло на кислородном баллоне | Кислород воспламеняет органику под давлением |
Короткая проверка по площадке
Как маркировать места хранения и что писать в перечне — в статье про маркировку.
Частые вопросы
Нет. Это горючий газ и окислитель: при утечке образуется смесь, которая воспламеняется от любого источника. Их разносят по разным местам хранения независимо от количества баллонов.
Нежелательно. В «пустом» баллоне остаётся газ под остаточным давлением, а у горючих газов внутри может быть смесь, более взрывоопасная, чем полный баллон. Пустые хранят отдельно, с закрытым вентилем, колпаком и маркировкой.
Задачей и стандартом. Шкафы для газовых баллонов испытывают по EN 14470-2 — это отдельная часть стандарта. Плюс конструктивные отличия: крепление баллонов, пандус для закатывания, другой расчёт воздухообмена.
Он зависит от газа, и в характеристиках шкафов указывается отдельно для горючих и для токсичных газов — кратности различаются заметно. Эту цифру берут из карточки модели и закладывают при подключении к вытяжке.
Не всегда. Требования к размещению определяются проектом и правилами противопожарного режима. Шкаф во многих случаях позволяет разместить баллоны у потребителя: он ограничивает доступ, держит баллоны вертикально, отводит газ и защищает при пожаре снаружи.
