Как выбрать антистатический стол: подробное руководство
Разряд, который человек даже не почувствует, убивает микросхему — сразу или, что хуже, через месяцы работы в изделии. Антистатический стол превращает рабочее место из источника этой угрозы в защищённую зону. Разбираем физику статического электричества, требования стандартов, устройство ESD-стола и критерии выбора — от сопротивления столешницы до эргономики.
Антистатический стол — специализированное оборудование, предназначенное для защиты электроники, измерительных приборов и других чувствительных устройств от накопления и разряда статического электричества (ESD — electrostatic discharge). От обычного стола он отличается принципиально: столешница выполнена из рассеивающего материала с контролируемым сопротивлением и через шину заземления соединена с общей точкой заземления — накопленный заряд плавно и безопасно стекает, не успевая накопиться до опасного уровня. В производстве и ремонте электроники, в лабораториях и сервисных центрах такой стол — не опция, а требование технологической дисциплины.

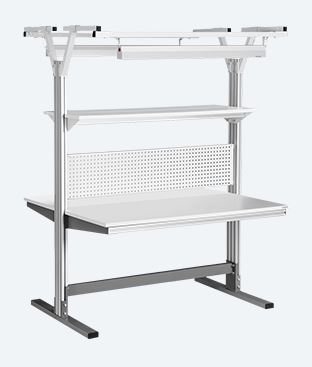

Антистатический стол: рассеивающая столешница, заземлённый каркас, шина для подключения браслетов
Почему статика опасна: цифры
Человек начинает ощущать электростатический разряд примерно с 3 000 вольт, видит искру — с 5 000. При этом многие полупроводниковые компоненты повреждаются разрядом уже в десятки–сотни вольт: чувствительные микросхемы, полевые транзисторы, лазерные диоды выходят из строя от напряжений, которые человек физически не способен заметить. А накапливает оператор очень много: простая ходьба по синтетическому покрытию в сухом помещении заряжает тело до десятков киловольт.
<100 В
достаточно для повреждения чувствительных компонентов
~3 кВ
порог, с которого человек вообще ощущает разряд
до 35 кВ
накапливает человек при ходьбе по ковру в сухом помещении
10⁶–10⁹ Ом
рассеивающий диапазон рабочей поверхности ESD-стола
Невидимая зона поражения: человек не чувствует разряд, который убивает компонент
Между ~100 В (гибель компонента) и ~3 000 В (порог чувствительности человека) — полтора порядка «тихих» разрядов: оператор уверен, что ничего не произошло.
Скрытые дефекты — главная беда ESD. Лишь малая часть поражённых разрядом компонентов отказывает сразу. Остальные получают латентное повреждение: изделие проходит контроль, уходит заказчику — и отказывает через недели или месяцы эксплуатации. Стоимость такого отказа на порядки выше стоимости антистатического рабочего места.
Зачем нужен ESD-стол
Статическое электричество может вывести из строя дорогостоящую электронику, нарушить точность измерений или повлиять на ход технологических процессов. Правильно организованное антистатическое рабочее место решает три задачи:
Защита чувствительной аппаратуры. Рассеивающая поверхность и заземление не дают заряду накопиться и разрядиться через компонент или прибор
Безопасность сотрудников. Плавное стекание заряда исключает искрение — критично рядом с легковоспламеняющимися веществами и в чистых зонах
Качество и повторяемость работы. Стабильные электростатические условия — часть технологической дисциплины при точных измерениях, монтаже и ремонте
Стандарты и сопротивление: что считается «антистатическим»
Требования к ESD-защите рабочих мест регламентируют ГОСТ Р 53734 (российское издание международного стандарта IEC 61340-5-1) и американский ANSI/ESD S20.20. Ключевой параметр — сопротивление рабочей поверхности относительно точки заземления: оно должно попадать в рассеивающий диапазон — ориентировочно от 10⁶ до 10⁹ Ом. Ниже — материал проводит слишком хорошо: заряд стекает мгновенно, искрой, и опасен уже сам разряд. Выше — материал становится изолятором: заряд вообще не стекает и накапливается.
Шкала сопротивлений: где живёт «антистатика»
Столешница ESD-стола — не проводник и не изолятор, а рассеивающий материал: заряд уходит в землю плавно, без искры и броска тока.
Основные критерии выбора
1. Материал и конструкция поверхности
Антистатическое покрытие. Столешницы выполняются из композитных материалов и специальных полимеров (рассеивающие ламинаты высокого давления, меламин), эффективно отводящих статический заряд. Убедитесь, что материал соответствует требованиям вашего производства: для монтажных участков важна стойкость к припою и флюсам, для лабораторий — к растворителям.
Прочность и долговечность. Стол должен выдерживать механические нагрузки, воздействие химических веществ и температурные колебания. Обратите внимание на допустимую нагрузку на столешницу и полки — измерительные стойки и блоки питания весят десятки килограммов.
2. Электрические характеристики
Сопротивление поверхности. Ключевой параметр: покрытие должно находиться в рассеивающем диапазоне (см. раздел о стандартах) и обеспечивать контролируемый ток утечки, предотвращающий накопление заряда.
Заземление. Стол обязан иметь штатную точку подключения к контуру заземления: шину по периметру или клемму на каркасе, гнёзда-кнопки для браслетов, заземление всех полок и надстроек. Именно через эту цепь — с защитным резистором ~1 МОм — заряд безопасно уходит в землю.
3. Размеры и эргономика
Габариты и конфигурация. Размеры должны соответствовать рабочему пространству и размещаемому оборудованию. Модульные серии позволяют собирать конфигурацию под задачу: угловые секции, тумбы, надстройки с полками.
Удобство оператора. Регулировка высоты, наклона поверхности, кабель-каналы, локальное освещение и места хранения инструмента решают при многочасовой работе. Хорошая эргономика — это ещё и меньше лишних движений, а значит, меньше трибозарядки.
4. Дополнительные функции
Встроенные системы контроля. Современные рабочие места оснащаются мониторами заземления браслета и индикаторами, предупреждающими о нарушении цепи или превышении допустимого заряда.
Совместимость с инфраструктурой. Возможность интеграции с системами мониторинга ESD-защиты, подключения ионизаторов и измерительных приборов позволяет автоматизировать контроль безопасности на участке.
Стол как центр EPA-зоны
Стандарты рассматривают защиту от статики комплексно — через понятие EPA (ESD Protected Area, зона защиты от электростатических разрядов). Антистатический стол — ядро такой зоны, но работает он только в связке с остальными элементами: браслетом оператора, напольным покрытием или обувью, заземлением через общую точку и ионизатором там, где присутствуют незаземляемые изоляторы (пластиковые корпуса, упаковка).
EPA-зона: как элементы защиты сходятся в общей точке заземления
Все элементы зоны — стол, браслет, коврик, пол — сводятся к общей точке заземления через защитный резистор ~1 МОм: заряд стекает плавно и безопасно для оператора.

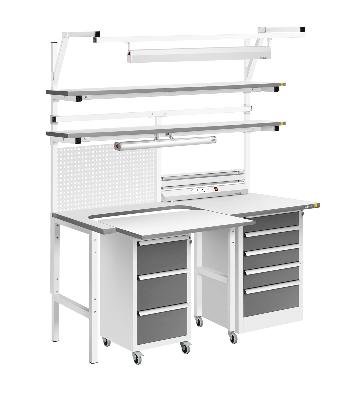

Пример комплексного ESD-рабочего места: стол с надстройкой, локальным освещением, полками и точками заземления
Как правильно оценить качество
При выборе оборудования обращайте внимание на сертификаты качества и протоколы измерений, отзывы пользователей и рекомендации специалистов. Перед покупкой полезно:
Провести сравнительный анализ. Сравните технические характеристики моделей — сопротивление покрытия, нагрузку, комплектацию — с учётом особенностей вашего производства
Получить консультацию эксперта. Специалисты по антистатической защите помогут подобрать решение под специфику работы и требования аудита
Оценить условия эксплуатации. Для агрессивных сред и высоких механических нагрузок выбирайте исполнения с повышенной устойчивостью
Практические советы по эксплуатации
Чтобы антистатический стол служил долго и эффективно, соблюдайте правила эксплуатации:
Регулярная проверка заземления. Периодический контроль цепи и сопротивления поверхности позволяет вовремя обнаружить неисправность — результаты фиксируйте в журнале аудита
Очистка и обслуживание. Чистая поверхность сохраняет антистатические свойства: жир, флюс и пыль меняют сопротивление покрытия
Рекомендованные средства. Используйте специальные ESD-очистители: бытовая химия с силиконами и восками оставляет изолирующую плёнку и «выключает» защиту
Контроль влажности. В сухом воздухе заряды растут на порядок: следите за микроклиматом и применяйте ионизаторы в критичных зонах
Чек-лист выбора: семь вопросов
Сопротивление: покрытие в рассеивающем диапазоне 10⁶–10⁹ Ом, есть протокол измерений?
Заземление: шина, клемма, гнёзда для браслетов, резистор ~1 МОм — всё штатно?
Стандарты: соответствие ГОСТ Р 53734 / IEC 61340-5-1 подтверждено сертификатом?
Нагрузка и стойкость: выдержит ваше оборудование, припой, растворители, температуру?
Комплекс EPA: коврики, браслеты, мониторы заземления, ионизаторы — из одних рук?
Заключение
Выбор антистатического стола — ответственное решение, напрямую влияющее на безопасность и качество работы там, где статическое электричество критично. Анализируйте все параметры: от материала и конструкции до электрических характеристик и дополнительных функций — и не экономьте на качестве: инвестиции в надёжное сертифицированное оборудование несопоставимы со стоимостью скрытых ESD-дефектов, дорогостоящего ремонта и сбоев технологических процессов.
Расскажите о задачах, оборудовании и требованиях аудита — предложим конфигурацию рабочего места: стол, надстройки, заземление и аксессуары EPA, с ценами и сроками поставки.
Чем антистатический стол отличается от обычного стола?
У ESD-стола столешница выполнена из рассеивающего материала с контролируемым сопротивлением, соединена с точкой заземления через шину и защитный резистор, а каркас и аксессуары образуют единую заземлённую систему. Обычный стол с пластиковой или лакированной столешницей — изолятор: заряд с него не стекает, и рабочее место остаётся источником опасности для электроники.
Какое сопротивление должно быть у столешницы ESD-стола?
Рабочая зона — рассеивающий диапазон: по ГОСТ Р 53734 (IEC 61340-5-1) сопротивление рабочей поверхности относительно точки заземления должно находиться в пределах примерно от 1 МОм до 1 ГОм. Меньше — опасен слишком быстрый разряд, больше — заряд не успевает стекать.
Зачем в цепи заземления резистор 1 МОм?
Резистор ограничивает ток: заряд стекает плавно, без искры и без броска тока через компонент, а при случайном касании фазного напряжения защищает самого оператора. Поэтому браслеты и коврики подключаются к общей точке заземления именно через защитный резистор порядка 1 МОм.
Можно ли просто положить антистатический коврик на обычный стол?
Коврик с заземлением — минимальный вариант защиты, который лучше, чем ничего. Но полноценный ESD-стол даёт то, чего коврик не даёт: заземлённый каркас, шину с гнёздами для браслетов, рассеивающие полки и надстройки, стойкость покрытия к пайке и растворителям. На серийном производстве и в сервисных центрах стандарты требуют именно комплексного решения.
Как проверять антистатический стол в процессе эксплуатации?
Периодически измеряйте сопротивление поверхности и цепи заземления специальным измерителем (мегомметром для ESD-аудита), проверяйте целостность проводов заземления, состояние гнёзд для браслетов и фиксируйте результаты в журнале. Стандарты ESD-контроля предполагают регулярный аудит рабочих мест.
Влияет ли влажность воздуха на статическое электричество?
Очень сильно. В сухом воздухе (10–20% влажности) при ходьбе по синтетическому покрытию человек накапливает десятки киловольт, а при влажности 65–90% — единицы киловольт. Поэтому зимой в отапливаемых помещениях риск ESD-повреждений максимален, а в EPA-зонах влажность контролируют и дополняют защиту ионизаторами.
