Как выбрать шкаф для ЛВЖ: 5 шагов от вещества до спецификации
Пять шагов от свойств жидкости до готовой спецификации: тип вещества, объём тары, класс огнестойкости, размещение и оснащение. С таблицами, чек-листом для заявки, разбором типовых ошибок и модельным рядом.
Шкаф для легковоспламеняющихся жидкостей — не железный ящик, а изделие с нормированной огнестойкостью, удержанием пролива и отводом паров. Ошибка при выборе оборачивается либо переплатой за избыточный класс, либо хранением, которое не защитит ни людей, ни имущество. Ниже — порядок подбора по шагам.
Порядок подбора: от свойств вещества к модели, а не наоборот
Пять ответов дают точную модель. Например: ЛВЖ + запас участка + шкаф в цеху рядом с людьми + место у стены даёт жёлтый напольный шкаф на 170 л с огнестойкостью 90 минут.
Часть 1. Подбор по шагам
Шаг 1. Тип вещества: что именно храним
Первый вопрос — свойства жидкости. От них зависит исполнение корпуса и цветовая маркировка. Международная практика кодирует назначение цветом: жёлтый — легковоспламеняющиеся жидкости (растворители, спирты, ацетон), красный — горючие жидкости с высокой температурой вспышки (масла, лаки, краски, разбавители), синий — кислоты, щёлочи и едкие химикаты.
Как читать цветовую маркировку корпуса
Цвет — не эстетика: он позволяет персоналу не перепутать назначение на участке, а пожарным — мгновенно понять, что внутри, и выбрать тактику тушения. Если на одном участке присутствуют и ЛВЖ, и кислоты — это два разных шкафа: пары кислот разрушают стальные поверхности обычного шкафа, а для агрессивных сред нужны антикоррозийные внутренние поверхности, как у ШКС-90-170.
Несовместимые вещества нельзя хранить вместе. Кислоты и ЛВЖ, окислители и горючее — раздельное хранение либо в разных шкафах, либо в шкафу с изолированными секциями и раздельными поддонами.
Температура вспышки решает, какой шкаф нужен
Отправная точка — температура вспышки, она указана в паспорте безопасности вещества. Чем она ниже, тем быстрее над жидкостью образуется взрывоопасная концентрация паров при обычной комнатной температуре. Ацетон, спирты, бензин, большинство растворителей вспыхивают ниже 23 °C — их пары опасны круглый год, в любом непроветриваемом углу. Масла, лаки и разбавители с температурой вспышки выше 60 °C ведут себя иначе, и требования к их хранению мягче. Поэтому одна и та же ёмкость на 20 литров в одном случае требует жёлтого шкафа, а в другом красного.
Отдельно смотрите на несовместимость. Кислоты и щёлочи разрушают обычное лакокрасочное покрытие изнутри: шкаф, простоявший год с открытой тарой кислоты, покрывается рыжими подтёками по швам. Для таких сред нужны антикоррозийные внутренние поверхности и полимерные поддоны. По ГОСТ 12.1.007-76 вещества разносят по классам опасности, и совместное хранение веществ разных классов на практике почти всегда означает разные шкафы.
Шаг 2. Объём: сколько и в какой таре
Считается не «сколько литров жидкости», а суммарная вместимость тары, которая должна стоять в шкафу: канистры, бутыли, банки с учётом их габаритов. Ходовые типоразмеры шкафов — от 30 до 170 л и более. Практика такова: под текущий рабочий запас на одном рабочем месте достаточно 30 л (подстольная тумба), под запас участка или небольшого склада — 90–170 л (напольный шкаф).
Как посчитать объём по фактической таре
Смотрите не только на объём, но и на геометрию полок: высокая бутыль может не встать на полку при паспортном запасе по литражу. У напольных моделей полки регулируются по высоте, а выдвижное исполнение (как у ШПБ-90-170К) даёт доступ к любой ёмкости без перестановки соседних — это заметно снижает риск уронить тару.
Объём шкафа
Что помещается по факту
Где обычно ставят
15–30 л
4–6 канистр по 5 л или набор лабораторных бутылей 1–2,5 л
Под лабораторным столом, в вытяжном шкафу рядом
45–90 л
До 10 канистр по 5 л либо 3–4 канистры по 20 л
Рабочее место, малый участок, пост подготовки
110–170 л
6–8 канистр по 20 л или смешанная тара участка на смену
Цех, ремонтная зона, окрасочный участок
340 л
Сменный запас участка целиком либо бочковая тара небольшого объёма
Склад ЛВЖ, отдельное помещение хранения
Шаг 3. Класс огнестойкости: 30, 60 или 90 минут
Европейский стандарт EN 14470-1 нормирует время, в течение которого внутренняя температура шкафа при пожаре не достигает уровня воспламенения содержимого: Тип 30, Тип 60 и Тип 90. Это запас времени на эвакуацию людей и работу пожарных.
Большие объёмы ЛВЖ, удлинённая эвакуация, строгие требования ОТ
Крупные лаборатории, цеха, склады
Что означают 30, 60 и 90 минут
Класс 30 и 60 минут — не «хуже», а рациональнее для своих условий: платить за максимальный класс при малых объёмах и быстрой эвакуации нет смысла. И наоборот: для лабораторий и складов с заметными объёмами ЛВЖ ориентир — 90 минут (класс 90Б).
Как устроено испытание на огнестойкость
Класс по EN 14470-1 — не рекламная цифра, а результат испытания в печи. Шкаф с контрольными датчиками внутри помещают в огневую камеру и нагревают по стандартной температурной кривой. Засекают время, пока температура внутри не поднялась выше порога, при котором содержимое может воспламениться. Выдержал 30 минут — Тип 30, 90 минут — Тип 90. Во время испытания проверяют и то, что двери самостоятельно закрылись и остались закрытыми.
Частое заблуждение: считать, что шкаф Тип 90 «не сгорит». Он сгорит, как и всё остальное. Смысл класса в другом — дать людям выйти, а расчёту пожарных приехать и начать тушение до того, как содержимое шкафа добавит огню топлива. Отсюда простое правило выбора: если шкаф стоит в помещении, где работают люди, и путь до выхода неблизкий, берут 60 или 90 минут. Тип 30 разумен там, где объёмы малы, а эвакуация занимает считанные секунды.
Шаг 4. Размещение: напольный, подстольный или выдвижной
Место установки определяет форм-фактор. Напольный шкаф — стандартное исполнение для участка или склада. Подстольная тумба (как ШЛВ-П-30) встаёт под вытяжной шкаф лаборатории и держит рабочий запас прямо на месте работы — без потери площади; её вентканал сзади подключается к вытяжке. Уличное исполнение выносит хранение за пределы здания: защита от осадков, крепление к основанию, светоотражающая маркировка.
Напольный, подстольный или выдвижной
Отдельные задачи закрывают специальные форм-факторы: мобильные контейнеры (перемещение ЛВЖ по площадке), шкафы под бочки (роликовые опоры, доступ погрузчиком), шкафы раздельного хранения (изолированные секции под несовместимые вещества).
Вентиляция: отводить пары или нет
Шкаф может работать в двух режимах. Автономный — двери закрыты, пары остаются внутри, вентиляционные патрубки заглушены. Такой вариант подходит, когда тару открывают редко и в помещении есть общеобменная вентиляция. Подключённый к вытяжке — патрубки соединяются с системой, воздух из шкафа постоянно уходит наружу. Это нужно, когда тару вскрывают ежедневно, работают с летучими растворителями или шкаф стоит в лаборатории рядом с рабочим столом.
В обоих случаях вентиляционные отверстия оснащают пламегасителями: это металлическая сетка с расчётным размером ячейки, которая гасит фронт пламени и не даёт огню пройти внутрь шкафа снаружи или наружу изнутри. Если планируете подключение, заранее уточните диаметр патрубка и с какой стороны он расположен — переделывать воздуховод по месту дороже, чем заложить это в заявку.
Шаг 5. Оснащение: что заложить в спецификацию
Шкаф работает в полную силу с оснащением. Два элемента напрямую снижают риск возгорания: вентиляция (ВЕН-105, резьба 2″, DN50) отводит пары к вытяжке и не даёт им накопиться до горючей концентрации; антистатическое заземление (ЗАЗ-101, ESD, Ø2 мм) снимает статический заряд — типовой источник искры при переливе растворителей. Дополняют картину VOC-фильтр (там, где вытяжки нет), замок двойной блокировки (контроль доступа) и дополнительные полки.
Оснащение выгоднее закладывать в спецификацию вместе со шкафом: докупка позже — это повторная логистика и простой, а заземление и вентиляция нужны с первого дня эксплуатации.
Чек-лист: что указать в заявке, чтобы не переделывать
Вещество и температура вспышки. От этого зависит цвет корпуса и допустимость совместного хранения.
Перечень тары. Не литраж жидкости, а список ёмкостей с габаритами: высокая бутыль может не встать на полку при формально достаточном объёме.
Класс огнестойкости. 30, 60 или 90 минут, исходя из того, есть ли люди в помещении и какова длина пути эвакуации.
Место установки. Напольный, подстольный или выдвижной, плюс ширина проёма, через который шкаф надо занести.
Отвод паров. Подключается ли шкаф к вытяжной системе, диаметр патрубка, нужен ли встроенный фильтр.
Оснащение. Число полок, материал поддона, замок, заземление, ножки или ролики.
Документы. Какие именно нужны вашей службе охраны труда и в каком виде.
Спецификация собрана — проверим её вместе
Пять шагов позади: вещество, объём, класс огнестойкости, размещение и оснащение. Пришлите эти данные — подберём модель, проверим совместимость веществ и посчитаем комплект с поддонами и оснасткой.
Полки в напольных исполнениях переставляются по высоте с шагом в несколько сантиметров. Это важнее, чем кажется: под 20-литровые канистры и под лабораторные бутыли нужна разная раскладка, и шкаф, где полки зафиксированы намертво, теряет треть полезного объёма. Выдвижные исполнения дают доступ к любой ёмкости без перестановки соседних, что заметно снижает риск уронить тару при снятии с верхней полки.
Герметичный поддон под нижней полкой и в самом низу корпуса удерживает пролив. Ориентир по вместимости — объём наибольшей единицы тары, которая стоит в шкафу. Замок нужен не только от посторонних: во многих организациях доступ к ЛВЖ регламентирован, и ключ у назначенного лица — часть этого регламента. Клемма заземления обязательна там, где жидкость переливают: статический заряд при переливе растворителя даёт искру, которой достаточно.
Часть 2. Термины и конструкция
Несгораемый, огнеупорный, противопожарный: как это называют
Один и тот же шкаф в запросах, тендерах и спецификациях называют по-разному. Разночтение мешает: заказчик ищет «несгораемый шкаф», поставщик отвечает про «огнестойкий», и стороны не сразу понимают, что говорят об одном изделии.
Как называют
Что имеется в виду
Несгораемый шкаф
Обиходное название. Корпус действительно не горит, но точнее говорить об огнестойкости: важно не то, что шкаф не горит, а сколько минут он держит температуру внутри.
Огнеупорный шкаф
То же самое. Термин пришёл из строительных материалов и к шкафам применяется по привычке.
Противопожарный шкаф
Чаще так называют шкафы для пожарного инвентаря и рукавов. Если речь о хранении жидкостей — имеется в виду огнестойкий шкаф для ЛВЖ.
Металлический шкаф для ЛВЖ
Указание на материал. Все шкафы этого класса стальные, но простой металлический ящик огнестойким шкафом не является: у него одна стенка и нет ни поддона, ни пламегасителей.
Ящик для бензина, ящик для канистр
Бытовое название. Задача та же: убрать топливо в закрытую негорючую тару с удержанием пролива.
Шкаф для ГСМ
ГСМ — горюче-смазочные материалы. Для бензина и растворителей берут жёлтое исполнение, для масел и смазок с высокой температурой вспышки — красное.
Пожаробезопасный шкаф
Обиходная форма того же запроса. Проверяемая характеристика здесь одна — нормированная огнестойкость в минутах по EN 14470-1.
Шкаф под ёмкости с ЛВЖ и ГЖ
Формулировка из спецификаций. ЛВЖ и ГЖ различаются температурой вспышки, и это разные исполнения корпуса: жёлтое и красное.
Ящик для хранения канистр с бензином
Запрос про бытовое хранение топлива. Задача та же, но канистры с бензином относятся к ЛВЖ, поэтому нужен шкаф, а не открытый стеллаж.
Практический вывод: при подборе ориентируйтесь не на название, а на три параметра — класс огнестойкости в минутах, объём хранения и температуру вспышки жидкости. Именно они определяют, подойдёт изделие или нет.
Что внутри: конструкция, которая работает
Понимание конструкции помогает сравнивать модели не по картинке, а по существу. Огнестойкость создаётся двухслойными стенками с огнестойким наполнителем — они работают как тепловой барьер. При пожаре двери закрываются автоматически при ~50 °C, а вентиляционные заслонки перекрываются при ~70 °C, изолируя внутренний объём; термически расширяющиеся ленты в зазорах герметизируют корпус.
Двойная стенка и воздушный зазор
Внизу — герметичный съёмный поддон: он собирает протечки в повседневной эксплуатации (у ШПБ-90-170К — 33 л, у ШКС-90-170 — 25 л). Полки имеют приподнятый край 30 мм — тара не соскальзывает, небольшой пролив остаётся на уровне хранения. Ригельная система запирания плотно прижимает дверь по периметру.
Тепловой барьер
Двухслойные стенки с огнестойким наполнителем держат температуру внутри ниже точки воспламенения.
Автоматика закрытия
Двери — при ~50 °C, вентиляционные заслонки — при ~70 °C, без участия человека.
Удержание пролива
Съёмный герметичный поддон внизу + полки с бортиком 30 мм.
Конструктивная разница видна на разрезе. У шкафа по EN 14470-1 двойные стенки с негорючим наполнителем в зазоре, вспучивающиеся уплотнители по периметру дверей и термоплавкие элементы, которые закрывают двери и вентиляционные каналы при нагреве. Уплотнитель при температуре порядка 100 °C увеличивается в объёме в несколько раз и запечатывает щели — именно он не пускает внутрь горячий воздух.
У обычного ящика из листовой стали нет ничего из этого: одна стенка, щели по периметру, дно без бортика. При пожаре содержимое нагревается за несколько минут, а при разгерметизации тары жидкость свободно растекается по полу. Поэтому переаттестовать существующий металлический шкаф в огнестойкий нельзя — это разные изделия, а не разные уровни отделки одного.
Часть 3. Ошибки, модели, выводы
Типовые ошибки при выборе
Частая и дорогая ошибка. Обычный металлический ящик или сейф не заменяет шкаф для ЛВЖ. У него одна стенка, нет герметичного поддона под пролив и нет пламегасителей в вентиляции. При пожаре содержимое такого ящика нагревается за минуты, а пары выходят наружу свободно.
Выбор по цене вместо класса. Снижение класса огнестойкости ради цены при больших объёмах ЛВЖ сводит на нет саму идею защиты: времени на эвакуацию не будет.
Один шкаф на всё. ЛВЖ и кислоты в одном стандартном шкафу — коррозия корпуса и риск реакции при совместном проливе.
Забытое заземление. Пары растворителей + статический заряд — классический сценарий возгорания при переливе.
Объём «впритык». Запас растёт, а шкаф нет. Берите вместимость с запасом под план закупок, а не под текущий остаток.
Игнорирование геометрии тары. Паспортные литры есть, а высокая бутыль на полку не встаёт. Проверяйте высоту межполочного пространства.
Оснащение «потом». Без вентиляции и заземления шкаф эксплуатируется в неполной готовности с первого дня.
Что чаще всего упускают при расчёте
Первая по частоте ошибка — считать объём по количеству жидкости, а не по габаритам тары. Сорок литров растворителя в восьми пятилитровых канистрах и в двух двадцатилитровых занимают в шкафу совершенно разное место. Вторая — не оставить запас. Шкаф, набитый под завязку, мешает циркуляции воздуха внутри и не оставляет места под тару, которая появится через полгода. Разумно закладывать четверть объёма сверх текущей потребности.
Третья ошибка проявляется уже при доставке: шкаф на 170 литров не проходит в дверной проём или не встаёт в лифт. Померьте путь заноса до того, как оформлять заявку, — ширину проёмов, высоту порогов, наличие поворота в коридоре. Для верхних этажей без грузового лифта иногда разумнее два шкафа поменьше вместо одного большого.
Рекомендуемые модели под типовые задачи
Три модели закрывают основные сценарии выбора — карточки с полными характеристиками и наличием:
Ниже основные исполнения, которые закрывают большинство задач. Объём указан в названии, класс огнестойкости — в карточке. Если нужного типоразмера нет, напишите: линейка шире, чем показано здесь.
Итоговая матрица: рабочее место лаборатории — ШЛВ-П-30; цех и склад — ШПБ-90-170К; кислоты рядом с ЛВЖ — ШКС-90-170.
Лаборатория — подстольная тумба ШЛВ-П-30 для рабочего запаса под вытяжкой

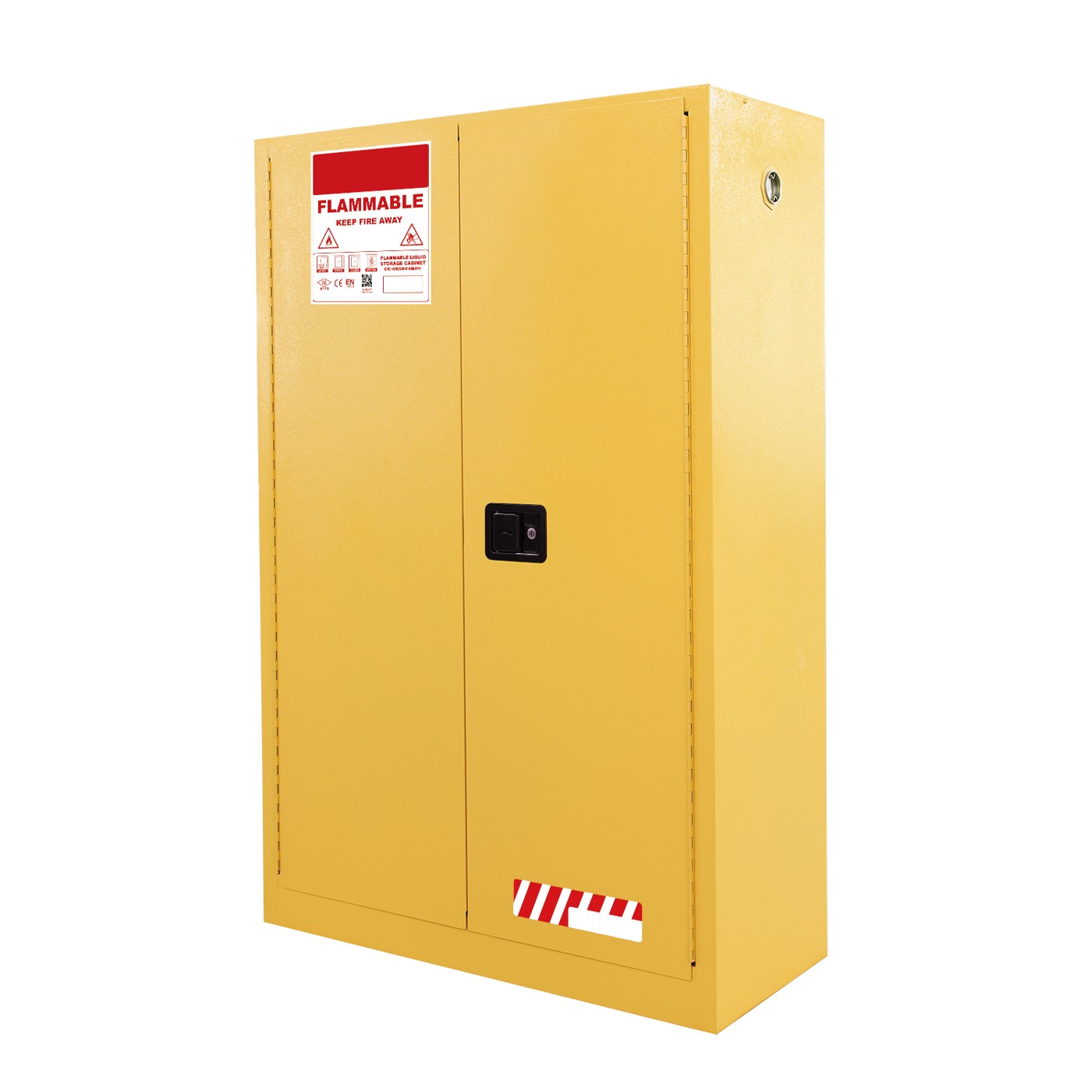

Цех и склад — напольный ШПБ-90-170К с выдвижными полками, класс 90 минут
Кислоты рядом с ЛВЖ — отдельный антикоррозийный ШКС-90-170
✓Идите от вещества. Тип жидкости задаёт исполнение и цвет: жёлтый — ЛВЖ, красный — горючие, синий — едкие.
✓Считайте тару, а не литры. Вместимость и геометрия полок важнее паспортного объёма.
✓Класс — по рискам. 30/60 минут — рационально для малых объёмов; 90 минут — для лабораторий, цехов и складов.
✓Кислоты — отдельно. Антикоррозийное исполнение, никаких «одним шкафом на всё».
✓Вентиляция и заземление — сразу. Это узлы безопасности, а не опции.
✓Проверяйте конструкцию. Двойные стенки, автоматика ~50/~70 °C, поддон, полки с бортиком 30 мм.
Частые вопросы
Обязателен ли огнестойкий шкаф для хранения ЛВЖ?+
Требования к хранению ЛВЖ на объекте определяются нормами пожарной безопасности и внутренними регламентами охраны труда. Огнестойкий шкаф по EN 14470-1 — отраслевой стандарт безопасного хранения: он даёт нормированный запас времени при пожаре и удерживает пролив.
Чем отличается шкаф для ЛВЖ от обычного металлического?+
Обычный шкаф — одна стенка металла, которая при пожаре быстро прогревается. Огнестойкий — двухслойные стенки с огнестойким наполнителем, самозакрывающиеся двери (~50 °C), автоматические заслонки (~70 °C), герметичный поддон и полки с бортиком. Обычный шкаф не защищает содержимое от воспламенения.
Какой класс огнестойкости выбрать — 30, 60 или 90 минут?+
По рискам объекта: малые объёмы и быстрая эвакуация — достаточно Тип 30; средние объёмы — Тип 60; большие объёмы ЛВЖ, удлинённая эвакуация, строгие требования ОТ — Тип 90 (90Б). Классы 30 и 60 — рациональный выбор для своих условий, а не «слабый» вариант.
Можно ли хранить кислоты в шкафу для ЛВЖ?+
Нет. Пары кислот разрушают стальные поверхности стандартного шкафа. Для кислот и едких веществ — антикоррозийное исполнение (синий корпус, как ШКС-90-170) или полимерные шкафы. Совместное хранение ЛВЖ и кислот в одном отсеке недопустимо.
Обязательно ли подключать шкаф к вытяжке?+
Для летучих ЛВЖ — настоятельно рекомендуется: вытяжка отводит пары и снижает их концентрацию внутри. Порт под резьбовое соединение (обычно 2″, DN50) предусмотрен конструкцией. Если вытяжки нет — применяют VOC-фильтр с активированным углём.
Зачем шкафу заземление?+
При переливе растворителей накапливается статический заряд, а его разряд — искра в среде паров ЛВЖ. Антистатический провод (ESD) отводит заряд на контур заземления. Это один из самых дешёвых и самых важных элементов оснащения.
Что делать, если тара выше полки?+
Полки в напольных шкафах регулируются по высоте — межполочное расстояние подстраивается под бутыли и канистры. При заказе сверяйте высоту тары с шагом регулировки; высокую тару ставят на дно над поддоном.
Сколько служит огнестойкий шкаф?+
Ресурс определяется условиями эксплуатации: целостностью уплотнителей, работой доводчиков дверей и состоянием поддона. Регулярный осмотр этих узлов и замена расходных элементов поддерживают шкаф в рабочем состоянии в течение многих лет.
Куда дальше
Если нужно купить несгораемый шкаф под конкретную задачу, присылайте перечень веществ и тары — подберём исполнение и объём, а спецификацию оформим так, чтобы её принял отдел охраны труда.
Подобрать модель по объёму и исполнению можно прямо в каталоге:
