Почему по шифру нельзя подобрать напрямую
Маркировка советских и российских лабораторных термостатов складывалась десятилетиями, и у каждого завода она развивалась независимо. Буква в индексе может обозначать исполнение камеры, тип регулятора, завод-изготовитель или конструктивную ревизию — и у разных производителей одна и та же буква означает разное. Это не система обозначений в смысле стандарта, а исторические заводские индексы, часть которых не расшифровывается даже в паспортах.
Отсюда практическое следствие: расшифровка шифра не даёт технического задания. Два прибора с похожими индексами могут отличаться диапазоном на 20 °C, шагом полок и наличием охлаждения. Поэтому подбор ведут не от шифра, а от того, что прибор должен делать — и так же формулируют требования в закупке, иначе поставят формально подходящий, но бесполезный шкаф.
Ещё одна причина не доверять шифру: один и тот же индекс за годы выпуска менялся. Прибор 1998 года и прибор 2015 года с одинаковой надписью на шильдике могут иметь разные регуляторы, разную точность и разное число полок. Сравнивать нужно конкретный экземпляр, который стоит у вас в лаборатории.
Какие приборы чаще всего приносят на замену
Практика подбора показывает, что почти вся замена укладывается в четыре типоразмера: около 20, 80, 160 и 200 л. Это и есть объёмы, с которых начинается разговор. А сами приборы делятся на три группы по тому, что от них требовалось.
- Только нагрев — суховоздушные и воздушные термостаты: ТС-1/80 и ТС-1/20 в разных исполнениях, ТС-80М, ТВ-80-1, ТВ-20, ТСВЛ-80 и ТСВЛ-160, ХТ-3/40 и ХТ-3/70. Самая массовая группа; переводится на серию ТС.
- Нагрев и охлаждение — приборы, которые должны держать режим ниже комнатной температуры: ТСО-1/80, ТСО-200, АТ-1 и АТ-2 под определение БПК, ТЛО-100. Переводится на серию ТСО, и это единственная группа, где суховоздушная замена не подходит в принципе.
- Узкие задачи — бактериологические термостаты под посевы, ЛТР-24 и другие редуктазники под пробу молока, приборы с управлением влажностью. Переводятся на серии ТК и ТВ соответственно.
Зная группу, дальше остаётся снять четыре параметра — и подбор закрывается без переписки на неделю.
Четыре параметра, по которым подбирают
Всё, что нужно для подбора, укладывается в четыре строки. Выпишите их из паспорта — дальше подбор становится механическим.
| Параметр | Зачем он нужен | Где смотреть |
|---|---|---|
| Рабочий объём камеры, л | определяет типоразмер: берут ближайшее исполнение с запасом на загрузку, а не «точно столько же» | паспорт, шильдик на задней или боковой стенке |
| Диапазон температуры | если нижняя граница ниже комнатной — нужен компрессор; суховоздушный прибор такую задачу не решает в принципе | паспорт, раздел технических данных |
| Тип конвекции | естественная или принудительная: определяет однородность поля, поведение лёгких образцов и время выхода на режим | паспорт; наличие вентилятора в камере видно глазами |
| Число независимых зон | секционный прибор заменяется секционным, иначе методики встанут в очередь друг за другом | по факту: сколько отдельных дверей и регуляторов |
| Габариты и путь заноса | крупные исполнения не всегда проходят в проём и лифт; проверяется до заказа | паспорт, обмер помещения и коридоров |
| Что ставили внутрь | чашки Петри, склянки БПК, колбы, пробирки: от посуды зависят шаг полок и полезная высота | журнал лаборатории, фотография загруженной камеры |
Если паспорт утерян: как снять параметры с прибора
Ситуация штатная — приборы старше двадцати лет часто живут без документов. Всё нужное снимается за один подход.
- Объём — обмерить камеру изнутри по трём габаритам и перевести в литры. Считайте по внутренним размерам, без выступов и полок: производители указывают именно внутренний объём.
- Есть ли охлаждение — посмотрите на заднюю стенку и низ корпуса: у прибора с охлаждением есть компрессор и решётка конденсатора, слышен пуск компрессора. Если там только кабель и вентиляционные щели — прибор умеет только греть.
- Тип конвекции — вентилятор в камере видно; у приборов с естественной конвекцией внутри только нагреватели по стенкам.
- Верхняя граница диапазона — по шкале регулятора или максимальной уставке на панели. Это ориентир: фактическую верхнюю границу старого прибора не стоит переносить в требования, если методика её не требует.
- Число полок и шаг — посчитать направляющие и замерить полезную высоту между полками, чтобы новая камера приняла вашу посуду.
- Электропитание — по шильдику: однофазное или трёхфазное, потребляемая мощность. У крупных исполнений с охлаждением требования к сети выше, чем у старого шкафа с нагревом.
С этими шестью пунктами подбор закрывается одним письмом. Фотография шильдика и фотография открытой камеры с загрузкой обычно заменяют половину переписки.
Куда переводятся конкретные шифры
Таблица сопоставляет старые приборы с нашими сериями по назначению и объёму. Это рабочая отправная точка, а не гарантия полной взаимозаменяемости: по шагу полок и допускам сравнение делается по паспорту.
| Что ищут | Что это за прибор | Наша серия | Типовой выбор |
|---|---|---|---|
| ТС-1/80 СПУ, ТС-80, ТС-80М | суховоздушный термостат 80 л, только нагрев | ТС, суховоздушные | ТС-80Н-ББ, ТС-80НП-ББ |
| ТС-1/20 СПУ, ТС-20 | суховоздушный термостат около 20 л | ТС, суховоздушные | ТС-30Ф-ЛБ, ТС-35Н-ББ |
| ТСО-1/80, ТСО-200, ТСО-1/80 СПУ | термостат с охлаждением: режим ниже комнатной температуры | ТСО, с охлаждением | ТСО-80Н-ББ, ТСО-200Н-ББ |
| ТВ-80-1, ТВ-20, ТВ-80 | воздушный термостат: нагрев воздуха камеры | ТС, суховоздушные | ТС-80Н-ББ, ТС-88ТД-ББ |
| ТСВЛ-80, ТСВЛ-160 | суховоздушный лабораторный термостат среднего объёма | ТС, суховоздушные | ТС-160Н-ББ, ТС-160НП-ББ |
| ХТ-3/40, ХТ-3/70 | воздушный термостат небольшого объёма | ТС, суховоздушные | ТС-42Н-СК, ТС-49Н-ЛБ |
| АТ-1, АТ-2, термостат для БПК | термостат под определение БПК при 20 °C | ТСО, с охлаждением | ТСО-150Н-ББ, ТСО-250Н-ЛБ |

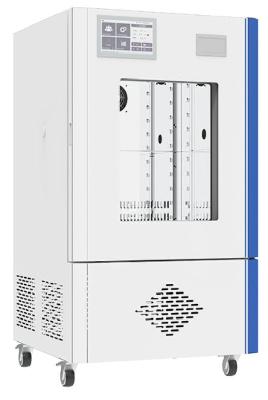

| ТЛО-100 | термостат с компрессорным охлаждением на 100 л | ТСО, с охлаждением | ТСО-100Н-ББ, ТСО-100Т-ББ |
| ЛТР-24, редуктазник | термостат под редуктазную пробу молока | ТС, суховоздушные | ТС-43Н-ЛБ, ТС-49Н-ЛБ |
| Бактериологический термостат, термостат для посевов | инкубатор для культивирования при 30…37 °C | ТК, инкубаторы | ТК-100Н-ББ, ТК-150Н-ББ |
| Термостат температурно-влажностный, камера тепла и влаги | прибор с управлением влажностью | ТВ, тепло и влага | ТВ-150Н-ББ, ТВ-150У-СК |
Пересчёт загрузки: почему «столько же литров» — плохой ориентир
Объём в литрах ничего не говорит о том, войдёт ли ваша посуда. У приборов разной конструкции при одинаковом объёме разная полезная высота между полками, разная ширина и разное число направляющих. Поэтому объём подбирают через посуду.
| Что загружаете | Что считать | На что смотреть в новом приборе |
|---|---|---|
| Чашки Петри 90 мм | сколько чашек встаёт в ряд и сколько рядов на полке | ширина и глубина полки, число полок в комплекте |
| Склянки БПК | сколько склянок в серии и сколько серий идёт параллельно | полезная высота между полками, устойчивость полок |
| Колбы и флаконы | высота самой высокой колбы плюс запас на постановку | возможность снять часть полок, полезная высота |
| Пробирки в штативах | габарит штатива, а не отдельной пробирки | глубина камеры: штативы часто не проходят по глубине |
| Планшеты | число планшетов в одной закладке | шаг полок: планшеты низкие, полок нужно больше |
Практическое правило: берите объём на один свободный уровень больше, чем нужно сейчас. Плотно забитая камера хуже держит поле температуры, а лаборатория за два-три года обрастает новыми методиками.
Секционные приборы: когда две зоны дешевле двух шкафов
Если старый прибор держал два режима одновременно или у вас стояли два шкафа под разные температуры, односекционная замена создаст очередь: одна методика будет ждать, пока освободится камера. Сравнение по пунктам, которые обычно решают вопрос.
| Критерий | Два отдельных прибора | Один секционный |
|---|---|---|
| Место в лаборатории | две площадки под приборы | один корпус, одна площадка |
| Подключение | две линии питания | одна точка подключения |
| Режимы | полностью независимые, разные диапазоны | независимые в пределах диапазона прибора |
| Резерв при отказе | второй прибор продолжает работать | отказ общего узла останавливает обе зоны |
| Обслуживание и аттестация | два комплекта работ | один прибор, но картирование по каждой зоне |
Вывод, который подходит чаще всего: если режимы близки и объёмы небольшие — берут секционный (ТС-88ТД-ББ на две зоны, ТС-88ТГ-ББ на три); если методики критичные и простой недопустим, два отдельных прибора остаются надёжнее.
Четыре ловушки при замене
- Диапазон «от +5» вместо «от 0». Суховоздушный термостат только греет, и в тёплой лаборатории он физически не удержит 20 °C. Если методика требует 20 °C (а это все работы по БПК), нужен прибор с охлаждением. В требованиях формулируйте нижнюю границу прямо: «от 0 °C», а не «поддержание 20 °C».
- Потеря секционности. Один объём не примирит две температуры. Секционные исполнения: ТС-88ТД-ББ, ТС-88ТГ-ББ.
- Шаг и число полок. Объём совпал, а посуда не встала — самая обидная ошибка, потому что прибор уже принят. Считайте ряды, а не литры.
- Документы и аттестация. Новый прибор вносят в перечень оборудования и аттестуют заново; комплект документов запрашивайте до поставки — подробности в статье про документы на термостат.
Что поправить в документах лаборатории после замены
Замена прибора — не только логистика. Вот что приводят в порядок, чтобы замена прошла аудит.
- Перечень оборудования — новая запись с заводским номером, датой ввода и периодичностью аттестации; старая запись закрывается.
- Протокол аттестации — проверка режима в рабочем объёме с картированием по полкам. Для секционных приборов — по каждой зоне.
- Калибровка датчика — если по показаниям прибора принимают решения или методика требует прослеживаемости температуры.
- Ссылки в методиках и СОП — если в тексте фигурировал конкретный шифр, формулировку меняют на требования к оборудованию: диапазон, точность, тип конвекции. Тогда следующая замена пройдёт без переоформления.
- Журналы — журнал температурного контроля переоформляется под новый прибор, включая допустимые границы.
- Коды учёта — ОКОФ и ОКПД-2 для инвентарной карточки; подробнее — статья про ОКОФ, ОКПД-2 и КТРУ.
Если методику нужно сохранить дословно
Когда в методике прописан конкретный прибор, замена оформляется как равноценная: сравниваются диапазон, стабильность поддержания, тип конвекции и объём, а результат фиксируется в протоколе. Чтобы это прошло гладко, пришлите менеджеру паспорт старого термостата или фото шильдика — подберём исполнение и дадим технические данные для протокола. Если методика требует параметров, которых у исполнения нет, мы скажем об этом прямо, а не подберём «похожее».
