Коаксиальные компоненты и оснастка A-INFO

221 артикул: коаксиальные соединители и адаптеры серий HPA и HPC (SMA, SSMA, 2.92 мм, N-типа, фланцевые EIA), кабельные сборки, генераторные и преобразовательные модули, а также монтажная оснастка — кронштейны и штативы для измерительных антенн. Ниже — состав раздела и полный перечень позиций.

Назначение и применение

Раздел объединяет то, что дополняет волноводную и антенную технику A-INFO со стороны коаксиального тракта и монтажа.

Коаксиальные соединители и адаптеры серий HPC и HPA охватывают интерфейсы SMA, SSMA, 2.92 мм и N-типа, а также фланцевые EIA. Задача любого соединителя — сохранить волновое сопротивление на переходе; интерфейс выбирается по верхней рабочей частоте: SMA работает до 18–26,5 ГГц, 2.92 мм — до 40 ГГц, N — до 11–18 ГГц.

Генераторные и преобразовательные модули — осцилляторы с диэлектрическим резонатором, модуляторы, компоненты преобразователей частоты. Это функциональные блоки для сборки измерительных и приёмо-передающих трактов.

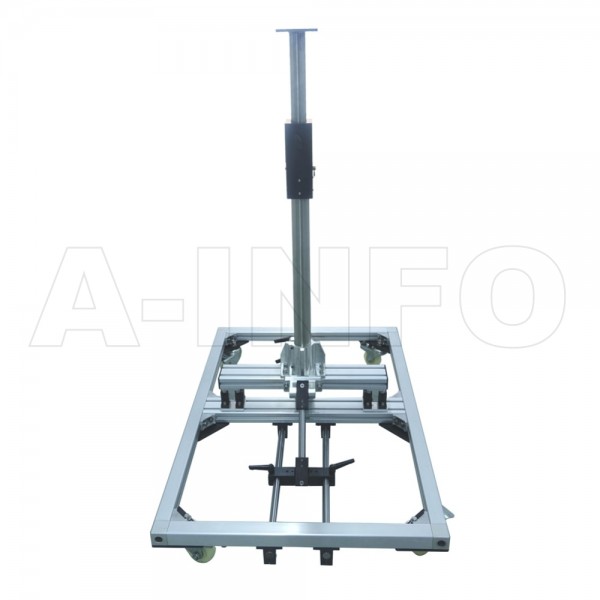

Монтажная оснастка — кронштейны L-типа, круглые крепления и штативы для установки измерительных антенн. Мелочь по стоимости, но без неё антенну не поставить в измерительном объёме: положение и ориентация антенны напрямую влияют на результат измерения.

Параметры выбора

Тип интерфейса. Определяется верхней рабочей частотой; ошибку здесь не компенсировать качеством монтажа.

Пол разъёма. Male и female проверяются физически по ответной части, а не по названию узла.

Волновое сопротивление. 50 Ом для связи и измерений; механическая совместимость не означает электрической.

Для модулей — рабочая частота и уровень выходного сигнала. А также требования по питанию и стабильности.

Для оснастки — масса и габариты антенны. Кронштейн подбирается под конкретное изделие, с учётом момента на креплении.

Условия эксплуатации. Лабораторное или наружное применение, диапазон температур.

Как читается артикул A-INFO

Артикулы волноводных изделий A-INFO строятся по схеме <типоразмер>W<код узла>. Число в начале — ширина широкой стенки волновода в сотых долях дюйма, то есть тот же номер, что в обозначении WR: 90WPL относится к WR-90 (8,2–12,4 ГГц), 28WCAS — к WR-28 (26,5–40 ГГц). Чем меньше число, тем выше диапазон и меньше сечение.

Буквенная часть после W кодирует функцию: PL — секция малой мощности, TEB и THB — изгибы в E- и H-плоскости, WA — переходник между сечениями, CAS и CANM — волноводно-коаксиальный адаптер, DXC и HC — ответвители и петлевые соединители, OMT — ортомодовый преобразователь, SPA — прокладка в четверть длины волны. Суффикс _Cu означает исполнение из меди.

Антенны и активные узлы используют другие ряды: LB — рупорные антенны, DS — логопериодические, LX — спиральные, PZ — дисконические, HP-M — смесители, OKS — коаксиальные переключатели, HPC — коаксиальные соединители. Часть позиций каталога обозначена как «серия» — это линейка исполнений, конкретный артикул внутри неё подбирается по параметрам при заказе.

Категории раздела

В таблице — категории, представленные в разделе, с примерами артикулов и числом позиций.

Полный перечень артикулов

Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.

Условия поставки

Позиции поставляются под заказ через официальные каналы A-INFO. По каждому артикулу подтверждаем наличие, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.

Чек-лист перед заказом

Частые вопросы
