ATS Конверс ЩЗК-3-УЗК Щит защиты от перенапряжений

ATS Конверс ЩЗК-3-УЗК Щит защиты от перенапряжений

Щит с комплексным устройством защиты представляет собой комбинированное устройство, сочетающее в себе совокупность средств защиты от негативных воздействий, возникающих в сети электропитания переменного тока.

ЩЗК обеспечивает следующие виды защит:

• Защиту от коммутационных импульсных перенапряжений большой энергии (предусматривает использование в качестве второй ступени защиты при ударе молнии);
• Защиту от отклонений действующего значения напряжения сети переменного тока за пределы допустимого диапазона;
• Защиту от перегрузок и коротких замыканий в нагрузке.

Щит с комплексным устройством защиты ЩЗК-3-УЗК предназначен для трёхфазной четырёхпроводной/ пятипроводной сети.

ЩЗК-3-УЗК соответствуют УЗИП класса II (тип С). В качестве ограничительных элементов в фазных цепях используются легкосъемные варисторные модули с температурной защитой, а в цепи N-PE – легкосъемный газонаполненный разрядник.

Защита от отклонений напряжения обеспечивается специализированными реле напряжения, имеющими в своем составе мощное электромагнитное поляризованное реле для коммутации силовой цепи и электронную схему управления на основе микроконтроллера. Реле отличаются высоким быстродействием и высокой устойчивостью к перенапряжениям сети (до 440 В). Границы допустимого диапазона напряжения реле задаются с помощью двух многопозиционных (10 положений) переключателей.

Для защиты от перегрузок и коротких замыканий в ЩЗК применены автоматические выключатели ABB, отличающиеся высоким качеством изготовления и стабильностью параметров. ЩЗК имеет ручную обводную цепь (раздельную для каждой фазы), также реализованную на автоматических выключателях АВВ.

Область применения ЩЗК:

• Станки с ЧПУ, электроприводы, управляющие и измерительные системы;
• Электропитающие установки систем связи и телекоммуникаций, системы связи при непосредственном подключении к сети переменного тока;
• Оборудование центров обработки данных (ЦОД), оборудование вычислительных сетей и систем, серверы, рабочие станции, персональные компьютеры, периферийное оборудование вычислительной техники;
• Бытовая техника, системы освещения, системы безопасности, охранной и пожарной сигнализации, видеонаблюдения.

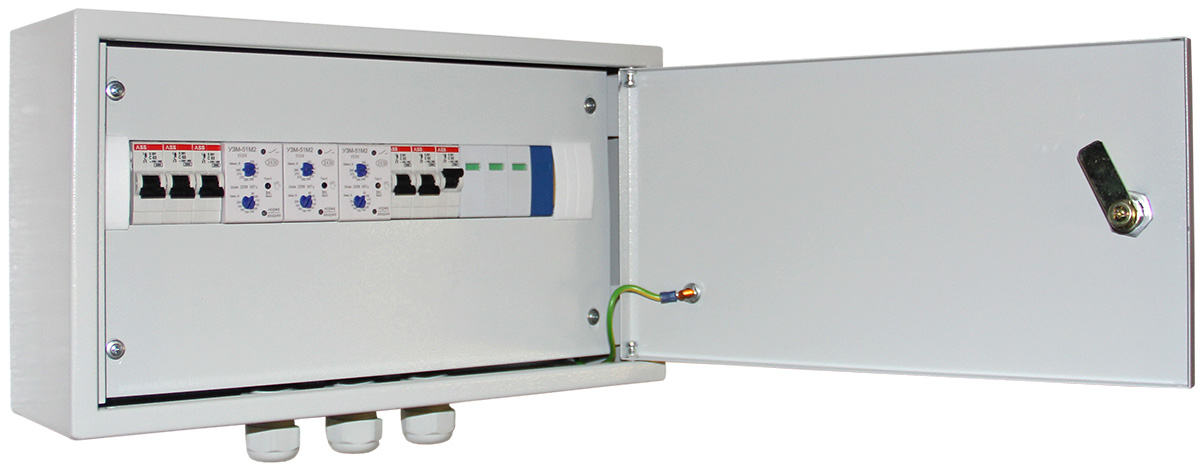

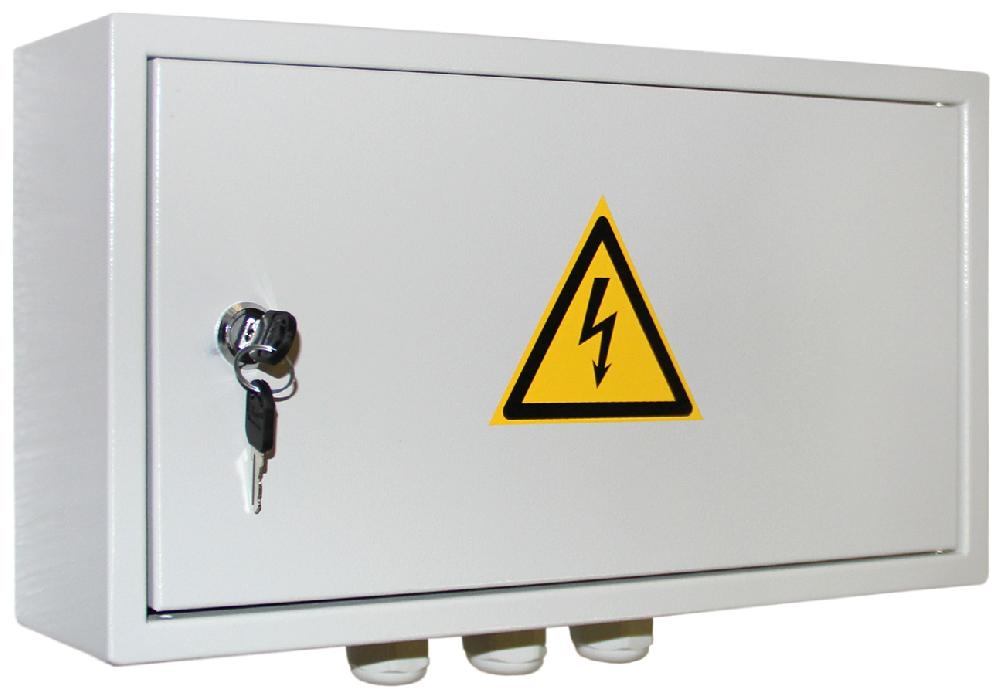

Изделие конструктивно выполнено в виде металлического щита навесного исполнения. Корпус ЩЗK имеет металлическую дверь с замком. Подвод питающих кабелей осуществляется через кабельные вводы и сальники, расположенные внизу корпуса.

Особенности и преимущества ЩЗК:

• Эффективная комплексная защита благодаря согласованному применению различных защитных элементов в одном устройстве;
• Защита электроприемников от недопустимых отклонений напряжения сети с возможностью настройки параметров защиты по напряжению под особенности защищаемого оборудования;
• Защита электроприемников от остаточных импульсных перенапряжений, вызванных грозовой активностью или коммутационными процессами в сети;
• Безопасная кратковременная работа с перегрузкой, работа с двигательными нагрузками без необходимости обеспечения значительного запаса по току;
• Сохранение работоспособности при обрыве нулевого провода;
• Исключение возгорания варисторных модулей защиты при воздействиях сети, превышающих эксплуатационные параметры изделия;
• Возможность перевода питания электроприемников непосредственно на сеть при профилактических работах;
• Индикация режимов работы реле напряжения, срабатывания термозащиты варисторных модулей;
• Дистанционная сигнализация срабатывания термозащиты варисторных модулей посредством сигнального контакта;
• Простота монтажа и эксплуатации.
