Щит защиты от перенапряжений соответствуют УЗИП класса I+II (тип B+C) и совмещает первую и вторую ступени защиты при ударе молнии.

Щит защиты от перенапряжений ЩЗП-2У предназначен для защиты электрооборудования зданий и сооружений от прямых ударов молнии в систему молниезащиты объекта или воздушную линию электропередач, а так же от коммутационных импульсных перенапряжений большой энергии. Щит предназначен для установки на вводный фидер электропитания защищаемого объекта.

Щит защиты от перенапряжений ЩЗП-2У предназначен для трехфазной пятипроводной сети с глухозаземленной нейтралью.

При напряжении питающей сети, не выходящем за допустимые пределы, ЩЗП-2У находится в режиме ожидания. При возникновении в сети импульсов перенапряжения большой амплитуды ЩЗП-2У ограничивает эти импульсы на безопасном для электрооборудования уровне.

ЩЗП-2У может применяться для защиты электрооборудования:

• Промышленных производственных и офисных зданий;
• Предприятий и объектов связи и телекоммуникаций;
• Базовых станций операторов сотовой связи;
• Энергоснабжающих организаций и их объектов;
• Предприятий и объектов нефтегазовой отрасли;
• Центров обработки данных, вычислительных центров;
• Банков, офисных и деловых центров;
• Медицинских учреждений и предприятий здравоохранения;
• Учреждений государственных структур и служб;
• Образовательных учреждений и научно-исследовательских организаций;
• Предприятий торговли, торговых и развлекательных центров;
• Предприятий бытового обслуживания и ЖКХ;
• Многоквартирных и индивидуальных домов.

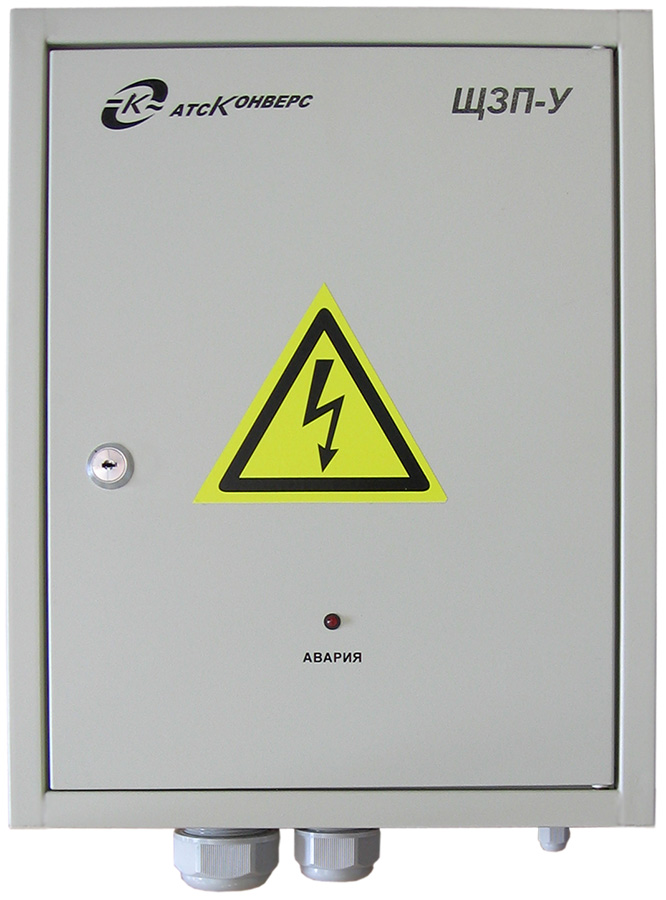

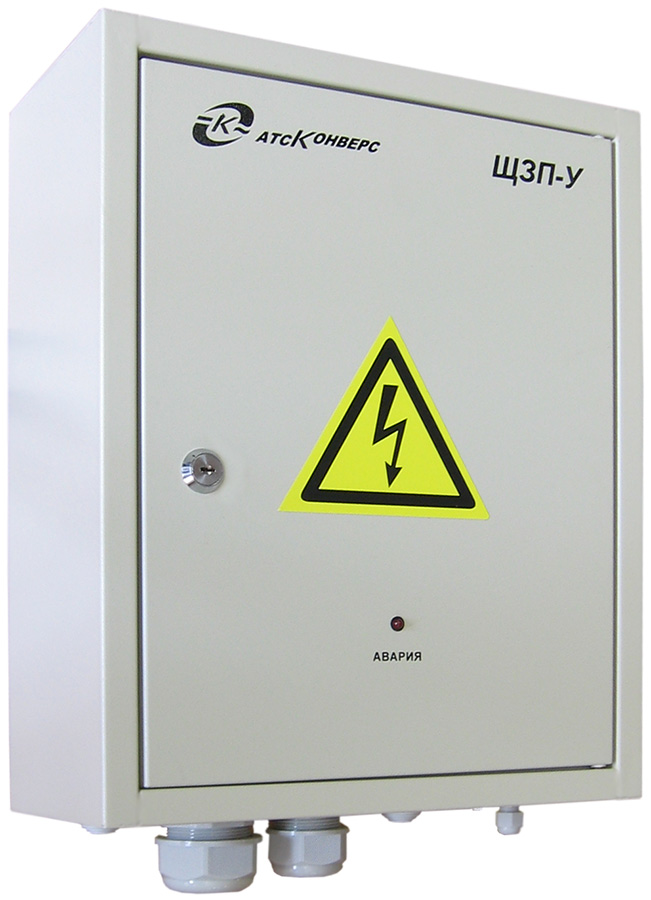

Изделие конструктивно выполнено в виде металлического щита навесного исполнения. Корпус ЩЗП-2У имеет металлическую дверь с замком. Подвод питающих кабелей осуществляется через кабельные вводы и сальники, расположенные внизу корпуса. На двери щита расположен индикатор аварийного состояния, включающийся при отказе любого из защитных модулей.

Особенности и преимущества ЩЗП-2У:

• Подключение ЩЗП-1У параллельно силовой сети с минимальным вмешательством в существующую электропроводку;
• Высокое выдерживаемое значение импульсного разрядного тока молнии (10/350 мкс): 35 кА по каждой фазе;
• Защита от коротких замыканий модулей защиты с помощью предохранителей при длительных перенапряжениях или чрезмерно высоких импульсах перенапряжений с электронным контролем и сигнализацией перегорания плавких вставок;
• Безопасное обслуживание и ремонт ЩЗП-1У без отключения потребителей от защищаемой сети;
• Автоматическое отключение неисправных модулей защиты, обеспечиваемое встроенными узлами термозащиты;
• Индикация неисправного состояния (срабатывания термозащиты) модулей защиты;
• Дистанционный контроль с помощью интерфейса "сухие" контакты с гальванической развязкой;
• Поставка ремонтных комплектов ЗИП по требованию заказчика.
