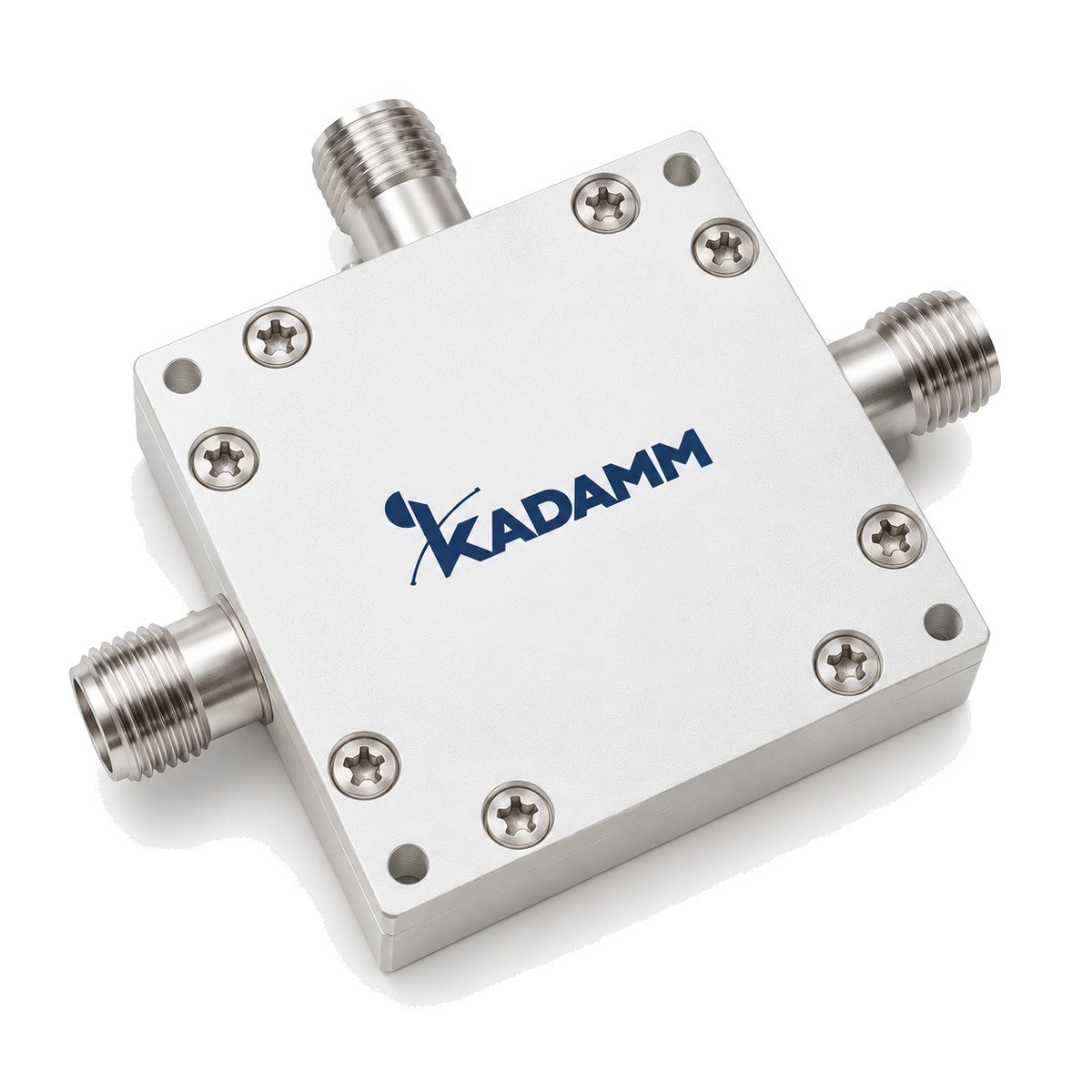

Смесители СВЧ балансные KADAMM СМ
Смесители СВЧ балансные: 18 моделей. Частоты RF, LO и IF, потери преобразования и развязки — в таблице.
Описание
Серия KADAMM СМ — 18 моделей в диапазоне 1 МГц – 110 ГГц. Модели различаются: частоты, габариты, промежуточная частота, потери преобразования, развязка Г–С.
Смеситель формирует выходной сигнал с частотой, равной сумме или разности частот двух входных сигналов — радиочастотного (RF) и гетеродина (LO). Балансная схема подавляет сигнал гетеродина на выходе и улучшает развязку.
В серии KADAMM СМ — 18 моделей; диапазоны RF, LO и IF, потери преобразования, развязки и мощность гетеродина — в таблице.
Смеситель переносит сигнал по частоте: перемножая входной сигнал с сигналом гетеродина, он даёт на выходе промежуточную частоту — разность или сумму частот. Смесители стоят в каждом супергетеродинном приёмнике и передатчике, в конвертерах, анализаторах спектра и радиолокаторах.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
Смеситель переносит спектр сигнала с помощью гетеродина; важны потери преобразования и развязки портов.
Устройство и принцип работы
Балансный смеситель содержит диоды Шоттки и симметрирующие трансформаторы (балуны), включённые так, что сигнал гетеродина не проходит в сигнальный вход и выход промежуточной частоты. Три вывода — сигнальный (С), гетеродинный (Г) и промежуточной частоты (ПЧ) — выведены на коаксиальные соединители или контактные площадки.
Мощный сигнал гетеродина переключает диоды с его частотой, и сигнальный вход фактически умножается на переключающую функцию. В спектре выхода появляются суммарная и разностная частоты; нужную выделяют фильтром. Симметрия схемы подавляет сигнал гетеродина на других выводах — это и есть развязка, а потери преобразования показывают, сколько мощности теряется при переносе.
Ключевые особенности
Серия в цифрах
| Параметр | По серии |
|---|---|
| Моделей в серии | 18 |
| Диапазон частот серии | 1 МГц – 110 ГГц |
| Габаритные размеры | по таблице исполнений (корпусов: 9) |
| Промежуточная частота | 0–20 ГГц |
| Потери преобразования, дБ, тип. | 8–13 дБ |
| Развязка Г–С, дБ, тип. | 16–55 дБ |
| Мощность гетеродина, дБм, тип. | 7–17 дБм |
| Частота гетеродина | 0,001–50 ГГц |
| Развязка Г–ПЧ, дБ, тип. | 7–49 дБ |
Чем отличается от других исполнений
Исполнения серии
| Артикул | Частоты, ГГц | Габариты, мм | Промежуточная частота, ГГц | Потери преобразования, дБ, тип. | Развязка Г–С, дБ, тип. | Мощность гетеродина, дБм, тип. | Частота гетеродина, ГГц | Развязка Г–ПЧ, дБ, тип. |
|---|---|---|---|---|---|---|---|---|
| KADAMM СМ-1/6000 | 0,001–6 | 30×30×10 | 0–1 | 8 | 35 | 10 | 0,001–6 | 25 |
| KADAMM СМ-10/2000 | 0,01–2 | 32×32×10 | 0,01–1 | 10 | 30 | 7 | 0,01–2 | 40 |
| KADAMM СМ-10000/11000 | 10–11 | 28×24×13,5 | 0–0,2 | 10 | 30 | 9 | 10–11 | 30 |
| KADAMM СМ-10000/44000 | 10–44 | 17,5×16,5×8 | 0–14 | 10 | 47 | 15 | 10–44 | 49 |
| KADAMM СМ-10870/11370 | 10,87–11,37 | 16×16×10 | 2–2,5 | 8 | 30 | 13 | 8,87 | 30 |
| KADAMM СМ-18000/40000 | 18–40 | 17,5×16,5×8 | 6–8 | 10 | 41 | 13 | 26–33 | 32 |
| KADAMM СМ-20000/50000 | 20–50 | 39,94×32,49×12,6 | 0–16 | 13 | 20 | 15 | 20–50 | - |
| KADAMM СМ-24000/40000 | 24–40 | 17,5×16,5×8 | 0–20 | 10 | 40 | 9 | 24–40 | 30 |
| KADAMM СМ-2500/18000 | 2,5–18 | 16×13×8 | 0–6 | 10 | 16 | 13 | 2,5–18 | 25 |
| KADAMM СМ-2500/8000 | 2,5–8 | 16×16×8 | 0–4 | 10 | 18–25 | 13 | 2,5–8 | 15–20 |
| KADAMM СМ-25000/27500 | 25–27,5 | 17,5×16,5×8 | 1–4 | 12 | 30 | 13 | 23–24,5 | 25 |
| KADAMM СМ-300/4300 | 0,3–4,3 | 32×32×10 | 0–1 | 8,5 | 20 | 13 | 0,3–4,3 | 7 |
| KADAMM СМ-33000/37000 | 33–37 | 17,5×16,5×8 | 0–2 | 9 | 41 | 13 | 33–37 | 32 |
| KADAMM СМ-5000/8000 | 5–8 | 17,5×16,5×8 | 0,5–3 | 9 | 55 | 17 | 4,5–8 | 35–42 |
| KADAMM СМ-6000/26000 | 6–26 | 17,5×16,5×8 | 0–8 | 9 | 37–39 | 13 | 6–26 | 21–37 |
| KADAMM СМ-6000/8000 | 6–8 | 17,5×16,5×8 | 0–2 | 9 | 17–25 | 13 | 7–10 | 20–28 |
| KADAMM СМ-6435/6935 | 6,435–6,935 | 16×16×10 | 2–2,5 | 8 | 30 | 13 | 4,435 | 25 |
| KADAMM СМ-75000/110000 | 75–110 | 30×26×22 | 0–12 | 10 | 20 | 15 | - | - |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Как читать параметры
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Полоса сигнального входа. В серии: 0,001–110 ГГц. |
| Частота гетеродина, ГГц | Полоса гетеродинного входа. В серии: 0,001–50 ГГц. |
| Промежуточная частота, ГГц | Полоса выхода ПЧ. В серии: 0–20 ГГц. |
| Потери преобразования, дБ, тип. | Ослабление сигнала при переносе на промежуточную частоту; входит в коэффициент шума приёмника. В серии: 8–13 дБ. |
| Развязка Г–С, дБ, тип. | Подавление гетеродина на сигнальном входе: важно, чтобы гетеродин не излучался через антенну. В серии: 16–55 дБ. |
| Развязка Г–ПЧ, дБ, тип. | Подавление гетеродина на выходе ПЧ: облегчает фильтрацию. В серии: 7–49 дБ. |
| Мощность гетеродина, дБм, тип. | Уровень, которым нужно раскачать диоды; при недостатке растут потери преобразования. В серии: 7–17 дБм. |
| Габаритные размеры, мм | Размеры корпуса. В серии: по таблице исполнений (корпусов: 9). |
Как подобрать
Выбор внутри серии KADAMM СМ: потери преобразования, дБ, тип. — от 8 у KADAMM СМ-1/6000 до 13 у KADAMM СМ-20000/50000; развязка Г–С, дБ, тип. — от 55 у KADAMM СМ-5000/8000 до 16 у KADAMM СМ-2500/18000; мощность гетеродина, дБм, тип. — от 17 у KADAMM СМ-5000/8000 до 7 у KADAMM СМ-10/2000.
- Полосы сигнала, гетеродина и ПЧ — все три должны перекрывать ваш частотный план.
- Мощность гетеродина — по доступному источнику.
- Потери преобразования — по расчёту шума приёмника.
- Развязки — по требованиям к излучению гетеродина и фильтрации.
- Исполнение и соединители — под тракт.
Монтаж и эксплуатация
Гетеродин подают с уровнем, указанным для модели, нагрузку ПЧ делают согласованной в широкой полосе: отражения на выходе ПЧ ухудшают преобразование. Диоды чувствительны к электростатическому разряду.
Применение
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки
Комплект поставки модели серии KADAMM СМ: смеситель, паспорт изделия.
Нормативная база и термины
Смотрите также
Вопросы и ответы
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Отношение мощности сигнала на входе к мощности ПЧ на выходе.
Диоды должны полностью переключаться; при недостатке гетеродина растут потери и искажения.
Да, на понижение и на повышение частоты, если полосы выводов соответствуют частотному плану.
Чтобы сигнал гетеродина не уходил в антенну и не перегружал тракт ПЧ.
Серия KADAMM СМ перекрывает 1 МГц – 110 ГГц: KADAMM СМ-1/6000 — 0,001–6; KADAMM СМ-10/2000 — 0,01–2; KADAMM СМ-300/4300 — 0,3–4,3; KADAMM СМ-2500/8000 — 2,5–8; KADAMM СМ-2500/18000 — 2,5–18; KADAMM СМ-5000/8000 — 5–8; KADAMM СМ-6000/8000 — 6–8; KADAMM СМ-6000/26000 — 6–26; ещё 10 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СМ могут уточняться без уведомления.
