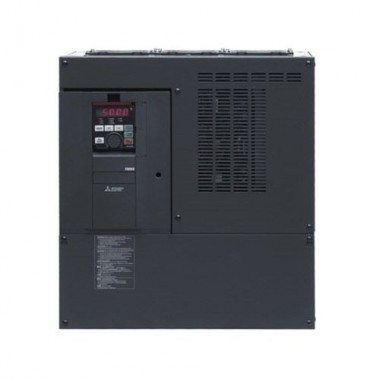

Mitsubishi Electric FR-AF840-05470-60 Силовой модуль SLD
товары бренда i
Mitsubishi Electric FR-AF840-05470-60 — силовой (базовый) блок преобразователя частоты FR-A840/FR-F840, 400 В.
О модели
FR-AF840-05470-60 — базовый силовой блок серии FR-A/F800 класса 400 В: Mitsubishi Electric Europe описывает его как «Inverter Body» / «Base unit for INV A840/F840», то есть корпус преобразователя с силовой частью для моделей FR-A840 и FR-F840 типоразмера 05470.
Номинальный ток по режимам: 547 А (SLD), 481 А (LD), 432 А (ND), 361 А (HD); двигатель от 185 до 280 кВт в зависимости от режима нагрузки.
Для получения законченного преобразователя блок комплектуется платой управления: FR-CA80 (для исполнения FR-A840) или FR-CF80 (для FR-F840).
Особенности
- Четыре режима номинальной нагрузки: SLD, LD, ND, HD
- Питание 380–500 В, три фазы
- Исполнение открытого типа IP00 для установки в шкаф
- Совместим с асинхронными и PM-двигателями (по данным Mitsubishi EMEA)
- Встроенный ЭМС-фильтр, функция Safe Torque Off (по данным карточки Mitsubishi EMEA для комплектного инвертора)
Технические характеристики Mitsubishi Electric FR-AF840-05470-60
| Ток / мощность двигателя SLD | 547 А / 280 кВт |
|---|---|
| Ток / мощность двигателя LD | 481 А / 250 кВт |
| Ток / мощность двигателя ND | 432 А / 220 кВт |
| Ток / мощность двигателя HD | 361 А / 185 кВт |
| Питание | трёхфазное 380–500 В (допустимо 323–550 В) |
| Потери мощности (SLD) | 5850 Вт |
| Степень защиты | IP00 |
| Габариты (Ш × В × Г) | 680 × 1010 × 380 мм |
| Масса | 166 кг |
Расшифровка обозначения
| FR-AF840 | базовый блок для FR-A840/FR-F840 (400 В) |
|---|---|
| 05470 | типоразмер по номинальному току SLD — 547 А |
| 60 | исполнение с защитным покрытием плат (обозначение как у FR-A800/F800) |
Совместимость
По данным Mitsubishi Electric:
- платы управления FR-CA80-02-…-60 / FR-CF80-01-…-60
- пульт FR-DU08
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Степень защиты | Питание | Мощность двигателя |
|---|---|---|---|
| Mitsubishi Electric FR-AF840-03250-60 | IP00 | трёхфазное 380–500 В (допустимо 323–550 В) | — |
| Mitsubishi Electric FR-AF840-04320-60 | IP00 | трёхфазное 380–500 В (допустимо 323–550 В) | — |
| Mitsubishi Electric FR-AF840-04810-60 | IP00 | трёхфазное 380–500 В (допустимо 323–550 В) | — |
| Mitsubishi Electric FR-AF840-05470-60 — эта модель | IP00 | трёхфазное 380–500 В (допустимо 323–550 В) | — |
| Mitsubishi Electric FR-AF840-06830-60 | IP00 | трёхфазное 380–500 В (допустимо 323–550 В) | — |
| Mitsubishi Electric FR-BAL-B-11/15K | IP00 | — | 11 кВт |
| Mitsubishi Electric FR-BAL-B-22K | IP00 | — | 22 кВт |
Другие модели этой группы, в том числе снятые с производства, — на странице Преобразователи частоты FR и опции Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric FR-AF840-05470-60 Силовой модуль SLD под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
