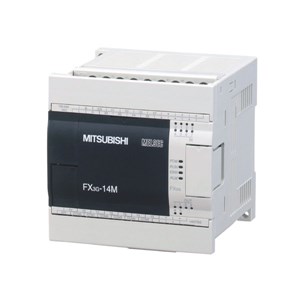

Mitsubishi Electric FX3G-14MT/DSS Контроллер DC 24В
товары бренда i
Mitsubishi Electric FX3G-14MT/DSS — базовый блок ПЛК MELSEC-F FX3G.
Изделие снято с производства Mitsubishi Electric. Замена по данным производителя — Mitsubishi Electric FX5S-30MT/DSS или FX5UJ-24MT/DSS. Наличие и сроки поставки уточняйте у менеджера.
О модели
FX3G-14MT/DSS — базовый блок компактного ПЛК MELSEC-F серии FX3G на 14 точек (входов — 8, выходов — 6, транзисторы), питание 24 В DC.
Программа хранится в EEPROM, в блоке есть часы, порты USB и RS-422, два аналоговых потенциометра и слот кассеты памяти.
Mitsubishi сняла серию FX3G с производства: приём заказов до 30.06.2026, выпуск до 31.12.2026, ремонт до 31.12.2033; рекомендованная замена — FX5S или FX5UJ.
Особенности
- 32 тыс. шагов программы без батареи
- Встроенные USB и RS-422
- Расширение платами *-BD, адаптерами через FX3G-CNV-ADP и блоками FX2N/FX3U
- Часы реального времени
- 2 аналоговых потенциометра
- Импульсное позиционирование до 100 кГц
Технические характеристики Mitsubishi Electric FX3G-14MT/DSS
| Входы | 8, 24 В DC |
|---|---|
| Выходы | 6, транзистор source (PNP) |
| Нагрузка выхода | 0,5 А на точку, 5–30 В DC |
| Импульсные выходы | 2 (Y0–Y1), до 100 кГц |
| Напряжение питания | 24 В DC |
| Потребляемая мощность | 19 Вт |
| Объём программы | 32 тыс. шагов (EEPROM) |
| Максимум точек ввода-вывода | 128 локальных + 128 удалённых (всего 256) |
| Высокоскоростной счёт | 6 однофазных входов до 60 кГц / 3 двухфазных до 30 кГц |
| Порты | USB и RS-422 для программирования и панелей |
| Габариты (Ш × В × Г) | 90 × 90 × 86 мм |
| Масса | около 0,50 кг |
Исполнения
FX3G выпускался на 14/24/40/60 точек, питание ES (AC) или DS (DC), выходы MR/MT; транзисторы source (SS), sink по запросу
Совместимость
По данным Mitsubishi Electric:
- платы FX3G-232-BD, FX3G-422-BD, FX3G-485-BD, FX3G-2AD-BD, FX3G-1DA-BD, FX3G-8AV-BD
- FX3G-CNV-ADP + адаптеры FX3U-***-ADP
- кассета памяти FX3G-EEPROM-32L
- дисплей FX3G-5DM
- батарея FX3U-32BL
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Напряжение питания | Потребляемая мощность | Рабочая температура |
|---|---|---|---|
| Mitsubishi Electric FX2N-8EYR-ES/UL | — | — | — |
| Mitsubishi Electric FX3G-14MR/DS | 24 В DC | 19 Вт | — |
| Mitsubishi Electric FX3G-14MR/ES | 100–240 В AC, 50/60 Гц | 31 Вт | — |
| Mitsubishi Electric FX3G-14MT/DSS — эта модель | 24 В DC | 19 Вт | — |
| Mitsubishi Electric FX3G-14MT/ESS | 100–240 В AC, 50/60 Гц | 31 Вт | — |
| Mitsubishi Electric FX3G-1DA-BD | — | — | — |
| Mitsubishi Electric FX3G-232-BD | — | — | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC FX (FX1/FX2/FX3) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
