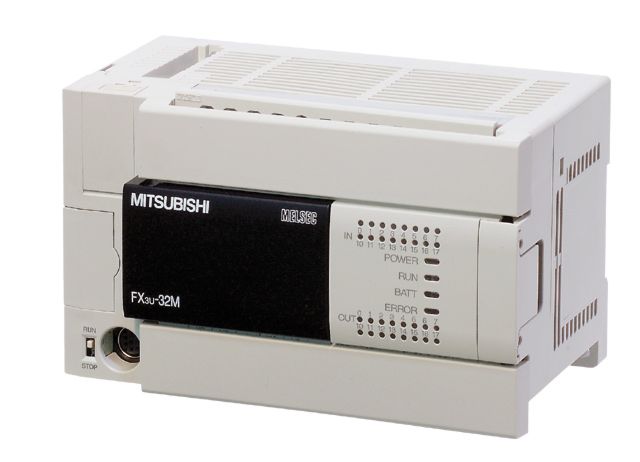

Mitsubishi Electric FX3U-32MT/DSS Контроллер DC 24 V
товары бренда i
Mitsubishi Electric FX3U-32MT/DSS — базовый блок (ЦПУ) ПЛК MELSEC FX3U.
Изделие снято с производства Mitsubishi Electric. Замена по данным производителя — Mitsubishi Electric FX5U-32MT/DSS. Наличие и сроки поставки уточняйте у менеджера.
О модели
Базовый блок компактного ПЛК серии MELSEC FX3U: ЦПУ, память, блок питания и 32 дискретных входов/выходов в одном корпусе.
Входы 24 В DC (sink/source), выходы транзисторные с общим плюсом (source), питание 24 В DC.
Система наращивается модулями расширения, специальными модулями и адаптерами до 384 точек ввода-вывода с учётом удалённых.
Особенности
- Память программ 64 000 шагов (RAM с батарейной поддержкой), сменные кассеты Flash FX3U-FLROM
- Время выполнения базовой инструкции 0,065 мкс
- До 8 высокоскоростных счётчиков: 6 однофазных по 100 кГц и 2 по 10 кГц, двухфазные до 50 кГц
- Встроенный порт RS-422 для программирования и панелей оператора
- Встроенные часы реального времени
- Слот для платы расширения (RS-232/RS-422/RS-485/USB) и подключение специальных адаптеров слева
- 3 импульсных выхода до 100 кГц для позиционирования
Технические характеристики Mitsubishi Electric FX3U-32MT/DSS
| Дискретные входы | 16 × 24 В DC (sink/source) |
|---|---|
| Дискретные выходы | 16 × транзистор, source (5–30 В DC, 0,5 А на выход) |
| Напряжение питания | 24 В DC (+20 %/−30 %) |
| Потребляемая мощность | 30 Вт |
| Память программ | 64 000 шагов, RAM (батарея FX3U-32BL) |
| Макс. число точек ввода-вывода | 256 локальных, до 384 с удалёнными |
| Степень защиты | IP10 |
| Рабочая температура | 0…55 °C |
| Габариты (Ш×В×Г) | 150×90×86 мм |
| Масса | 0,65 кг |
Расшифровка обозначения
| FX3U | серия |
|---|---|
| 32 | общее число входов/выходов |
| M | базовый блок (main unit) |
| T | транзисторные выходы |
| /DSS | питание 24 В DC, входы sink/source, выходы source |
Исполнения
в серии есть исполнения /ES (реле, AC), /ESS (транзистор source, AC), /DS (реле, DC), /DSS (транзистор source, DC), а также /ES с транзистором sink (MT/ES) и MT/DS
Совместимость
По данным Mitsubishi Electric:
- модули расширения FX2N/FX3U
- платы FX3U-232-BD, FX3U-422-BD, FX3U-485-BD, FX3U-USB-BD, FX3U-CNV-BD
- специальные адаптеры FX3U-…-ADP (через плату FX3U-…-BD)
- кассеты памяти FX3U-FLROM-16/64/64L/1M
- батарея FX3U-32BL
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Напряжение питания | Потребляемая мощность | Рабочая температура |
|---|---|---|---|
| Mitsubishi Electric FX3U-32DP | — | — | — |
| Mitsubishi Electric FX3U-32MR/DS | 24 В DC (+20 %/−30 %) | 30 Вт | 0…55 °C |
| Mitsubishi Electric FX3U-32MR/ES | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 35 ВА | 0…55 °C |
| Mitsubishi Electric FX3U-32MT/DSS — эта модель | 24 В DC (+20 %/−30 %) | 30 Вт | 0…55 °C |
| Mitsubishi Electric FX3U-32MT/ESS | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 35 ВА | 0…55 °C |
| Mitsubishi Electric FX3U-3A-ADP | — | — | — |
| Mitsubishi Electric FX3U-422-BD | — | — | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC FX (FX1/FX2/FX3) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
