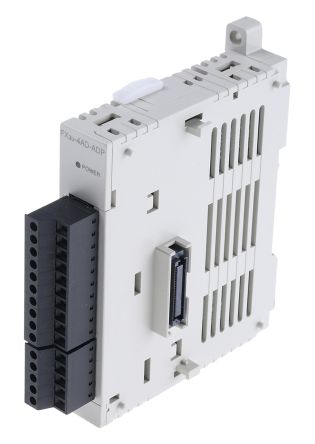

Mitsubishi Electric FX3U-4AD-ADP Модуль расширения
товары бренда i
Mitsubishi Electric FX3U-4AD-ADP — специальный адаптер аналогового ввода на 4 канала для FX3.
Изделие снято с производства Mitsubishi Electric. Замена по данным производителя — Mitsubishi Electric FX5-4AD-ADP. Наличие и сроки поставки уточняйте у менеджера.
О модели
Компактный адаптер 4 аналоговых входов (12 бит) для базовых блоков серии FX3.
Подключается слева к базовому блоку: к FX3U — через плату FX3U-CNV-BD или коммуникационную плату FX3U-…-BD, к FX3UC/FX3GC/FX3GE — напрямую.
Особенности
- 4 входа 0–10 В DC или 4–20 мА
- Не занимает точек ввода-вывода
- Данные обновляются каждый цикл программы
Технические характеристики Mitsubishi Electric FX3U-4AD-ADP
| Число каналов | 4 входа |
|---|---|
| Входные диапазоны | 0–10 В DC; 4–20 мА DC |
| Разрядность / разрешение | 12 бит (2,5 мВ) / 11 бит (10 мкА) |
| Точность | ±0,5 % при 25±5 °C; ±1,0 % при 0…55 °C |
| Время преобразования | 200 мкс (FX3U/FX3UC) |
| Питание | 5 В DC 15 мА, 24 В DC 40 мА |
| Занимаемые точки ввода-вывода | 0 |
| Габариты (Ш×В×Г) | 17,6×90×89,5 мм |
| Масса | 0,1 кг |
Совместимость
По данным Mitsubishi Electric:
- FX3U (через FX3U-CNV-BD / плату BD)
- FX3UC, FX3GC, FX3GE
- FX3S, FX3G через переходник
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Напряжение питания | Потребляемая мощность | Рабочая температура |
|---|---|---|---|
| Mitsubishi Electric FX3U-48MT/DSS | 24 В DC (+20 %/−30 %) | 35 Вт | 0…55 °C |
| Mitsubishi Electric FX3U-48MT/ESS | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 40 ВА | 0…55 °C |
| Mitsubishi Electric FX3U-4AD | — | — | — |
| Mitsubishi Electric FX3U-4AD-ADP — эта модель | — | — | — |
| Mitsubishi Electric FX3U-4AD-PNK-ADP | — | — | — |
| Mitsubishi Electric FX3U-4AD-PT-ADP | — | — | — |
| Mitsubishi Electric FX3U-4AD-PTW-ADP | — | — | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC FX (FX1/FX2/FX3) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
