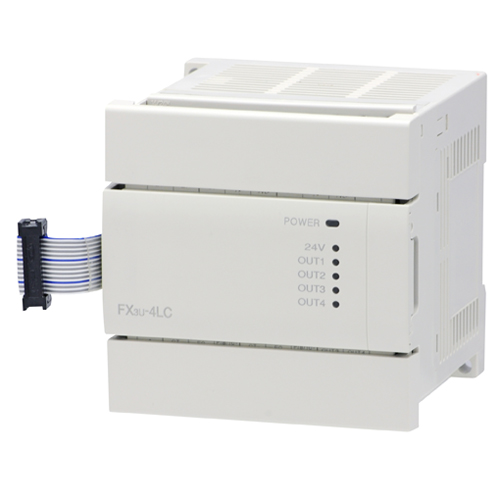

Mitsubishi Electric FX3U-4LC Модуль температурного регулирования
товары бренда i
Mitsubishi Electric FX3U-4LC — модуль регулирования температуры на 4 канала для FX3U/FX3UC.
Изделие снято с производства Mitsubishi Electric. Замена по данным производителя — Mitsubishi Electric FX5-4LC. Наличие и сроки поставки уточняйте у менеджера.
О модели
Специальный модуль с 4 входами для термопар и термосопротивлений и 4 транзисторными выходами (открытый коллектор) для ПИД-регулирования нагрева/охлаждения.
Параметры ПИД настраиваются автонастройкой; каналы развязаны между собой, предусмотрен контроль обрыва нагревателя по токовому трансформатору.
Особенности
- 4 канала ПИД-регулирования с автонастройкой
- Входы: термопары K, J, R, S, E, T, B, N, PLII, W5Re/W26Re, U, L; Pt100, JPt100, Pt1000; малые напряжения
- 4 транзисторных выхода NPN (открытый коллектор)
- Контроль обрыва нагревателя (CT)
- Гальваническая развязка каналов
Технические характеристики Mitsubishi Electric FX3U-4LC
| Число каналов | 4 входа, 4 выхода |
|---|---|
| Разрешение | 0,1 или 1 °C |
| Точность | ±0,3…0,7 % ПШ (зависит от температуры окружающей среды) |
| Питание | 5 В DC 160 мА от базового блока, 24 В DC 50 мА |
| Занимаемые точки ввода-вывода | 8 |
| Габариты (Ш×В×Г) | 90×90×86 мм |
| Масса | 0,4 кг |
Совместимость
По данным Mitsubishi Electric:
- базовые блоки FX3U
- FX3UC через FX2NC-CNV-IF или FX3UC-1PS-5V
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Напряжение питания | Потребляемая мощность | Рабочая температура |
|---|---|---|---|
| Mitsubishi Electric FX3U-4AD-TC-ADP | — | — | — |
| Mitsubishi Electric FX3U-4DA | — | — | — |
| Mitsubishi Electric FX3U-4DA-ADP | — | — | — |
| Mitsubishi Electric FX3U-4LC — эта модель | — | — | — |
| Mitsubishi Electric FX3U-64DP-M | — | — | — |
| Mitsubishi Electric FX3U-64MR/DS | 24 В DC (+20 %/−30 %) | 40 Вт | 0…55 °C |
| Mitsubishi Electric FX3U-64MR/ES | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 45 ВА | 0…55 °C |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC FX (FX1/FX2/FX3) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
