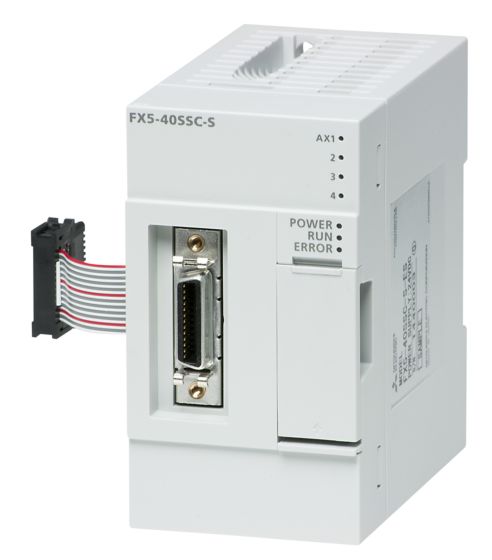

Mitsubishi Electric FX5-40SSC-S Модуль позиционирования по 4 осям
товары бренда i
Mitsubishi Electric FX5-40SSC-S — модуль Simple Motion MELSEC iQ-F (4 оси, SSCNET III/H).
О модели
FX5-40SSC-S — модуль управления движением Simple Motion на 4 оси с подключением сервоусилителей по оптической сети SSCNET III/H.
Выполняет позиционирование, интерполяцию, управление скоростью и моментом, синхронное управление; параметры хранятся во флеш-памяти без батареи.
Особенности
- Сеть SSCNET III/H (до 100 м между станциями)
- Цикл 0,888/1,777 мс
- Линейная интерполяция 2–4 осей, круговая — 2 осей
- 600 позиционных данных на ось
- Вход ручного генератора/энкодера до 1 Мимп/с (дифф.)
- Сервоусилители MR-J4-B, MR-J5-B, MR-JE-B
Технические характеристики Mitsubishi Electric FX5-40SSC-S
| Число осей | 4 |
|---|---|
| Сеть | SSCNET III/H |
| Цикл управления | 0,888 / 1,777 мс |
| Интерполяция | линейная 2–4 осей, круговая 2 осей |
| Позиционные данные | 600 на ось |
| Расстояние между станциями | до 100 м (SSCNET III/H), 50 м (SSCNET III) |
| Внешнее питание | 24 В DC (+20 %/−15 %), 6 Вт |
| Занимаемые точки ввода-вывода | 8 |
| Масса | около 0,3 кг |
Совместимость
По данным Mitsubishi Electric:
- ЦПУ FX5U, FX5UC, FX5UJ
- сервоусилители MR-J4-B, MR-J5-B, MR-JE-B
- кабели SSCNET III MR-J3BUS□M
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Входы | Выходы | Напряжение питания |
|---|---|---|---|
| Mitsubishi Electric FX5-30EC | — | — | — |
| Mitsubishi Electric FX5-32ER/DS | 16, 24 В DC, sink/source | 16, реле, до 240 В AC / 30 В DC, 2 А на точку | 24 В DC (−30 %/+20 %) |
| Mitsubishi Electric FX5-32ER/ES | 16, 24 В DC, sink/source | 16, реле, до 240 В AC / 30 В DC, 2 А на точку | 100–240 В AC, 50/60 Гц |
| Mitsubishi Electric FX5-40SSC-S — эта модель | — | — | — |
| Mitsubishi Electric FX5-422-BD-GOT | — | — | — |
| Mitsubishi Electric FX5-485ADP | — | — | — |
| Mitsubishi Electric FX5-485-BD | — | — | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC iQ-F (FX5) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric FX5-40SSC-S Модуль позиционирования по 4 осям под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
