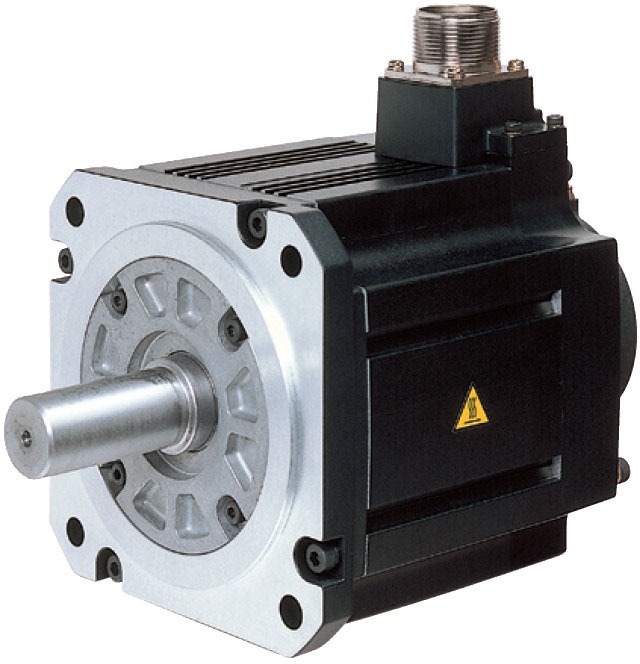

Mitsubishi Electric HF-SP5024K 5KW 2000RPM (212504)
товары бренда i
Mitsubishi Electric HF-SP5024K — серводвигатель HF-SP (MELSERVO-J3), 5,0 кВт, 400 В, вал со шпонкой.
Изделие снято с производства Mitsubishi Electric. Замена по данным производителя — Mitsubishi Electric HG-SR5024. Наличие и сроки поставки уточняйте у менеджера.
О модели
Серводвигатель серии HF-SP (средняя инерция, средняя мощность) поколения MELSERVO-J3: 5,0 кВт, номинальный момент 23,9 Н·м при 2000 об/мин, класс напряжения 400 В.
Энкодер 18 бит, 262 144 имп/об, исполнение IP67; штатно работал с усилителями MR-J3-500A4/B4/T4.
Серия MR-J3 и двигатели HF-KP/HF-MP/HF-SP сняты с производства (приём заказов до 31.05.2019, ремонт до 31.05.2026); замена по справочнику Mitsubishi — HG-SR5024.
Особенности
- Энкодер 18 бит, 262 144 имп/об
- Степень защиты IP67 (кроме прохода вала)
- Класс изоляции F
- Максимальный момент 71,6 Н·м
- Вал со шпоночным пазом (K)
Технические характеристики Mitsubishi Electric HF-SP5024K
| Номинальная мощность | 5,0 кВт |
|---|---|
| Номинальный момент | 23,9 Н·м |
| Максимальный момент | 71,6 Н·м |
| Номинальная / максимальная скорость | 2000 / 3000 об/мин |
| Номинальный / максимальный ток | 12 / 36 А |
| Момент инерции | 97,0 × 10⁻⁴ кг·м² |
| Энкодер | 18 бит, 262 144 имп/об |
| Степень защиты | IP67 |
| Класс напряжения | 400 В |
| Масса | 22 кг |
Расшифровка обозначения
| HF-SP | HF-SP (средняя инерция, средняя мощность) |
|---|---|
| 50 | номинальная мощность 5,0 кВт |
| 2 | номинальная скорость 2000 об/мин |
| 4 | класс напряжения 400 В AC |
| K | шпоночный паз / со шпонкой |
Совместимость
По данным Mitsubishi Electric:
- сервоусилители MR-J3-500A4/B4/T4
- сервоусилители MR-J4-500_4(-RJ) (поддерживают HF-SP по справочнику перехода J3→J4)
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Номинальная мощность | Номинальный момент | Максимальный момент |
|---|---|---|---|
| Mitsubishi Electric HF-SP5024 | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HF-SP5024B | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HF-SP5024BK | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HF-SP5024K — эта модель | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HF-SP502B | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HF-SP502BJ | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HF-SP502J | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
Другие модели этой группы, в том числе снятые с производства, — на странице Серводвигатели и линейные двигатели Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric HF-SP5024K 5KW 2000RPM (212504) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
