Mitsubishi Electric HG-JR353 (261544)
товары бренда i

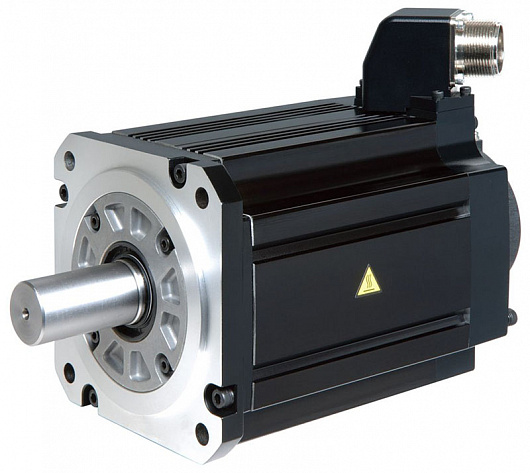

Mitsubishi Electric HG-JR353 — серводвигатель HG-JR 3000 об/мин (MELSERVO-J4), 3,3/3,5 кВт, 200 В.
О модели
Серводвигатель серии HG-JR (низкая инерция, средняя мощность), ряд 3000 об/мин, класс 200 В.
Номинальная мощность зависит от усилителя: с MR-J4-350 — 3,3 кВт (10,5 Н·м), с MR-J4-500 — 3,5 кВт (11,1 Н·м) и максимальный момент 44,6 Н·м вместо 32 Н·м.
Энкодер 22 бит (4 194 304 имп/об), исполнение IP67, сальник установлен штатно.
Особенности
- Энкодер 22 бит, 4 194 304 имп/об
- Степень защиты IP67
- Максимальная скорость 6000 об/мин
- Мощность 3,5 кВт при работе с MR-J4-500
Технические характеристики Mitsubishi Electric HG-JR353
| Номинальная мощность | 3,3 кВт (3,5 кВт с MR-J4-500) |
|---|---|
| Номинальный момент | 10,5 Н·м (11,1 Н·м с MR-J4-500) |
| Максимальный момент | 32,0 Н·м (44,6 Н·м с MR-J4-500) |
| Номинальная / максимальная скорость | 3000 / 6000 об/мин |
| Номинальный / максимальный ток | 17 / 51 А (18 / 71 А с MR-J4-500) |
| Момент инерции | 13,2 × 10⁻⁴ кг·м² |
| Энкодер | 22 бит, 4 194 304 имп/об |
| Степень защиты | IP67 |
| Масса | 13 кг |
Расшифровка обозначения
| HG-JR | низкая инерция, средняя/большая мощность |
|---|---|
| 35 | 3,5 кВт (фактическая мощность зависит от усилителя) |
| 3 | 3000 об/мин |
Совместимость
По данным Mitsubishi Electric:
- сервоусилители MR-J4-350GF/B/A(-RJ)
- MR-J4-500GF/B/A(-RJ) — с повышенной мощностью
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Номинальная мощность | Номинальный момент | Максимальный момент |
|---|---|---|---|
| Mitsubishi Electric HF-SP702J | 7,0 кВт | 33,4 Н·м | 100 Н·м |
| Mitsubishi Electric HG-JR15K1MB | 15 кВт | 95,5 Н·м | 286 Н·м |
| Mitsubishi Electric HG-JR203B | 2,0 кВт | 6,4 Н·м | 19,1 Н·м (25,5 Н·м с MR-J4-350) |
| Mitsubishi Electric HG-JR353 — эта модель | 3,3 кВт (3,5 кВт с MR-J4-500) | 10,5 Н·м (11,1 Н·м с MR-J4-500) | 32,0 Н·м (44,6 Н·м с MR-J4-500) |
| Mitsubishi Electric HG-JR353B | 3,3 кВт (3,5 кВт с MR-J4-500) | 10,5 Н·м (11,1 Н·м с MR-J4-500) | 32,0 Н·м (44,6 Н·м с MR-J4-500) |
| Mitsubishi Electric HG-JR353BW0C | 3,3 кВт (3,5 кВт с MR-J4-500) | 10,5 Н·м (11,1 Н·м с MR-J4-500) | 32,0 Н·м (44,6 Н·м с MR-J4-500) |
| Mitsubishi Electric HG-JR353W0C | 3,3 кВт (3,5 кВт с MR-J4-500) | 10,5 Н·м (11,1 Н·м с MR-J4-500) | 32,0 Н·м (44,6 Н·м с MR-J4-500) |
Другие модели этой группы, в том числе снятые с производства, — на странице Серводвигатели и линейные двигатели Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric HG-JR353 (261544) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
