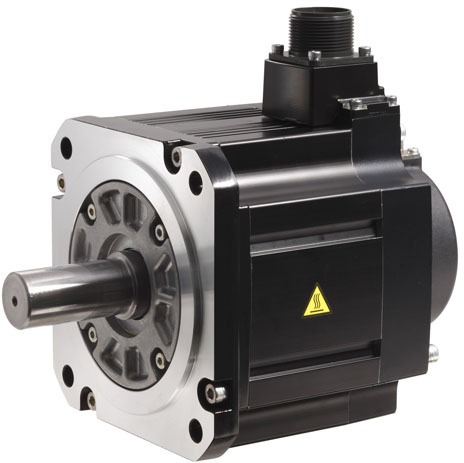

Mitsubishi Electric HG-SR102G1H 1KW 2000RPM 1/11 (306804)
товары бренда i
Mitsubishi Electric HG-SR102G1H — мотор-редуктор: серводвигатель MELSERVO-J4 серии HG-SR (средняя инерция, средняя мощность) с редуктором общепромышленного применения.
О модели
HG-SR102G1H — серводвигатель Mitsubishi Electric средней инерции и средней мощности класса 200 В для сервоусилителей MELSERVO-J4.
Номинальная мощность 1,0 кВт, номинальный момент 4,77 Н·м, максимальный 14,3 Н·м при номинальной частоте вращения 2000 об/мин.
Двигатель поставляется с редуктором общепромышленного применения (на лапах, G1H), передаточное отношение 1/11; по данным Mitsubishi, стандартные HG-SR G1/G1H имеют вал со шпонкой, сальник у мотор-редукторов не ставится.
Особенности
- Энкодер абсолютный/инкрементальный 22 бит (4 194 304 имп/об)
- Степень защиты IP67 (без учёта прохода вала)
- Класс изоляции 155 (F), естественное охлаждение
- Средняя инерция — устойчивая работа с массивной нагрузкой
- Вал со шпонкой
Технические характеристики Mitsubishi Electric HG-SR102G1H
| Номинальная мощность | 1,0 кВт |
|---|---|
| Номинальный момент | 4,77 Н·м |
| Максимальный момент | 14,3 Н·м |
| Номинальная / максимальная частота вращения | 2000 / 3000 об/мин |
| Класс напряжения | 200 В |
| Номинальный ток | 5,6 А |
| Максимальный ток | 17,4 А |
| Момент инерции ротора | 11,6 ×10⁻⁴ кг·м² |
| Энкодер | 22 бит (4 194 304 имп/об) |
| Степень защиты | IP67 |
| Редуктор | G1H — общепромышленный, крепление на лапах, передаточное отношение 1/11 |
Расшифровка обозначения
| HG-SR | средняя инерция, средняя мощность |
|---|---|
| 10 | номинальная мощность 1,0 кВт |
| 2 | номинальная частота вращения 2000 об/мин |
| G1H | редуктор общепромышленного применения, крепление на лапах |
Исполнения
у HG-SR исполнения: B — с тормозом, J — с сальником, K — со шпонкой, G1/G1H — с редуктором, 4 в конце мощности — 400 В
Совместимость
По данным Mitsubishi Electric:
- сервоусилители MR-J4-100_ (MR-J4-100GF/B/A/TM)
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Номинальная мощность | Номинальный момент | Максимальный момент |
|---|---|---|---|
| Mitsubishi Electric HG-SN52JK | 0,5 кВт | 2,39 Н·м | 7,16 Н·м |
| Mitsubishi Electric HG-SR102 | 1,0 кВт | 4,77 Н·м | 14,3 Н·м |
| Mitsubishi Electric HG-SR1024 | 1,0 кВт | 4,77 Н·м | 14,3 Н·м |
| Mitsubishi Electric HG-SR102G1H — эта модель | 1,0 кВт | 4,77 Н·м | 14,3 Н·м |
| Mitsubishi Electric HG-SR1524B | 1,5 кВт | 7,16 Н·м | 21,5 Н·м |
| Mitsubishi Electric HG-SR1524K | 1,5 кВт | 7,16 Н·м | 21,5 Н·м |
| Mitsubishi Electric HG-SR2024B | 2,0 кВт | 9,55 Н·м | 28,6 Н·м |
Другие модели этой группы, в том числе снятые с производства, — на странице Серводвигатели и линейные двигатели Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric HG-SR102G1H 1KW 2000RPM 1/11 (306804) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
