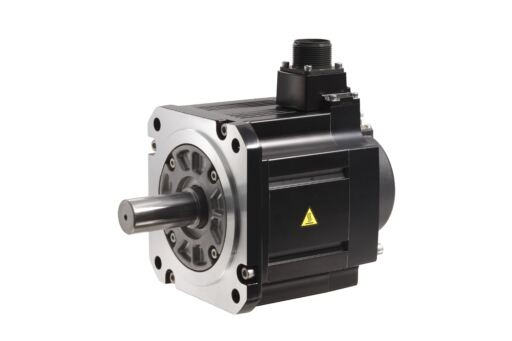

Mitsubishi Electric HG-SR352J (289519)
товары бренда i
Mitsubishi Electric HG-SR352J — серводвигатель MELSERVO-J4 серии HG-SR (средняя инерция, средняя мощность).
О модели
HG-SR352J — серводвигатель Mitsubishi Electric средней инерции и средней мощности класса 200 В для сервоусилителей MELSERVO-J4.
Номинальная мощность 3,5 кВт, номинальный момент 16,7 Н·м, максимальный 50,1 Н·м при номинальной частоте вращения 2000 об/мин.
Исполнение с сальником на валу (суффикс J).
Особенности
- Энкодер абсолютный/инкрементальный 22 бит (4 194 304 имп/об)
- Степень защиты IP67 (без учёта прохода вала)
- Класс изоляции 155 (F), естественное охлаждение
- Средняя инерция — устойчивая работа с массивной нагрузкой
- Сальник на валу
Технические характеристики Mitsubishi Electric HG-SR352J
| Номинальная мощность | 3,5 кВт |
|---|---|
| Номинальный момент | 16,7 Н·м |
| Максимальный момент | 50,1 Н·м |
| Номинальная / максимальная частота вращения | 2000 / 3000 об/мин |
| Класс напряжения | 200 В |
| Номинальный ток | 14 А |
| Максимальный ток | 45 А |
| Момент инерции ротора | 78,6 ×10⁻⁴ кг·м² |
| Энкодер | 22 бит (4 194 304 имп/об) |
| Степень защиты | IP67 |
| Масса | 16 кг |

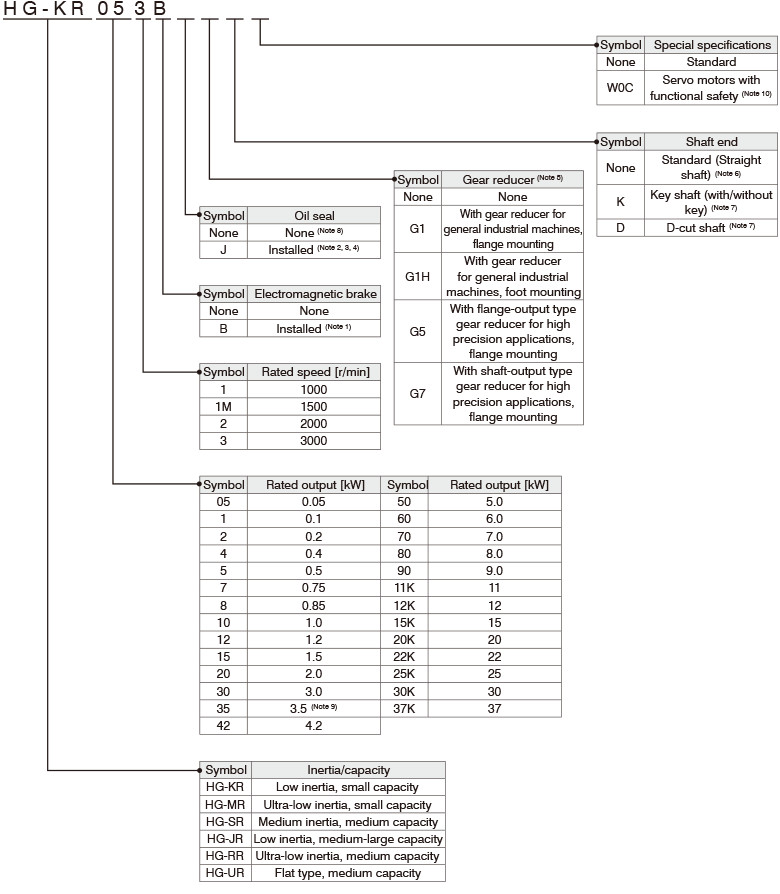

Расшифровка обозначения
| HG-SR | средняя инерция, средняя мощность |
|---|---|
| 35 | номинальная мощность 3,5 кВт |
| 2 | номинальная частота вращения 2000 об/мин |
| J | сальник |
Исполнения
у HG-SR исполнения: B — с тормозом, J — с сальником, K — со шпонкой, G1/G1H — с редуктором, 4 в конце мощности — 400 В
Совместимость
По данным Mitsubishi Electric:
- сервоусилители MR-J4-350_ (MR-J4-350GF/B/A/TM)
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Номинальная мощность | Номинальный момент | Максимальный момент |
|---|---|---|---|
| Mitsubishi Electric HG-SR352 | 3,5 кВт | 16,7 Н·м | 50,1 Н·м |
| Mitsubishi Electric HG-SR3524 | 3,5 кВт | 16,7 Н·м | 50,1 Н·м |
| Mitsubishi Electric HG-SR3524B | 3,5 кВт | 16,7 Н·м | 50,1 Н·м |
| Mitsubishi Electric HG-SR352J — эта модель | 3,5 кВт | 16,7 Н·м | 50,1 Н·м |
| Mitsubishi Electric HG-SR5024K | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HG-SR502B | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HG-SR502BJ | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
Другие модели этой группы, в том числе снятые с производства, — на странице Серводвигатели и линейные двигатели Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric HG-SR352J (289519) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
