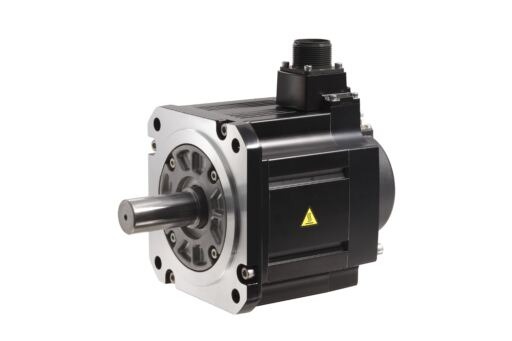

Mitsubishi Electric HG-SR7024BK 7KW 2000RPM (293350)
товары бренда i
Mitsubishi Electric HG-SR7024BK — серводвигатель MELSERVO-J4 серии HG-SR (средняя инерция, средняя мощность).
О модели
HG-SR7024BK — серводвигатель Mitsubishi Electric средней инерции и средней мощности класса 400 В для сервоусилителей MELSERVO-J4.
Номинальная мощность 7,0 кВт, номинальный момент 33,4 Н·м, максимальный 100 Н·м при номинальной частоте вращения 2000 об/мин.
Исполнение со встроенным электромагнитным тормозом удержания 24 В DC (статический момент 44 Н·м); тормоз предназначен только для удержания, не для торможения при замедлении.
Исполнение со шпоночным валом (суффикс K).
Особенности
- Энкодер абсолютный/инкрементальный 22 бит (4 194 304 имп/об)
- Степень защиты IP67 (без учёта прохода вала)
- Класс изоляции 155 (F), естественное охлаждение
- Средняя инерция — устойчивая работа с массивной нагрузкой
- Пружинный тормоз удержания 24 В DC, 44 Н·м
- Вал со шпонкой
Технические характеристики Mitsubishi Electric HG-SR7024BK
| Номинальная мощность | 7,0 кВт |
|---|---|
| Номинальный момент | 33,4 Н·м |
| Максимальный момент | 100 Н·м |
| Номинальная / максимальная частота вращения | 2000 / 3000 об/мин |
| Класс напряжения | 400 В |
| Номинальный ток | 13 А |
| Момент инерции ротора | 161 ×10⁻⁴ кг·м² |
| Энкодер | 22 бит (4 194 304 имп/об) |
| Степень защиты | IP67 |
| Масса | 33 кг |
| Тормоз: напряжение / мощность | 24 В DC / 34 Вт |
Расшифровка обозначения
| HG-SR | средняя инерция, средняя мощность |
|---|---|
| 70 | номинальная мощность 7,0 кВт |
| 2 | номинальная частота вращения 2000 об/мин |
| 4 | класс напряжения 400 В |
| B | электромагнитный тормоз |
| K | шпоночный вал |
Исполнения
у HG-SR исполнения: B — с тормозом, J — с сальником, K — со шпонкой, G1/G1H — с редуктором, 4 в конце мощности — 400 В
Совместимость
По данным Mitsubishi Electric:
- сервоусилители MR-J4-700_4 (MR-J4-700GF4/B4/A4/TM4) или MR-J4-DU900B4
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Номинальная мощность | Номинальный момент | Максимальный момент |
|---|---|---|---|
| Mitsubishi Electric HG-SR502BJ | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HG-SR502G1 | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HG-SR502J | 5,0 кВт | 23,9 Н·м | 71,6 Н·м |
| Mitsubishi Electric HG-SR7024BK — эта модель | 7,0 кВт | 33,4 Н·м | 100 Н·м |
| Mitsubishi Electric HG-SR7024K | 7,0 кВт | 33,4 Н·м | 100 Н·м |
| Mitsubishi Electric HG-SR702BK | 7,0 кВт | 33,4 Н·м | 100 Н·м |
| Mitsubishi Electric HG-SR702J | 7,0 кВт | 33,4 Н·м | 100 Н·м |
Другие модели этой группы, в том числе снятые с производства, — на странице Серводвигатели и линейные двигатели Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric HG-SR7024BK 7KW 2000RPM (293350) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
