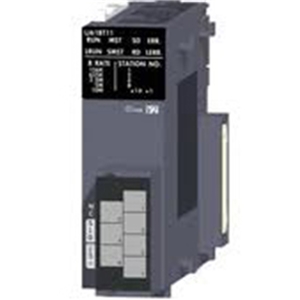

Mitsubishi Electric LJ61BT11 Коммуникационный модуль сети CC-Link
товары бренда i
Mitsubishi Electric LJ61BT11 — ведущий/локальный модуль сети CC-Link Ver.2 для MELSEC-L.
О модели
Модуль подключает ПЛК MELSEC-L к полевой сети CC-Link в роли ведущей или локальной станции.
Поддерживает CC-Link Ver.1 и Ver.2 (до 8192 точек RX/RY и 2048 регистров на систему), скорость 156 кбит/с … 10 Мбит/с.
Особенности
- Ведущая или локальная станция CC-Link
- CC-Link Ver.1 и Ver.2
- До 64 станций
- Расширенный циклический обмен ×1/×2/×4/×8
- Скорость 156 кбит/с … 10 Мбит/с
Технические характеристики Mitsubishi Electric LJ61BT11
| Сеть | CC-Link Ver.1 / Ver.2 |
|---|---|
| Скорость | 156 кбит/с / 625 кбит/с / 2,5 / 5 / 10 Мбит/с |
| Макс. длина линии | 1200 м … 100 м (по скорости) |
| Макс. число станций | 64 |
| Точек на систему (Ver.2) | RX/RY 8192, RWw/RWr 2048 |
| Занимаемые точки ввода-вывода | 32 |
| Потребляемый ток (5 В DC) | 0,46 А |
| Габариты (В×Ш×Г) | 90 × 28,5 × 118 мм |
| Масса | 0,15 кг |
Совместимость
По данным Mitsubishi Electric:
- ПЛК MELSEC-L (без шасси, модули стыкуются друг с другом)
- кабель CC-Link Ver.1.10
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Потребляемый ток (5 В DC) | Подключение | Занимаемые точки ввода-вывода |
|---|---|---|---|
| Mitsubishi Electric LC06E | — | — | — |
| Mitsubishi Electric LC10E | — | — | — |
| Mitsubishi Electric LC30E | — | — | — |
| Mitsubishi Electric LJ61BT11 — эта модель | 0,46 А | — | 32 |
| Mitsubishi Electric LJ71C24 | 0,39 А | — | 32 |
| Mitsubishi Electric LJ71C24-R2 | 0,26 А | — | 32 |
| Mitsubishi Electric LX40C6 | — | 18-контактный клеммник (M3) | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC-L Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric LJ61BT11 Коммуникационный модуль сети CC-Link под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
