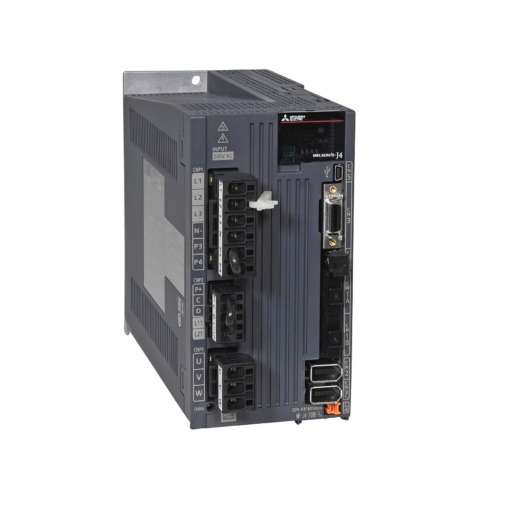

Mitsubishi Electric MR-J4-350B-RU (279415)
товары бренда i
Mitsubishi Electric MR-J4-350B-RU — сервоусилитель MELSERVO-J4, 3,5 кВт, 200 В, интерфейс SSCNET III/H (исполнение -RJ без встроенного динамического тормоза).
О модели
Одноосевой сервоусилитель серии MELSERVO-J4 на 3,5 кВт, управляемый по сети SSCNET III/H от контроллера движения Mitsubishi.
Питание силовой цепи — 3-фазное 200–240 В AC, 50/60 Гц; номинальный выходной ток 17,0 А. Функция безопасного отключения момента STO (IEC/EN 61800-5-2) встроена.
Исполнение -RJ без встроенного динамического тормоза.
Особенности
- Цикл обмена SSCNET III/H 0,222 / 0,444 / 0,888 мс
- Встроенная функция STO (IEC/EN 61800-5-2), до категории 3 PL e / SIL 3
- Подавление вибраций Advanced vibration suppression control II, адаптивный фильтр II, робастный фильтр
- Автонастройка и настройка в одно касание (one-touch tuning)
- Функции tough drive, регистратор работы (drive recorder), диагностика механики
- Работа с двигателями серии HG с энкодером 22 бит (4 194 304 имп/об)
- Подключение к ПК по USB (MR Configurator2)
Технические характеристики Mitsubishi Electric MR-J4-350B-RU
| Номинальная мощность | 3,5 кВт |
|---|---|
| Интерфейс управления | SSCNET III/H |
| Питание силовой цепи | 3-фазное 200–240 В AC, 50/60 Гц |
| Номинальный выходной ток | 17,0 А |
| Номинальный входной ток (3-фазное питание) | 16,0 А |
| Встроенный тормозной резистор, допустимая мощность | 100 Вт |
| Динамический тормоз | отсутствует (исполнение RU) |
| Функция безопасности | STO (IEC/EN 61800-5-2) |
| Масса | 2,3 кг |
Расшифровка обозначения
| MR-J4 | сервоусилитель общего назначения серии MELSERVO-J4 |
|---|---|
| 350 | номинальная мощность 3,5 кВт |
| B | интерфейс SSCNET III/H |
| (нет цифры) | питание 3-фазное или 1-фазное 200 В AC |
| RU | исполнение -RJ без встроенного динамического тормоза |
Исполнения
базовое исполнение без суффикса; -RJ — с входом датчика нагрузки и поддержкой MR-D30; -KS — -RJ со спецпокрытием плат 3C2; -RU — -RJ без динамического тормоза; -LL — для управления давлением; -RJ020 — для сети MR-J2S-B; -RJ010 — для CC-Link IE Field
Совместимость
По данным Mitsubishi Electric:
- HG-SR301(B)
- HG-SR352(B)
- HG-JR353(B)
- HG-JR153(B)/203(B) с повышенным максимальным моментом
- HG-RR203(B)
- HG-UR202(B)
- модуль функциональной безопасности MR-D30 (для исполнения -RJ)
- ПО MR Configurator2
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Питание силовой цепи | Номинальный выходной ток | Функция безопасности |
|---|---|---|---|
| Mitsubishi Electric MR-J4-350B-LL | 3 фазы 200–240 В AC, 50/60 Гц | 17,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B-RJ | 3-фазное 200–240 В AC, 50/60 Гц | 17,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B-RJ020 | 3-фазное 200–240 В AC, 50/60 Гц | 17,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B-RU — эта модель | 3-фазное 200–240 В AC, 50/60 Гц | 17,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-40A | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-40A1 | 1-фазное 100–120 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-40A1-RJ | 1-фазное 100–120 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
Другие модели этой группы, в том числе снятые с производства, — на странице Сервоусилители MELSERVO MR и аксессуары Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
