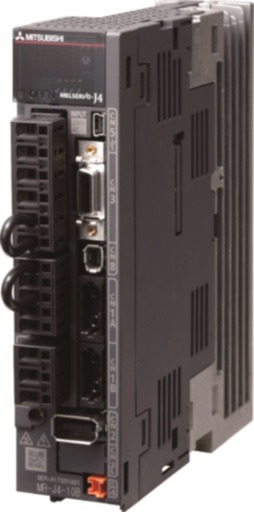

Mitsubishi Electric MR-J4-40B-RJ020 (268777)
товары бренда i
Mitsubishi Electric MR-J4-40B-RJ020 — сервоусилитель MELSERVO-J4, 0,4 кВт, 200 В, интерфейс SSCNET (MR-J2S-B) через преобразователь MR-J4-T20.
О модели
Одноосевой сервоусилитель серии MELSERVO-J4 на 0,4 кВт, управляемый по сети SSCNET старых контроллеров MR-J2S-B (в паре с MR-J4-T20).
Питание силовой цепи — 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц; номинальный выходной ток 2,8 А. Функция безопасного отключения момента STO (IEC/EN 61800-5-2) встроена.
Исполнение для работы с преобразователем MR-J4-T20 в сети SSCNET контроллеров MR-J2S-B (режим совместимости с J2S).
Особенности
- Функции и характеристики эквивалентны MR-J2S-B (режим совместимости J2S); совместим с контроллерами A171SHCPU(N), A172SHCPU(N), A173UHCPU, A273UHCPU, A1SD75M, QD75M, Q172CPU(N), Q173CPU(N)
- Встроенная функция STO (IEC/EN 61800-5-2), до категории 3 PL e / SIL 3
- Подавление вибраций Advanced vibration suppression control II, адаптивный фильтр II, робастный фильтр
- Автонастройка и настройка в одно касание (one-touch tuning)
- Функции tough drive, регистратор работы (drive recorder), диагностика механики
- Работа с двигателями серии HG с энкодером 22 бит (4 194 304 имп/об)
- Подключение к ПК по USB (MR Configurator2)
Технические характеристики Mitsubishi Electric MR-J4-40B-RJ020
| Номинальная мощность | 0,4 кВт |
|---|---|
| Интерфейс управления | SSCNET (MR-J2S-B) через преобразователь MR-J4-T20 |
| Питание силовой цепи | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц |
| Номинальный выходной ток | 2,8 А |
| Номинальный входной ток (3-фазное питание) | 2,6 А |
| Встроенный тормозной резистор, допустимая мощность | 10 Вт |
| Динамический тормоз | встроенный |
| Функция безопасности | STO (IEC/EN 61800-5-2) |
| Масса | 1 кг |
| Габариты (Ш × В × Г) | 40 × 168 × 170 мм |
Расшифровка обозначения
| MR-J4 | сервоусилитель общего назначения серии MELSERVO-J4 |
|---|---|
| 40 | номинальная мощность 0,4 кВт |
| B | базовый тип с интерфейсом SSCNET III/H |
| (нет цифры) | питание 3-фазное или 1-фазное 200 В AC |
| RJ020 | исполнение для работы с преобразователем MR-J4-T20 в сети SSCNET контроллеров MR-J2S-B (режим совместимости с J2S) |
Исполнения
базовое исполнение без суффикса; -RJ — с входом датчика нагрузки и поддержкой MR-D30; -KS — -RJ со спецпокрытием плат 3C2; -RU — -RJ без динамического тормоза; -LL — для управления давлением; -RJ020 — для сети MR-J2S-B; -RJ010 — для CC-Link IE Field
Совместимость
По данным Mitsubishi Electric:
- HG-KR43(B)
- HG-MR43(B)
- преобразователь MR-J4-T20 (подключение к SSCNET MR-J2S-B)
- ПО MR Configurator2
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Питание силовой цепи | Номинальный выходной ток | Функция безопасности |
|---|---|---|---|
| Mitsubishi Electric MR-J4-40A-RJ | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-40A-RJJ001 | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-40B-RJ | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-40B-RJ020 — эта модель | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц | 2,8 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500A4-RJ | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500B4 | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500B4-KS | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
Другие модели этой группы, в том числе снятые с производства, — на странице Сервоусилители MELSERVO MR и аксессуары Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
