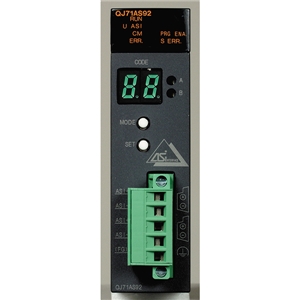

Mitsubishi Electric QJ71AS92 Коммуникационный модуль
товары бренда i
Mitsubishi Electric QJ71AS92 — ведущий модуль сети AS-Interface для MELSEC-Q.
О модели
Модуль работает ведущим (master) в сети AS-Interface по спецификации версии 2.11.
Подключает до 62 ведомых устройств (группы A и B по 31) — датчики и исполнительные механизмы по одному двухпроводному кабелю AS-i.
Питание интерфейсной части — от блока питания AS-i.
Особенности
- AS-Interface Spec. 2.11, ведущая станция
- До 62 ведомых (A/B-адресация)
- До 248 входов и 248 выходов
- Цикл обмена около 5 мс без группировки ведомых (около 10 мс с A/B)
- Длина сети до 100 м, до 300 м с двумя повторителями
- Параметры хранятся в E²PROM
Технические характеристики Mitsubishi Electric QJ71AS92
| Сеть | AS-Interface, спецификация 2.11 |
|---|---|
| Тип станции | ведущая |
| Число ведомых | до 62 (A: 31, B: 31) |
| Дискретные данные | до 248 входов / 248 выходов |
| Скорость обмена | 167 кбит/с |
| Время обновления | ≈5 мс (без группировки), ≈10 мс (с группировкой) |
| Длина сети | до 100 м (до 300 м с 2 повторителями) |
| Питание со стороны AS-i | 30,5 В DC, 46 мА |
| Занимаемые точки ввода-вывода | 32 |
| Потребляемый ток (5 В DC) | 0,40 А |
| Габариты (В×Ш×Г) | 98 × 27,4 × 90 мм |
| Масса | 0,12 кг |
Совместимость
По данным Mitsubishi Electric:
- ПЛК MELSEC-Q
- кабель AS-i, блок питания AS-i
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Потребляемый ток (5 В DC) | Занимаемые точки ввода-вывода | Подключение |
|---|---|---|---|
| Mitsubishi Electric QD75P4N | 0,36 А | 32 | 2 × 40-контактных разъёма (A6CON1/2/4 отдельно) |
| Mitsubishi Electric QD81DL96 | — | 32 | — |
| Mitsubishi Electric QJ61BT11N | 0,46 А | 32 | — |
| Mitsubishi Electric QJ71AS92 — эта модель | 0,40 А | 32 | — |
| Mitsubishi Electric QJ71C24N | 0,31 А | 32 | — |
| Mitsubishi Electric QJ71C24N-R2 | 0,26 А | 32 | — |
| Mitsubishi Electric QJ71C24N-R4 | 0,39 А | 32 | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC-Q Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
