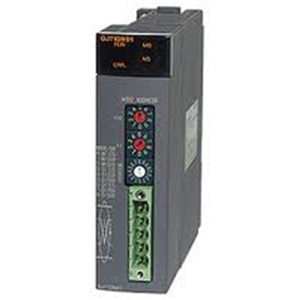

Mitsubishi Electric QJ71DN91 Коммуникационный модуль
товары бренда i
Mitsubishi Electric QJ71DN91 — модуль DeviceNet (ведущий/ведомый) для MELSEC-Q.
О модели
Модуль подключает ПЛК MELSEC-Q к сети DeviceNet и может работать как ведущая станция (клиент группы 2) и как ведомая станция.
В роли ведущего обменивается данными с 63 узлами в режимах polling, bit strobe, change of state и cyclic.
Скорость сети — 125, 250 или 500 кбод.
Особенности
- Ведущая и ведомая функции DeviceNet
- До 63 ведомых узлов
- Ввод-вывод ведущего: до 4096 точек (512 байт) в каждую сторону, до 256 байт на узел
- Сообщения до 240 байт
- Ведомая функция: до 1024 точек (128 байт) в каждую сторону
- Скорость 125 / 250 / 500 кбод
Технические характеристики Mitsubishi Electric QJ71DN91
| Сеть | DeviceNet |
|---|---|
| Функции | ведущий (Group 2 only client) / ведомый (Group 2 server) |
| Адрес узла | 0…63 |
| Обмен ведущего | до 4096 точек (512 байт) на приём и передачу |
| Обмен ведомого | до 1024 точек (128 байт) на приём и передачу |
| Скорость | 125 / 250 / 500 кбод |
| Потребление от сети DeviceNet | 0,03 А |
| Занимаемые точки ввода-вывода | 32 |
| Масса | 0,13 кг |
Совместимость
По данным Mitsubishi Electric:
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Потребляемый ток (5 В DC) | Занимаемые точки ввода-вывода | Подключение |
|---|---|---|---|
| Mitsubishi Electric QJ71C24N | 0,31 А | 32 | — |
| Mitsubishi Electric QJ71C24N-R2 | 0,26 А | 32 | — |
| Mitsubishi Electric QJ71C24N-R4 | 0,39 А | 32 | — |
| Mitsubishi Electric QJ71DN91 — эта модель | — | 32 | — |
| Mitsubishi Electric QJ71E71-100 | 0,50 А | 32 | — |
| Mitsubishi Electric QJ71GP21-SX | 0,85 А | — | — |
| Mitsubishi Electric QJ71LP21GE | 0,55 А | — | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC-Q Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric QJ71DN91 Коммуникационный модуль под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
