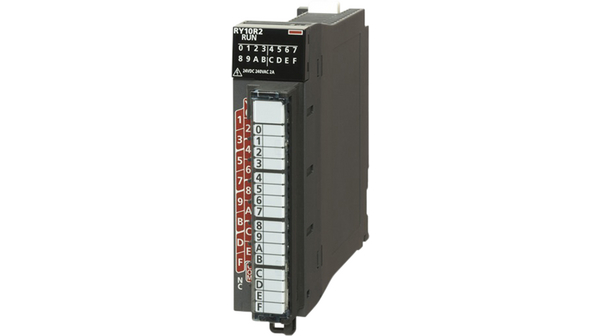

Mitsubishi Electric RY10R2(C) Модуль дискретного вывода
товары бренда i
Mitsubishi Electric RY10R2(C) — модуль релейного вывода MELSEC iQ-R.
О модели
Модуль релейного вывода на 16 выходов для контроллеров MELSEC iQ-R.
Каждый контакт коммутирует до 2 А при 24 В постоянного или 240 В переменного тока, на общий провод — до 8 А.
Подключение через 18-контактную клеммную колодку с винтами M3.
Особенности
- 16 релейных выходов
- 2 А на выход при 24 В пост./240 В перем. тока
- 8 А на общий провод
- Механический ресурс не менее 20 млн срабатываний
- Съёмная клеммная колодка
Технические характеристики Mitsubishi Electric RY10R2(C)
| Число выходов | 16 |
|---|---|
| Тип выхода | реле |
| Коммутируемые напряжение и ток | 24 В пост. 2 А, 240 В перем. 2 А (cos φ = 1) на выход; 8 А на общий |
| Минимальная нагрузка | 5 В пост. тока, 1 мА |
| Максимальное коммутируемое напряжение | 264 В перем., 125 В пост. тока |
| Механический ресурс | не менее 20 млн срабатываний |
| Электрический ресурс | не менее 100 тыс. срабатываний при номинальной нагрузке |
| Максимальная частота коммутации | 3600 раз/ч |
| Время отклика | ВЫКЛ→ВКЛ ≤10 мс, ВКЛ→ВЫКЛ ≤12 мс |
| Подключение | 18-контактная клеммная колодка (винты M3) |
| Потребляемый ток (5 В пост.) | 0,45 А (все выходы включены) |
| Габариты (В × Ш × Г), масса | 106 × 27,8 × 131 мм, 0,22 кг |
Исполнения
RY10R2 — базовое исполнение; RY10R2(C) — исполнение с суффиксом (C)
Совместимость
По данным Mitsubishi Electric:
- базовые шасси MELSEC iQ-R
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Занимаемые точки ввода-вывода | Подключение | Потребляемый ток (5 В пост.) |
|---|---|---|---|
| Mitsubishi Electric RX42C4 | 64 | два 40-контактных разъёма | 0,18 А |
| Mitsubishi Electric RX42C4(C) | 64 | два 40-контактных разъёма | 0,18 А |
| Mitsubishi Electric RY10R2 | — | 18-контактная клеммная колодка (винты M3) | 0,45 А (все выходы включены) |
| Mitsubishi Electric RY10R2(C) — эта модель | — | 18-контактная клеммная колодка (винты M3) | 0,45 А (все выходы включены) |
| Mitsubishi Electric RY40PT5P | 16 | 18-контактная клеммная колодка (винты M3) | 0,13 А |
| Mitsubishi Electric RY40PT5P(C) | 16 | 18-контактная клеммная колодка (винты M3) | 0,13 А |
| Mitsubishi Electric RY41PT1P | 32 | 40-контактный разъём | 0,19 А |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC iQ-R Mitsubishi Electric.
