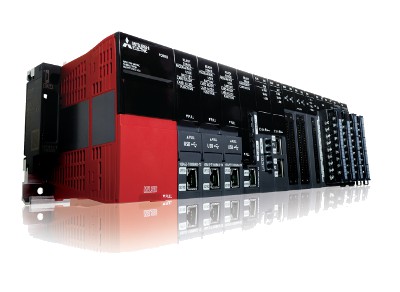

Mitsubishi Electric RY42NT2P(C) Модуль дискретного вывода
товары бренда i
Mitsubishi Electric RY42NT2P(C) — модуль транзисторного вывода (сток, NPN) MELSEC iQ-R.
О модели
Модуль транзисторного вывода на 64 выходов для контроллеров MELSEC iQ-R.
Тип выходов — сток (sink), нагрузка 12/24 В постоянного тока, до 0,2 А на выход.
Есть защита от перегрузки и перегрева, отклик не более 1 мс; подключение — два 40-контактных разъёма.
Особенности
- 64 транзисторных выходов, сток
- Нагрузка 12/24 В пост. тока, до 0,2 А на выход
- Защита от перегрузки и перегрева
- Время отклика не более 1 мс
- Подавление выбросов стабилитроном
Технические характеристики Mitsubishi Electric RY42NT2P(C)
| Число выходов | 64 |
|---|---|
| Тип выхода | транзистор, сток (sink) |
| Напряжение нагрузки | 12/24 В пост. тока (10,2…28,8 В) |
| Максимальный ток нагрузки | 0,2 А на выход, 2 А на общий |
| Время отклика | ВЫКЛ→ВКЛ ≤0,5 мс, ВКЛ→ВЫКЛ ≤1 мс |
| Ток утечки в выключенном состоянии | не более 0,1 мА |
| Внешнее питание | 12/24 В пост. тока, 16 мА на общий (тип.) |
| Точек на общий провод | 32 |
| Подключение | два 40-контактных разъёма |
| Занимаемые точки ввода-вывода | 64 |
| Потребляемый ток (5 В пост.) | 0,25 А |
| Габариты (В × Ш × Г), масса | 106 × 27,8 × 110 мм, 0,13 кг |
Исполнения
RY42NT2P — базовое исполнение; RY42NT2P(C) — исполнение с суффиксом (C)
Совместимость
По данным Mitsubishi Electric:
- базовые шасси MELSEC iQ-R
- разъёмы A6CON1, A6CON2, A6CON3, A6CON4 (покупаются отдельно)
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Занимаемые точки ввода-вывода | Подключение | Потребляемый ток (5 В пост.) |
|---|---|---|---|
| Mitsubishi Electric RY40PT5P(C) | 16 | 18-контактная клеммная колодка (винты M3) | 0,13 А |
| Mitsubishi Electric RY41PT1P | 32 | 40-контактный разъём | 0,19 А |
| Mitsubishi Electric RY41PT1P(C) | 32 | 40-контактный разъём | 0,19 А |
| Mitsubishi Electric RY42NT2P | 64 | два 40-контактных разъёма | 0,25 А |
| Mitsubishi Electric RY42NT2P(C) — эта модель | 64 | два 40-контактных разъёма | 0,25 А |
| Mitsubishi Electric RY42PT1P | 64 | два 40-контактных разъёма | 0,29 А |
| Mitsubishi Electric RY42PT1P(C) | 64 | два 40-контактных разъёма | 0,29 А |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC iQ-R Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
