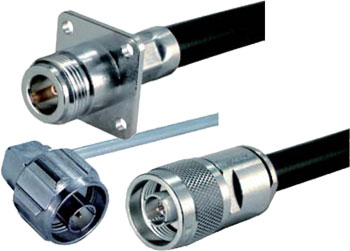

Huber+Suhner 11_N-50-23-43/033-E — кабельный разъём N, вилка (male), под кабель M24
Коаксиальный разъём N (N-тип), прямой, вилка (male). для систем 50 Ом до 11 GHz. под кабель M24 - 22 mm / 50 Ohm. защита IP68 в сочленённом состоянии. совместимость со стандартами IEC 61169-16, MIL-STD-348A/304.
N · вилка (male)50 Ом · до 11 GHzIP68-40°C ... 85°C
N
Интерфейс
11 GHz
Макс. частота
50 Ом
Импеданс
IP68
Защита
500
Циклов соед.
M24
Группа кабеля
О модели
11_N-50-23-43/033-E — кабельный разъём N-тип производства швейцарской Huber+Suhner. Гендер: вилка (male). Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 11 GHz. Заделка под кабель M24 - 22 mm / 50 Ohm (по классификации Huber+Suhner). Тип интерфейса — стандарт коаксиальных разъёмов средней мощности. Резьбовое соединение 5/8″-24 UNEF, диапазон до 11 ГГц (расширенно до 18 ГГц). Соответствие стандартам: IEC 61169-16, MIL-STD-348A/304, CECC 22210. Защита от пыли и влаги в сочленённом состоянии: IP68. Диапазон рабочих температур: -40 °C ... 85 °C. Артикул производителя (Item number): 84124063.
N-male (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа M24. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 11 GHzСтабильные параметры VSWR во всём заявленном диапазоне для интерфейса N.
Защита IP68 в сочленённом состоянииСиликоновое уплотнение обеспечивает герметичность для наружной эксплуатации.
Ресурс 500 циклов соединенияГарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -40 °C ... 85 °CЭксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/NiМедно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
IEC 61169-16
Стандарт интерфейса N, определяет геометрию и электрические параметры.
MIL-STD-348A/304
Стандарт интерфейса N, определяет геометрию и электрические параметры.
CECC 22210
Стандарт интерфейса N, определяет геометрию и электрические параметры.
IP68
Полная пыленепроницаемость и непрерывное погружение в воду на глубине, заданной производителем.
Технические характеристики
Электрические характеристики
Импеданс
50 Ом
Частотный диапазон интерфейса
до 11 GHz
Тип интерфейса
N (вилка (male))
Стандарт интерфейса
IEC 61169-16 / MIL-STD-348A/304 / CECC 22210
Согласование (VSWR / Return loss)
0 ГГц — 2.5 ГГц
RL 30 дБ · VSWR 1.07
2.5 ГГц — 3 ГГц
RL 28 дБ · VSWR 1.08
Механика и конструкция
Ресурс соединений
500 циклов
Вес
0.19 кг
Заделка центрального контакта
plugged (вставная)
Заделка внешнего проводника
clamped (зажимная)
Совместимый кабель
M24 - 22 mm / 50 Ohm
Артикул производителя
84124063
Условия эксплуатации
Диапазон температур
-40 °C ... 85 °C
Степень защиты
IP68
Соответствие RoHS
Compliant (2011/65/EU и (EU) 2015/863)
Области применения
Антенно-фидерные системы
Типовое применение разъёмов N.
Базовые станции сотовой связи
Типовое применение разъёмов N.
Радиорелейные линии
Типовое применение разъёмов N.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом N.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Снимите наружную оболочку кабеля M24 на длину согласно монтажной инструкции производителя.
2Подрежьте экранирующую оплётку и диэлектрик до получения нужных линейных размеров под клемму внешнего проводника.
3Установите центральный контакт на жилу кабеля. Тип заделки центрального контакта — plugged.
4Соберите корпус разъёма. Тип заделки внешнего проводника — clamped.
5Затяните муфту штатным моментным ключом. Для N-резьбы момент — 100 Н·см.
6Проверьте сборку измерением VSWR на векторном анализаторе.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентовВозможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборкиПод заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналогаПри длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплектРазъём с парным сопрягаемым (вилка+розетка) под конкретный кабель — для удобства проектирования.
Комплект поставки
Позиция
PoE
DC 12В
Разъём 11_N-50-23-43/033-E (полностью собранный)
✓
✓
Антипылевой колпачок (на интерфейсе)
✓
✓
Паспорт изделия с item number производителя
✓
✓
Datasheet (RU/EN, по запросу)
опция
опция
Совместимые товары в наличии
Совместимый инструмент в наличии (по данным datasheet)
Что означает запись «11_N-50-23-43/033-E»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (N), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 11 GHz. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для N-резьбы — 100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
Гарантии и сервис
Гарантия
12 месяцев от производителя
При соблюдении момента затяжки и условий эксплуатации.
Поставляем Разъем Huber+Suhner 11 N-50-23-43/033-E под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
