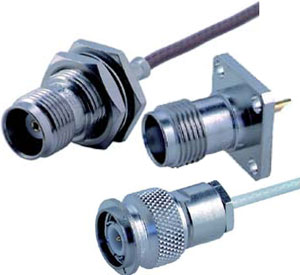

Huber+Suhner 21_MMCX-50-2-1/111_OE — кабельный разъём MMCX, male, под кабель Y16
Коаксиальный разъём MMCX (микроминиатюрный MMCX), прямой, male. для систем 50 Ом до 6 ГГц. под кабель Y16 - 2 мм / 50 Ом. совместимость со стандартами HUBER+SUHNER-MMCX.
MMCX · male50 Ом · до 6 ГГц-55°C ... 155°C
MMCX
Интерфейс
6 ГГц
Макс. частота
50 Ом
Импеданс
500
Циклов соед.
Y16
Группа кабеля
О модели
21_MMCX-50-2-1/111_OE — кабельный разъём микроминиатюрный MMCX производства швейцарской Huber+Suhner. Гендер: male. Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 6 ГГц. Заделка под кабель Y16 - 2 мм / 50 Ом (по классификации Huber+Suhner). Тип интерфейса — микроразъём защёлкивающегося типа диаметром около 3 мм. Для плотных PCB-применений до 6 ГГц. Соответствие стандартам: HUBER+SUHNER-MMCX. Диапазон рабочих температур: -55 °C ... 155 °C. Артикул производителя (Item number): 22645290.
MMCX-male (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа Y16. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 6 ГГцСтабильные параметры VSWR во всём заявленном диапазоне для интерфейса MMCX.
Ресурс 500 циклов соединенияГарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -55 °C ... 155 °CЭксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/NiМедно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
HUBER+SUHNER-MMCX
Стандарт интерфейса MMCX, определяет геометрию и электрические параметры.
RoHS
Compliant согласно директиве 2011/65/EU и (EU) 2015/863.
Технические характеристики
Электрические характеристики
Импеданс
50 Ом
Частотный диапазон интерфейса
до 6 ГГц
Тип интерфейса
MMCX (male)
Стандарт интерфейса
HUBER+SUHNER-MMCX
Механика и конструкция
Ресурс соединений
500 циклов
Вес
0.0007 кг
Совместимый кабель
Y16 - 2 мм / 50 Ом
Артикул производителя
22645290
Условия эксплуатации
Диапазон температур
-55 °C ... 155 °C
Соответствие RoHS
Compliant (2011/65/EU и (EU) 2015/863)
Области применения
Печатные платы
Типовое применение разъёмов MMCX.
Носимые устройства
Типовое применение разъёмов MMCX.
Wi-Fi модули
Типовое применение разъёмов MMCX.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом MMCX.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Снимите наружную оболочку кабеля Y16 на длину согласно монтажной инструкции производителя.
2Подрежьте экранирующую оплётку и диэлектрик до получения нужных линейных размеров под клемму внешнего проводника.
3Установите центральный контакт на жилу кабеля. Тип заделки центрального контакта — согласно инструкции.
4Соберите корпус разъёма. Тип заделки внешнего проводника — согласно инструкции.
5Затяните муфту штатным моментным ключом. Для MMCX-резьбы момент — 50–100 Н·см.
6Проверьте сборку измерением VSWR на векторном анализаторе.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентовВозможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборкиПод заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналогаПри длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплектРазъём с парным сопрягаемым (male+female) под конкретный кабель — для удобства проектирования.
Совместимый инструмент по datasheet. Артикул производителя 22643029.
Дополнительные инструменты по datasheet (под заказ)
76_Z-0-2-53
Crimping dies
Совместимый инструмент по datasheet. Артикул производителя 22645337. В постоянной продаже не находится — поставка по запросу.
76_Z-0-0-26
Crimping dies
Совместимый инструмент по datasheet. Артикул производителя 22645880. В постоянной продаже не находится — поставка по запросу.
74_Z-0-0-68
Knives / Blades
Совместимый инструмент по datasheet. Артикул производителя 22544715. В постоянной продаже не находится — поставка по запросу.
74_Z-0-0-60
Support
Совместимый инструмент по datasheet. Артикул производителя 22544559. В постоянной продаже не находится — поставка по запросу.
74_Z-0-0-264
Trimming tool
Совместимый инструмент по datasheet. Артикул производителя 22646290. В постоянной продаже не находится — поставка по запросу.
74_Z-0-0-364/---_-E
Support
Совместимый инструмент по datasheet. Артикул производителя 23019268. В постоянной продаже не находится — поставка по запросу.
Сертификация
CEFCCRoHSISO9001
Частые вопросы
Что означает запись «21_MMCX-50-2-1/111_OE»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (MMCX), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 6 ГГц. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для MMCX-резьбы — 50–100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
