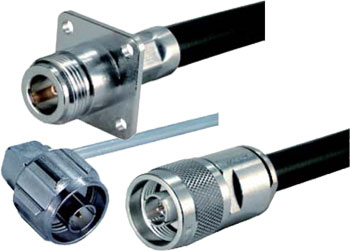

Huber+Suhner 21_N-50-12-50/033-E — кабельный разъём N, male, под кабель M12
Коаксиальный разъём N (N-тип), прямой, male. для систем 50 Ом до 7.5 ГГц. под кабель M12 - 12 мм / 50 Ом. защита IP67 в сочленённом состоянии. совместимость со стандартами IEC 61169-16, MIL-STD-348A/304.
N · male50 Ом · до 7.5 ГГцIP67-40°C ... 85°C
N
Интерфейс
7.5 ГГц
Макс. частота
50 Ом
Импеданс
IP67
Защита
500
Циклов соед.
M12
Группа кабеля
О модели
21_N-50-12-50/033-E — кабельный разъём N-тип производства швейцарской Huber+Suhner. Гендер: male. Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 7.5 ГГц. Заделка под кабель M12 - 12 мм / 50 Ом (по классификации Huber+Suhner). Тип интерфейса — стандарт коаксиальных разъёмов средней мощности. Резьбовое соединение 5/8″-24 UNEF, диапазон до 11 ГГц (расширенно до 18 ГГц). Соответствие стандартам: IEC 61169-16, MIL-STD-348A/304, CECC 22210. Защита от пыли и влаги в сочленённом состоянии: IP67. Диапазон рабочих температур: -40 °C ... 85 °C. Артикул производителя (Item number): 84201173.
N-male (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа M12. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 7.5 ГГцСтабильные параметры VSWR во всём заявленном диапазоне для интерфейса N.
Защита IP67 в сочленённом состоянииСиликоновое уплотнение обеспечивает герметичность для наружной эксплуатации.
Ресурс 500 циклов соединенияГарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -40 °C ... 85 °CЭксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/NiМедно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
IEC 61169-16
Стандарт интерфейса N, определяет геометрию и электрические параметры.
MIL-STD-348A/304
Стандарт интерфейса N, определяет геометрию и электрические параметры.
CECC 22210
Стандарт интерфейса N, определяет геометрию и электрические параметры.
IP67
Полная пыленепроницаемость и защита от кратковременного погружения в воду до 1 м на 30 минут (в сочленённом состоянии).
Технические характеристики
Электрические характеристики
Импеданс
50 Ом
Частотный диапазон интерфейса
до 7.5 ГГц
Тип интерфейса
N (male)
Стандарт интерфейса
IEC 61169-16 / MIL-STD-348A/304 / CECC 22210
Механика и конструкция
Ресурс соединений
500 циклов
Вес
0.092 кг
Совместимый кабель
M12 - 12 мм / 50 Ом
Артикул производителя
84201173
Условия эксплуатации
Диапазон температур
-40 °C ... 85 °C
Степень защиты
IP67
Соответствие RoHS
Compliant (2011/65/EU и (EU) 2015/863)
Области применения
Антенно-фидерные системы
Типовое применение разъёмов N.
Базовые станции сотовой связи
Типовое применение разъёмов N.
Радиорелейные линии
Типовое применение разъёмов N.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом N.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Снимите наружную оболочку кабеля M12 на длину согласно монтажной инструкции производителя.
2Подрежьте экранирующую оплётку и диэлектрик до получения нужных линейных размеров под клемму внешнего проводника.
3Установите центральный контакт на жилу кабеля. Тип заделки центрального контакта — согласно инструкции.
4Соберите корпус разъёма. Тип заделки внешнего проводника — согласно инструкции.
5Затяните муфту штатным моментным ключом. Для N-резьбы момент — 100 Н·см.
6Проверьте сборку измерением VSWR на векторном анализаторе.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентовВозможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборкиПод заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналогаПри длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплектРазъём с парным сопрягаемым (male+female) под конкретный кабель — для удобства проектирования.
Комплект поставки
Позиция
PoE
DC 12В
Разъём 21_N-50-12-50/033-E (полностью собранный)
✓
✓
Антипылевой колпачок (на интерфейсе)
✓
✓
Паспорт изделия с item number производителя
✓
✓
Datasheet (RU/EN, по запросу)
опция
опция
Совместимые товары в наличии
Совместимый инструмент в наличии (по данным datasheet)
Что означает запись «21_N-50-12-50/033-E»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (N), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 7.5 ГГц. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для N-резьбы — 100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
Гарантии и сервис
Гарантия
12 месяцев от производителя
При соблюдении момента затяжки и условий эксплуатации.
Промышленное оборудование Разъем Huber+Suhner 21 N-50-12-50/033-E от производителя Huber+Suhner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС.
Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России.
Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
