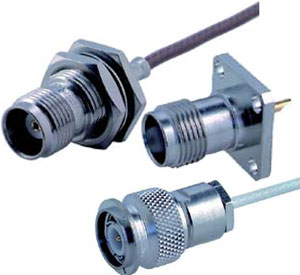

Разъем Huber+Suhner 24_N-50-3-51/19_NE
Код: 20167
Все товары бренда
Только оригинальные
товары бренда i
товары бренда i
5 377 ₽
Количество
шт
Звоните:
Пишите:
sales@bbrc.ru
HUBER+SUHNER · Серия 24 N
Huber+Suhner 24_N-50-3-51/19_NE — панельный/печатный разъём N, female, под кабель Y17
Коаксиальный разъём N (N-тип), прямой, female. для систем 50 Ом до 18 ГГц. под кабель Y17 - 3 мм / 50 Ом. защита IP67 в сочленённом состоянии. совместимость со стандартами IEC 61169-16, MIL-STD-348A/304.
N · female
50 Ом · до 18 ГГц
IP67
-55°C ... 70°C
N
Интерфейс
18 ГГц
Макс. частота
50 Ом
Импеданс
IP67
Защита
500
Циклов соед.
Y17
Группа кабеля
О модели
24_N-50-3-51/19_NE — панельный/печатный разъём N-тип производства швейцарской Huber+Suhner. Гендер: female. Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 18 ГГц. Заделка под кабель Y17 - 3 мм / 50 Ом (по классификации Huber+Suhner). Тип интерфейса — стандарт коаксиальных разъёмов средней мощности. Резьбовое соединение 5/8″-24 UNEF, диапазон до 11 ГГц (расширенно до 18 ГГц). Соответствие стандартам: IEC 61169-16, MIL-STD-348A/304, CECC 22210. Защита от пыли и влаги в сочленённом состоянии: IP67. Диапазон рабочих температур: -55 °C ... 70 °C. Артикул производителя (Item number): 22642344.
N-female (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа Y17. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 18 ГГц
Стабильные параметры VSWR во всём заявленном диапазоне для интерфейса N.
Защита IP67 в сочленённом состоянии
Силиконовое уплотнение обеспечивает герметичность для наружной эксплуатации.
Стандартизованный интерфейс
Соответствие IEC 61169-16, MIL-STD-348A/304, CECC 22210 — универсальная совместимость.
Ресурс 500 циклов соединения
Гарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -55 °C ... 70 °C
Эксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1
Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/Ni
Медно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949
Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
IEC 61169-16
Стандарт интерфейса N, определяет геометрию и электрические параметры.
MIL-STD-348A/304
Стандарт интерфейса N, определяет геометрию и электрические параметры.
CECC 22210
Стандарт интерфейса N, определяет геометрию и электрические параметры.
IP67
Полная пыленепроницаемость и защита от кратковременного погружения в воду до 1 м на 30 минут (в сочленённом состоянии).
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Частотный диапазон интерфейса | до 18 ГГц |
| Тип интерфейса | N (female) |
| Стандарт интерфейса | IEC 61169-16 / MIL-STD-348A/304 / CECC 22210 |
| Механика и конструкция | |
|---|---|
| Ресурс соединений | 500 циклов |
| Вес | 0.0484 кг |
| Совместимый кабель | Y17 - 3 мм / 50 Ом |
| Артикул производителя | 22642344 |
| Условия эксплуатации | |
|---|---|
| Диапазон температур | -55 °C ... 70 °C |
| Степень защиты | IP67 |
| Соответствие RoHS | Compliant (2011/65/EU и (EU) 2015/863) |
Области применения
Антенно-фидерные системы
Типовое применение разъёмов N.
Базовые станции сотовой связи
Типовое применение разъёмов N.
Радиорелейные линии
Типовое применение разъёмов N.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом N.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Подготовьте посадочное отверстие в панели/печатной плате согласно установочным размерам в datasheet.
2Вставьте корпус разъёма N в отверстие. Соблюдайте полярность гендера: female.
3Зафиксируйте крепёжными элементами (винты/гайка) с моментом затяжки согласно инструкции.
4Подключите проводник к центральному контакту способом, указанным в datasheet (пайка/обжим/винт).
5Проверьте качество соединения визуально и измерением переходного сопротивления.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентов
Возможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборки
Под заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналога
При длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплект
Разъём с парным сопрягаемым (male+female) под конкретный кабель — для удобства проектирования.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Разъём 24_N-50-3-51/19_NE (полностью собранный) | ✓ | ✓ |
| Антипылевой колпачок (на интерфейсе) | ✓ | ✓ |
| Паспорт изделия с item number производителя | ✓ | ✓ |
| Datasheet (RU/EN, по запросу) | опция | опция |
Совместимые товары в наличии
Совместимый инструмент в наличии (по данным datasheet)
74_Z-0-0-5836 788 руб.
Assembly tool
Совместимый инструмент по datasheet. Артикул производителя 22544557.
74_Z-0-0-442176 256 руб.
Soldering tool
Совместимый инструмент по datasheet. Артикул производителя 23024588.
74_Z-0-0-16419 105 руб.
Trimming tool
Совместимый инструмент по datasheet. Артикул производителя 22643028.
74_Z-0-0-15749 760 руб.
Cable stripping tool
Совместимый инструмент по datasheet. Артикул производителя 22643029.
Дополнительные инструменты по datasheet (под заказ)
74_Z-0-3-4
Trimming tool
Совместимый инструмент по datasheet. Артикул производителя 22543150. В постоянной продаже не находится — поставка по запросу.
74_Z-0-0-66
Locator
Совместимый инструмент по datasheet. Артикул производителя 22544616. В постоянной продаже не находится — поставка по запросу.
Другие исполнения серии 24 N в наличии
Все исполнения — разъёмы серии 24 N. Отличаются типом кабеля, на который ставятся, и максимальной рабочей частотой.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Что означает запись «24_N-50-3-51/19_NE»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (N), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 18 ГГц. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для N-резьбы — 100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
Гарантии и сервис
Гарантия
12 месяцев от производителя
При соблюдении момента затяжки и условий эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Читайте также
Каталог разъёмов Huber+Suhner
Полный каталог: N, SMA, BNC, TNC, MMCX, NEX10 и др.
Инструменты для монтажа разъёмов N
Моментные ключи, триммеры, стрипперы — для качественной заделки.
Кабельные крепления Titan DCH/SCH
Для монтажа фидерных трасс с разъёмами на стенах и опорах.
Кабельные крепления Kadamm КУ
Альтернативные крепления для фидерных кабелей.
Купить Kadamm 24_N-50-3-51/19_NE
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
- Метод стыковки центрального контакта Подключение
- Метод стыковки внешнего контакта Спаивание
- Диэлектрический размер 3
- Тип фланца Круг
- Диаметр фланца, мм 22
- Номинальное сопротивление, Ом 50
- Максимальная частота, ГГц ≤ 11
- Частотный диапазон, ГГц 0…6
- КСВ ≤ 1,07
- Обратные потери, дБ > 30
- Минимальная рабочая температура 165 ° C
- Вес, кг 0,0399
- Сила натяжения кабеля 309 N
- Материал центрального проводника Медная бронза
- Материал внешнего контакта Латунь
- Изолирующай слой PFA / PTFE
- Материал корпуса Латунь
- Материал крепежной гайки Латунь
- Материал шайбы Бронза
- Уплотнитель Силиконовый каучук
- Количество в упаковке, шт. 1
Поставляем Разъем Huber+Suhner 24_N-50-3-51/19_NE под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
- Метод стыковки центрального контакта Подключение
- Метод стыковки внешнего контакта Спаивание
- Диэлектрический размер 3
- Тип фланца Круг
- Диаметр фланца, мм 22
- Номинальное сопротивление, Ом 50
- Максимальная частота, ГГц ≤ 11
- Частотный диапазон, ГГц 0…6
- КСВ ≤ 1,07
- Обратные потери, дБ > 30
- Минимальная рабочая температура 165 ° C
- Вес, кг 0,0399
- Сила натяжения кабеля 309 N
- Материал центрального проводника Медная бронза
- Материал внешнего контакта Латунь
- Изолирующай слой PFA / PTFE
- Материал корпуса Латунь
- Материал крепежной гайки Латунь
- Материал шайбы Бронза
- Уплотнитель Силиконовый каучук
- Количество в упаковке, шт. 1
