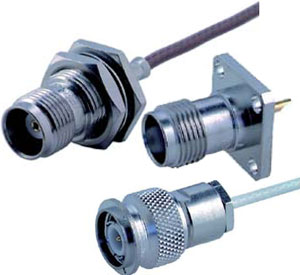

Huber+Suhner 25_TNC-50-3-19/133_NE — панельный/печатный разъём TNC, female, под кабель U7
Коаксиальный разъём TNC (TNC), прямой, female. для систем 50 Ом до 11 ГГц. под кабель U7 - 3 мм / 50 Ом. совместимость со стандартами IEC 61169-26, MIL-STD-348A/305.
TNC · female50 Ом · до 11 ГГц-65°C ... 165°C
TNC
Интерфейс
11 ГГц
Макс. частота
50 Ом
Импеданс
500
Циклов соед.
U7
Группа кабеля
О модели
25_TNC-50-3-19/133_NE — панельный/печатный разъём TNC производства швейцарской Huber+Suhner. Гендер: female. Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 11 ГГц. Заделка под кабель U7 - 3 мм / 50 Ом (по классификации Huber+Suhner). Тип интерфейса — резьбовая версия BNC, размер тот же, но соединение надёжнее и пригодно для вибрации. До 11 ГГц. Соответствие стандартам: IEC 61169-26, MIL-STD-348A/305. Диапазон рабочих температур: -65 °C ... 165 °C. Артикул производителя (Item number): 84016722.
TNC-female (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа U7. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 11 ГГцСтабильные параметры VSWR во всём заявленном диапазоне для интерфейса TNC.
Ресурс 500 циклов соединенияГарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -65 °C ... 165 °CЭксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/NiМедно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
IEC 61169-26
Стандарт интерфейса TNC, определяет геометрию и электрические параметры.
MIL-STD-348A/305
Стандарт интерфейса TNC, определяет геометрию и электрические параметры.
RoHS
Compliant согласно директиве 2011/65/EU и (EU) 2015/863.
Технические характеристики
Электрические характеристики
Импеданс
50 Ом
Частотный диапазон интерфейса
до 11 ГГц
Тип интерфейса
TNC (female)
Стандарт интерфейса
IEC 61169-26 / MIL-STD-348A/305
Механика и конструкция
Ресурс соединений
500 циклов
Вес
0.017974 кг
Совместимый кабель
U7 - 3 мм / 50 Ом
Артикул производителя
84016722
Условия эксплуатации
Диапазон температур
-65 °C ... 165 °C
Соответствие RoHS
Compliant (2011/65/EU и (EU) 2015/863)
Области применения
Военная и авиационная техника
Типовое применение разъёмов TNC.
Подвижная связь
Типовое применение разъёмов TNC.
Бортовое оборудование
Типовое применение разъёмов TNC.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом TNC.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Подготовьте посадочное отверстие в панели/печатной плате согласно установочным размерам в datasheet.
2Вставьте корпус разъёма TNC в отверстие. Соблюдайте полярность гендера: female.
3Зафиксируйте крепёжными элементами (винты/гайка) с моментом затяжки согласно инструкции.
4Подключите проводник к центральному контакту способом, указанным в datasheet (пайка/обжим/винт).
5Проверьте качество соединения визуально и измерением переходного сопротивления.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентовВозможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборкиПод заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналогаПри длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплектРазъём с парным сопрягаемым (male+female) под конкретный кабель — для удобства проектирования.
Дополнительные инструменты по datasheet (под заказ)
76_Z-0-3-51
Crimping dies
Совместимый инструмент по datasheet. Артикул производителя 22544757. В постоянной продаже не находится — поставка по запросу.
76_Z-0-3-1
Crimping dies
Совместимый инструмент по datasheet. Артикул производителя 22543185. В постоянной продаже не находится — поставка по запросу.
Сертификация
CEFCCRoHSISO9001
Частые вопросы
Что означает запись «25_TNC-50-3-19/133_NE»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (TNC), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 11 ГГц. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для TNC-резьбы — 100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
Гарантии и сервис
Гарантия
12 месяцев от производителя
При соблюдении момента затяжки и условий эксплуатации.
Поставляем Разъем Huber+Suhner 25_TNC-50-3-19/133_NE под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
