Штиль IC-Modbus Dry Contacts Карта мониторинга
Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.
Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.

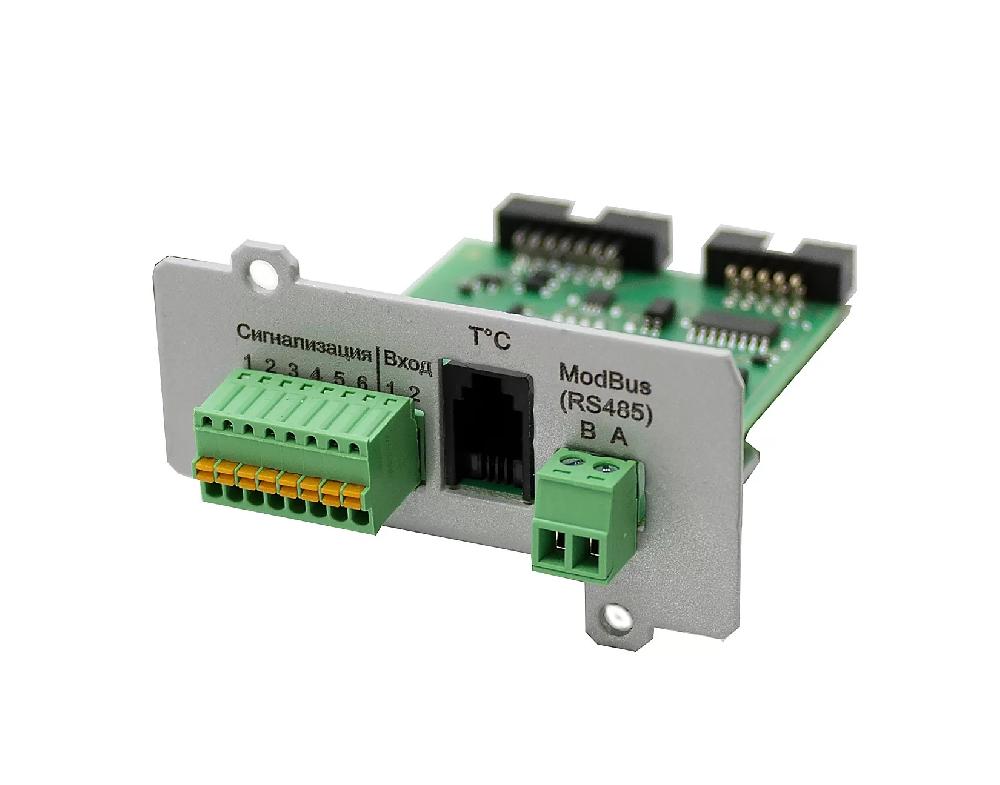

На фронтальной панели платы расширения расположены разъемы:
- Сигнализация «сухие» контакты:
- 5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора;
- 1 входной – прием входных сигналов от внешних устройств;
- RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA);
- 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).
Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.
Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и поставляется только совместно с платой IC-SNMP/WEB.
Общие характеристики
| Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
| Тип аксессуара | карты мониторинга |
| Число фаз ИБП | 1 в 1 |
| Поддерживаемые интерфейсы | RS-485, выходные и входные «сухие» контакты, 4P4C |
| Поддерживаемые протоколы | Modbus RTU/ Штиль |
| Страна производитель | Россия |
Сигнализация («сухие» контакты)
| Тип и количество | 5 выходных и 1 входной |
| Тип выходного разъёма | разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P) |
| Назначение выходных «сухих» контактов | определяется при конфигурации |
| Назначение входных «сухих» контактов | определяется при конфигурации |
| Допустимое напряжение, не более, В | ±26 |
| Максимальный ток нагрузки, не более, мА | ±20 |
| Максимальное сопротивление относительно общего, Ом | 35 |
RS-485
| Допустимое напряжение A и B контактов, в пределах, В | от -13 до +16,5 |
Термодатчик
| Тип выходного разъёма термодатчика | 4P4C |
Надежность и эксплуатационные характеристики
| Установка | во внутренний слот стабилизатора или ИБП |
| Диапазон рабочей температуры, °С | 5-40 |
| Относительная влажность, % | не более 95 |
| Степень защиты от пыли и влаги | IP20 |
| Наработка на отказ, ч | 150 000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 40х68х65 |
| Масса, кг | 0,1 |
Промышленное оборудование Штиль IC-Modbus Dry contacts Карта мониторинга от производителя Штиль поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
