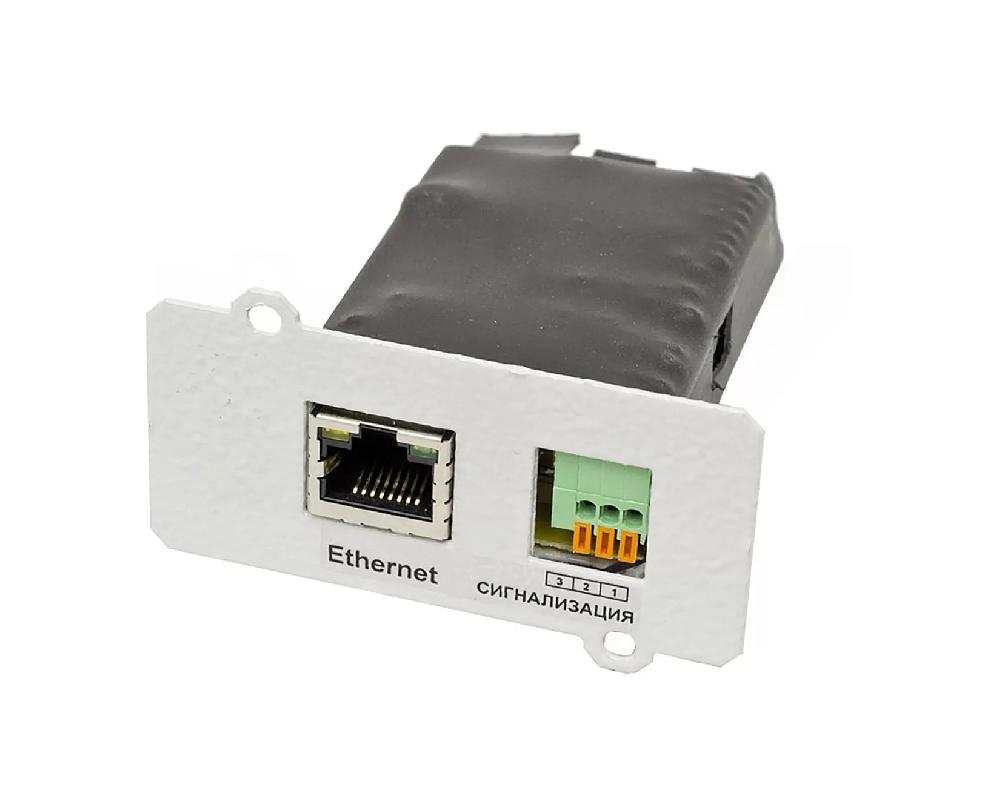

Штиль IC-SNMP Dry contacts - Карта мониторинга
Плата расширения интерфейсов IC-SNMP/Dry Contacts предназначена для мониторинга, настройки и тестирования ИБП «Штиль» с трехфазным входом и однофазным выходом мощностью 15 и 20 кВА (модели ST3115L и ST3120L), а также всех моделей трехфазных ИБП серий ST и SМ.
На фронтальной панели платы расширения расположены разъемы:
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- Сигнализация «сухие» контакты в одном из вариантов (выбираются программно):
- 2 входных плюс общий – для мониторинга внешних подключений через ИБП;
- 2 выходных плюс общий – для передачи сигналов аварий, статуса режимов работы ИБП.
Модуль IC-SNMP/Dry Contacts позволяет осуществлять контроль и управление отдельным ИБП через специализированное программное обеспечение (ПО) «Shut Down Manager». ПО взаимодействует с ИБП, подключенным в локальную сеть, по стандартному протоколу SNMP. При помощи «Shut Down Manager» можно изменять сетевые настройки адаптера (IP-адрес, маску, шлюз), настройки для связи по SNMP-протоколу, адреса получателей извещений SNMP, пароль доступа, запускать кратковременный тест батарей, редактировать назначение сигнальных реле и отображать состояние контрольных «сухих» контактов.
ПО «Shut Down Manager» отображает:
- значение напряжения на входе/выходе;
- частоту входной сети;
- напряжение и состояние батарей;
- наличие входной сети;
- наличие общих аварий ИБП.
ПО «Shut Down Manager» также дает возможность обеспечить своевременное завершение работы рабочей станции при разряде батарей в ИБП, оснащенных модулем Ethernet-адаптера «Штиль».
Технические характеристики
| Параметр | Описание |
|---|---|
| Совместимость | ИБП ST3115L и ST3120L, трехфазные ИБП |
| Тип аксессуара | карты мониторинга |
| Число фаз ИБП | 3 в 1, 3 в 3 |
| Поддерживаемые интерфейсы | Ethernet, «сухие» контакты |
| Поддерживаемые протоколы | SNMP |
| Уведомления | trap-сообщения |
| Страна производитель | Россия |
| Тип выходного разъёма Ethernet-адаптера | RJ-45 |
| Тип и количество сухих контактов | 2 выходных или входных (настраивается программно) |
| Тип выходного разъёма | разъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв |
| Назначение выходных сухих контактов | определяется при конфигурации (варианты: неисправность ИБП, общая авария, авария в электросети, активирован обходной режим, низкий заряд АБ) |
| Назначение входных сухих контактов | определяется при конфигурации |
Надежность и эксплуатационные характеристики
| Параметр | Описание |
|---|---|
| Установка | во внутренний слот ИБП |
| Диапазон рабочей температуры, °C | 5-40 |
| Относительная влажность, % | не более 95 |
| Степень защиты от пыли и влаги | IP20 |
| Наработка на отказ, ч | 150 000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Параметр | Описание |
|---|---|
| Габаритные размеры ВхШхГ (без упаковки), мм | 70х25х70,5 |
| Масса, кг | 0,05 |
Промышленное оборудование Штиль IC-SNMP Dry contacts Карта мониторинга от производителя Штиль поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
