Штиль IS3120RT (20 кВА) Инверторный стабилизатор напряжения

Штиль IS3120RT (20 кВА) Инверторный стабилизатор напряжения

Инверторный стабилизатор напряжения IS3120RT с уникальной конфигурацией 3:1 (трехфазный вход и однофазный выход) предназначен для обеспечения качественного сетевого напряжения в сети 380 В для любой однофазной нагрузки бытового, коммерческого или производственного применения суммарной мощностью до 20 кВА/16 кВт, например:

• серверов и персональных компьютеров;
• сетевого и телекоммуникационного оборудования;
• производственной техники;
• электроники отопительного и котельного оборудования;
• электрочувствительной бытовой техники для дома.

IS3120RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

IS3120RT является устройством нового поколения, принцип его работы заключается в двойном преобразовании переменного тока, которое обеспечивает:

• мгновенную реакцию на отклонения напряжения (0 мс);
• коррекцию сетевого напряжения в широком диапазоне (90-310 В) с высокой точностью (±2%);
• непрерывное электропитание нагрузки напряжением синусоидальной формы;
• бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

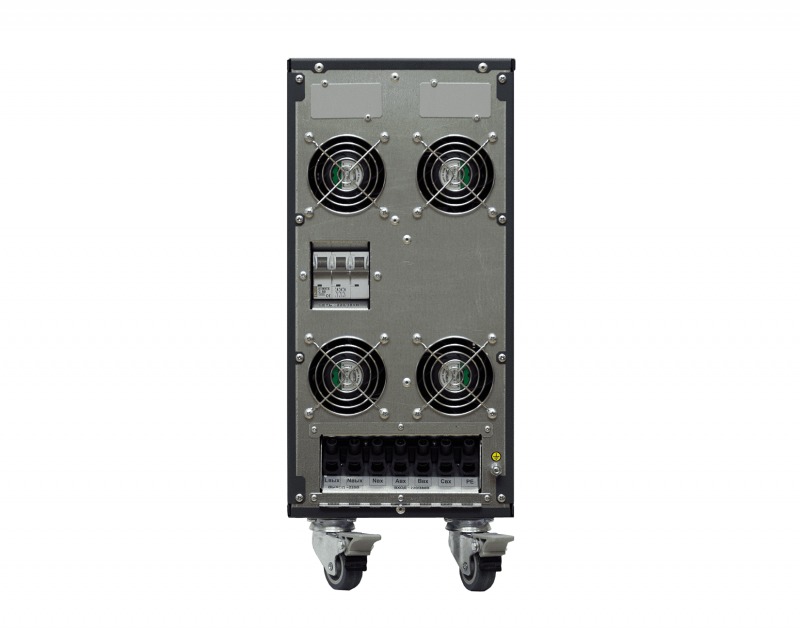

В стабилизаторе используется интеллектуальная система охлаждения с четырьмя вентиляторами. Уровень их шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА (в зависимости от скорости вращения).

Установка и подключение

В комплект поставки IS3120RT входит набор деталей, позволяющих устанавливать стабилизатор двумя способами:

• вертикально на ровной горизонтальной поверхности (на поворотные колеса);

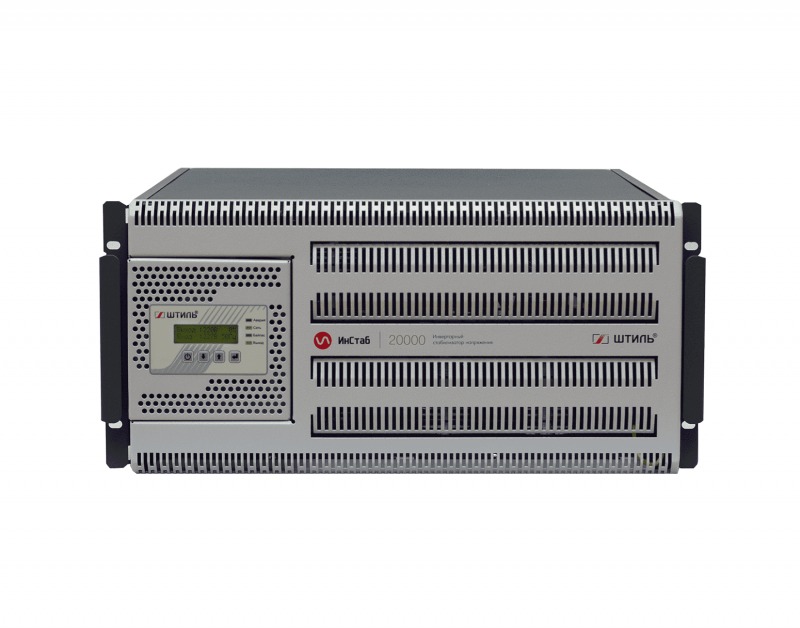

• горизонтально в 19-дюймовые направляющие стоечных шкафов.

Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее. IS3120RT также оснащен панелью управления, которая имеет возможность поворачиваться на 90° при смене положения стабилизатора (вертикальное/горизонтальное).

Устройство обладает клеммными колодками, в которые удобно подключается нагрузка и сетевое питание.

Основные данные

Серия	Серия ИнСтаб
Принцип стабилизации	Инверторный (двойное преобразование)
Полная мощность, кВА	20
Активная мощность, кВт	16
Номинальное входное, выходное напряжение, В	380->220 (из трех фаз преобразует одну)
Точность стабилизации, %	2%
Способ установки	Универсальный (напольный и в стойку Rack19")
Тип охлаждения	принудительное (вентиляторное)
Быстродействие, мс	0 мс (мгновенно)
Номинальная входная частота, Гц	50
Совместимость с генератором	да
ЖК-дисплей	отображение рабочего состояния системы и основных входных и выходных параметров и аварийных состояний
Потребляемая мощность в режиме холостого хода, Вт	150
Цвет корпуса	серый
Страна производитель	Россия
Гарантийный срок, мес	24
Срок службы, лет	не менее 10 лет
Наработка на отказ, ч	не менее 150000
Высота установки в стойку, U	5
Габаритные размеры ВхШхГ (без упаковки), мм	515x220x560 (напольная установка), 220x484x533 (стоечная установка)
Масса, кг	35



Входные данные

Входная сеть	клеммное подключение (L1, L2, L3, N, PE)
Тип входной сети	трехфазная
Допустимый диапазон входной частоты, Гц	43-57
Номинальное выходное напряжение, В	380->220 (из трех фаз преобразует одну)
Номинальное фазное/линейное входное напряжение, В	220/380 (230/400)
Предельный диапазон фазного/линейного входного напряжения, В	90-310/155-537
Рабочий диапазон фазного/линейного входного напряжения, В	165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%
Максимальный входной ток одной фазы, А	35
Входной коэффициент мощности	0,99



Выходные данные

Тип выходного напряжения	однофазное
Точность стабилизации выходного напряжения, %	2%
Максимальный выходной ток, А	91
Диапазон настройки выходного напряжения, В	220-240
Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
Форма выходного напряжения	чистая синусоида



Защита и эксплуатация

Диапазон рабочей температуры, °С	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Перегрузка по выходу	электронная защита c автовосстановлением
Короткое замыкание	электронная защита c автовосстановлением
Перегрев	электронная защита c автовосстановлением
Степень защиты от пыли и влаги	IP20
Защита от аварии сети	электронная защита c автовосстановлением
Защита от аварии стабилизатора	электронная аварийная защита
Защита от импульсных перенапряжений	варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех	100 кГц - 30 МГц
Время запуска (восстановления после аварии сети), с	до 20
Электронный автоматический байпас	да
КПД в режиме работы от электросети, %	до 97
КПД при работе через байпас или в режиме ECO, %	до 99
Плавный пуск	да
Относительная влажность, %	от 0 до 80 (без конденсата)
Время автономной работы при отключении питания	не более 200 мс



Дополнительные данные

Крест-фактор	3:1
Ethernet	опция (требуется установка карты мониторинга)
RS-485	опция (требуется установка карты мониторинга)
«Сухие» контакты	3 шт. или 8 шт. (опция)
Нагрузка (выходные разъёмы)	клеммное подключение (L, N)
Установка	в помещении
Режимы работы	стабилизация, ECO
USB	опция (требуется установка карты мониторинга)
Рабочая высота, м	до 3000 м над уровнем моря
