Модульный инвертор напряжения PS220/2000К
Модульный инвертор напряжения PS220/2000К с выходной мощностью 2000 ВА/1500 Вт осуществляет преобразование входного постоянного напряжения 220 В в выходное стабилизированное переменное синусоидальное напряжение 220 В, 50 Гц. Устройство применяется для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.
PS220/2000К поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы PS2020K (установка до 4-х инверторов) или PS2020KM (установка до 3-х инверторов и контроллера Штиль PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.
Отличительной особенностью PS220/2000К является поддержка двух режимов работы:
- от источника постоянного тока;
- от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.
Инвертор работает в режиме байпас, если входное переменное напряжение соответствует предъявляемым требованиям. В случае несоответствия, происходит переключение на работу через DC-AC каскад от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.
Конструктивное исполнение

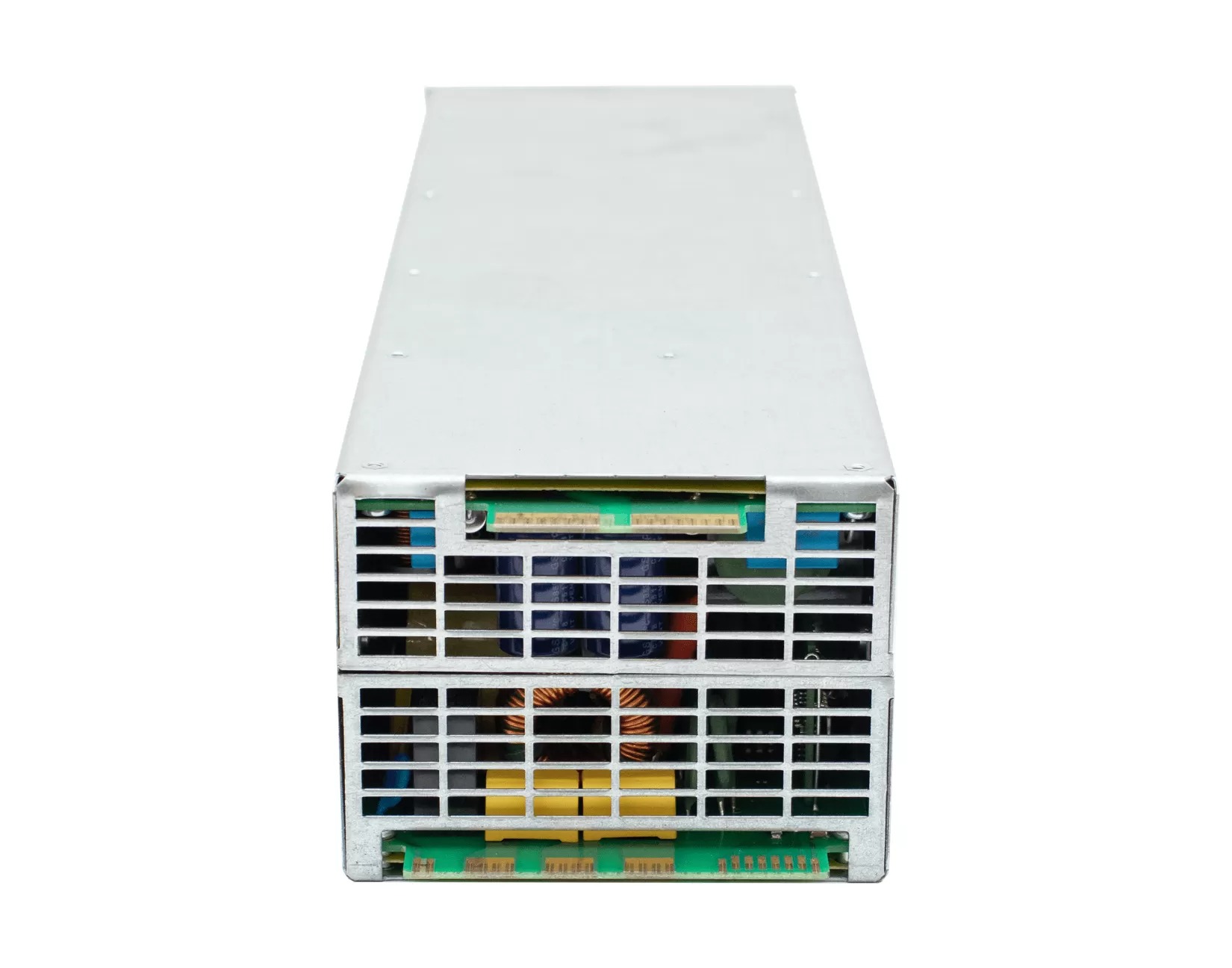

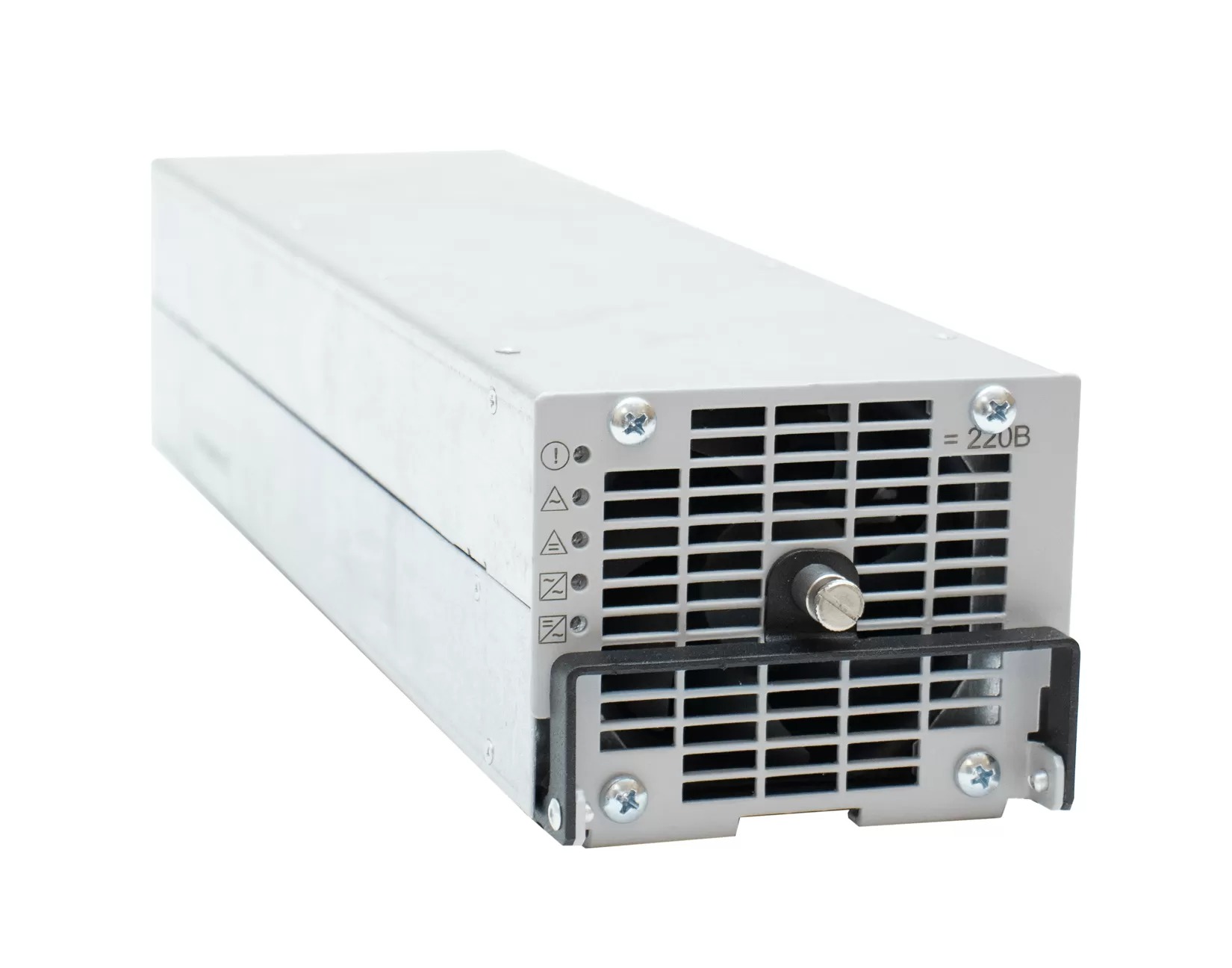

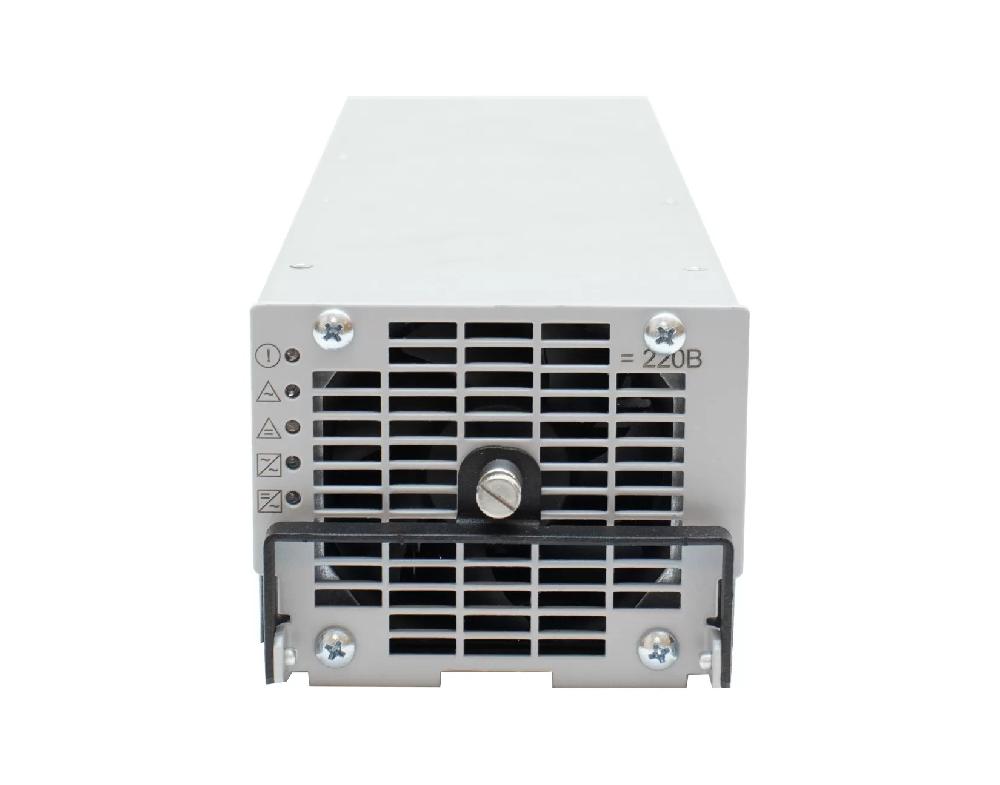

Конструктивно PS220/2000К выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением. Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.
Мониторинг
Контроль состояния PS220/2000К может осуществляться:
- удаленно по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль») (при установке контроллера Штиль PSC-200.03.02, подключение которого осуществляется по интерфейсу RS-485);
- локально по светодиодным индикаторам, размещенным на корпусе устройства, или при помощи «сухих» контактов.
Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS2020КM или PS2020К.
Входные характеристики
| Характеристика | Значение |
|---|---|
| Номинальное входное постоянное напряжение, В | 220 |
| Рабочий диапазон входного постоянного напряжения, В | 176-264 |
| Максимальный входной ток, А | 9 |
| Плавный пуск | да |
Входные характеристики (в режиме байпас)
| Характеристика | Значение |
|---|---|
| Номинальное входное переменное напряжение (режим байпас), В | 220 |
| Рабочий диапазон входного переменного напряжения (режим байпас), В | 165-265 |
| Номинальная входная частота (режим байпас), Гц | 50 ±2,5 |
| Входной коэффициент мощности | 0,99 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 0 |
Выходные характеристики
| Характеристика | Значение |
|---|---|
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | до 230 В, шаг 1 В |
| Точность стабилизации выходного напряжения, % | ±1,5 |
| Форма выходного напряжения | синусоида |
| Номинальная выходная частота, Гц | 50 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток, А | 9,1 |
| Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 150% в течение 5 с |
| КПД (при работе от источника питания постоянного тока), % | ≥90 |
| КПД в режиме байпас, % | ≥95 |
Промышленное оборудование Штиль PS220 2000К (2000 ВА 1500 Вт) Модульный инвертор от производителя Штиль поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
