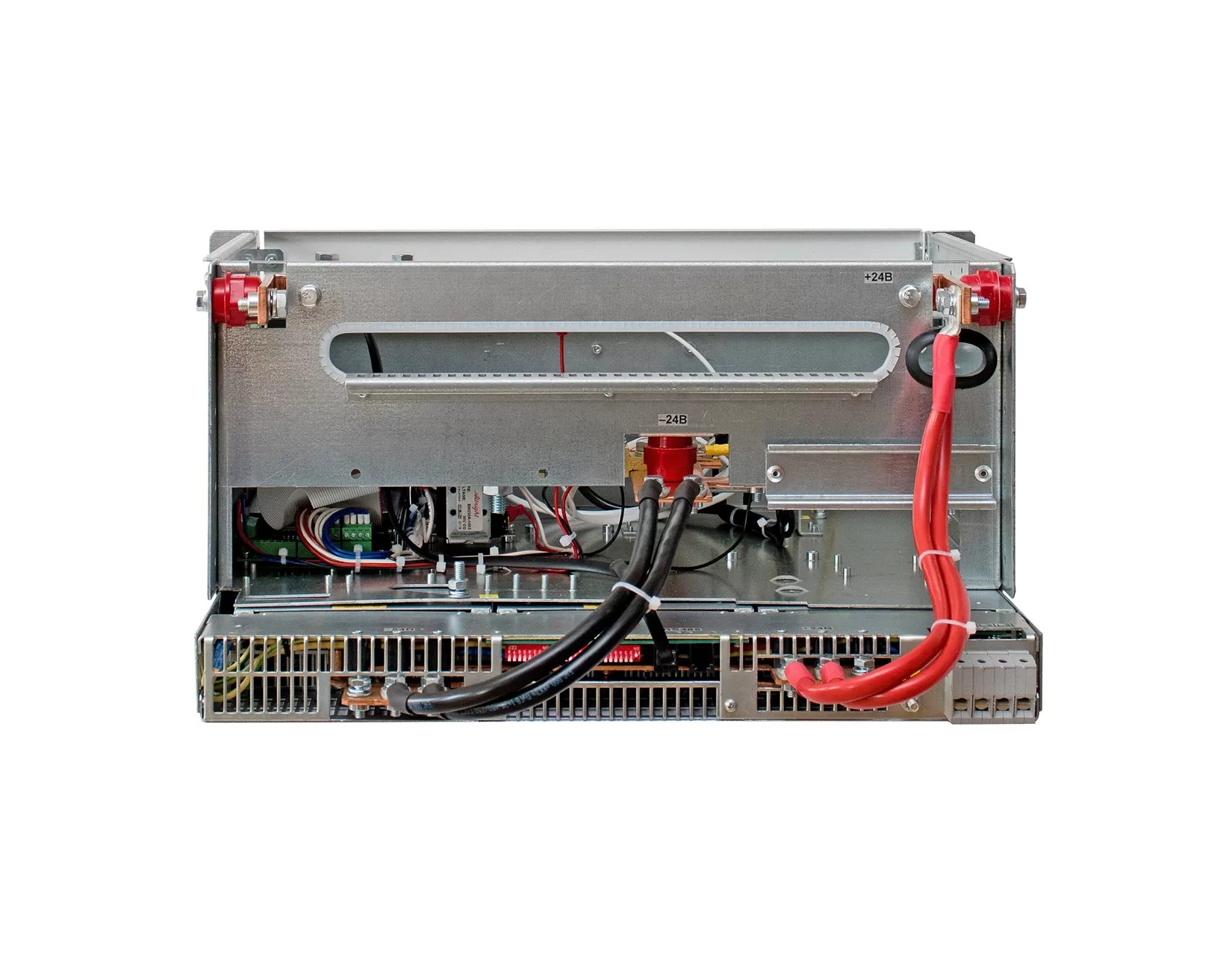

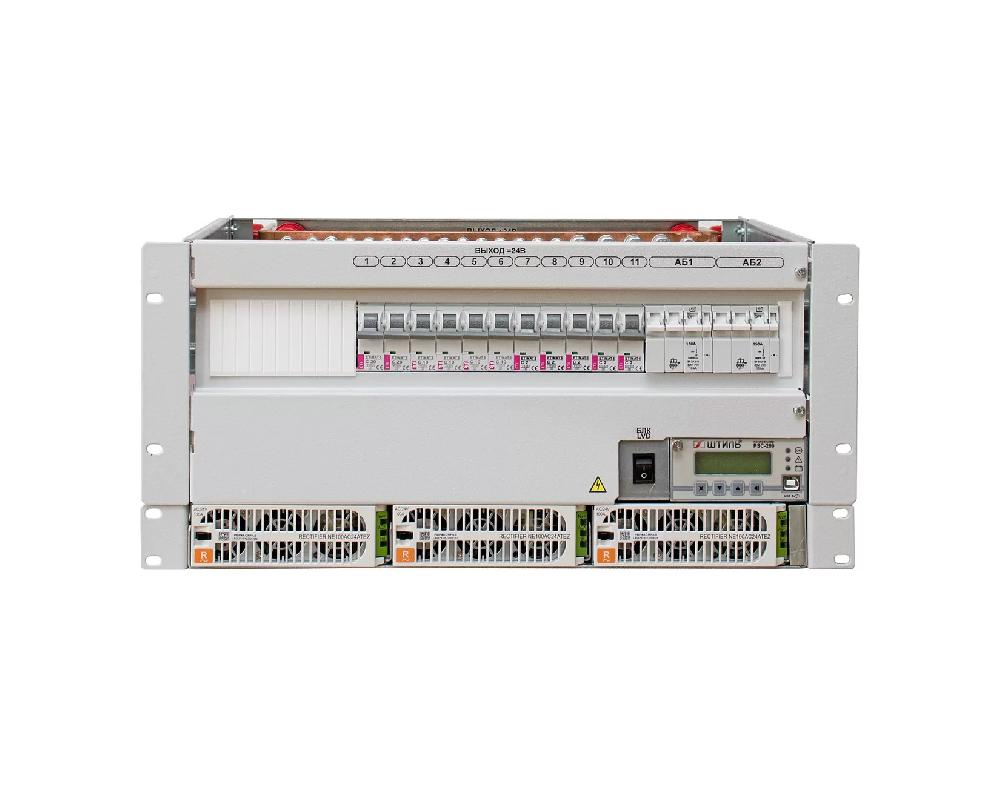

Штиль PS24-0300 (от 2700 до 8100 Вт) Установка питания
товары бренда i
Встраиваемая установка питания «Штиль» PS24-0300 с максимальной выходной мощностью 8100 Вт предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В.
Особенности конструкции
Установка питания PS24-0300 производится в виде 19-дюймовой корзины высотой 5U. Она предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0300 обозначена в таблице ниже.
| Варианты исполнения установки питания PS24-0300 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
|---|---|---|---|---|
| PS24-0300 (1/2700-5U) | 1 | 100 | 2700 | 18 |
| PS24-0300 (2/2700-5U) | 2 | 200 | 5400 | 20 |
| PS24-0300 (3/2700-5U) | 3 | 300 | 8100 | 22 |
В состав изделий помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
PS24-0300 осуществляет преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производиться от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Входные характеристики
| Тип входной сети | однофазная/трехфазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220/380 |
| Рабочий диапазон входного переменного напряжения, В | 150-300 (в диапазоне 150-170 В происходит линейное снижение выходной мощности выпрямителя, до 80% от номинальной при Uвх=150 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-66 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 38,7 (при установке в изделие 3-х источников питания (выпрямителей)) |
Выходные характеристики
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Диапазон выходного напряжения постоянного тока, В | 21-29 |
| Максимальный выходной ток, А | 300 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>170 В) |
| КПД, % | не менее 90 |
