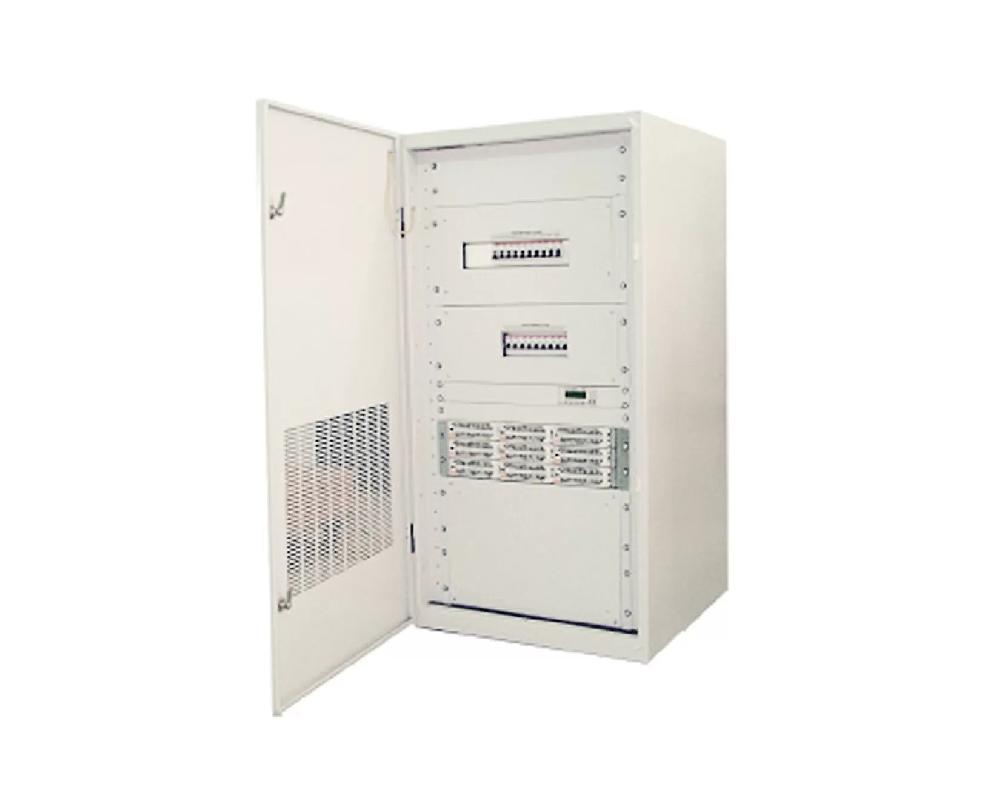

Установка питания Штиль PS24-0900 (от 2700 до 24300 Вт)
Установка питания «Штиль» PS24-0900 шкафного исполнения предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 900 А. Данная модель является оптимальным масштабируемым решением для гарантированного энергоснабжения и позволяет увеличить выходную мощность до 24300 Вт.
Особенности конструкции
Установка питания PS24-0900 имеет шкафное исполнение с габаритами 1153х600х600 мм (ВxШxГ). Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0900 обозначена в таблице ниже.
| Варианты исполнения | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
|---|---|---|---|---|
| PS24-0900 (1/2700) | 1 | 100 | 2700 | 145 |
| PS24-0900 (2/2700) | 2 | 200 | 5400 | 148 |
| PS24-0900 (3/2700) | 3 | 300 | 8100 | 151 |
| PS24-0900 (4/2700) | 4 | 400 | 10800 | 154 |
| PS24-0900 (5/2700) | 5 | 500 | 13500 | 157 |
| PS24-0900 (6/2700) | 6 | 600 | 16200 | 160 |
| PS24-0900 (7/2700) | 7 | 700 | 18900 | 163 |
| PS24-0900 (8/2700) | 8 | 800 | 21600 | 167 |
| PS24-0900 (9/2700) | 9 | 900 | 24300 | 170 |
В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Представленные модели установок питания «Штиль» осуществляют преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производиться от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Входные характеристики
| Тип входной сети | Номинальное входное переменное напряжение, В | Рабочий диапазон входного переменного напряжения, В | Номинальная входная частота, Гц | Допустимый диапазон входной частоты, Гц | Входной коэффициент мощности | Максимальный входной ток, А |
|---|---|---|---|---|---|---|
| однофазная/трехфазная сеть переменного тока | 220/380 | 150-300 (в диапазоне 150-170 В происходит линейное снижение выходной мощности выпрямителя, до 80% от номинальной при Uвх=150 В) | 50 | 45-66 | 0,99 | 116,1 (при установке в изделие 9-ти источников питания (выпрямителей)) |
Выходные характеристики
| Тип выходного напряжения | Номинальное выходное напряжение постоянного тока, В | Диапазон выходного напряжения постоянного тока, В | Максимальный выходной ток, А | КПД, % |
|---|---|---|---|---|
| постоянное | 24 | 21-29 | 900 (при установке в изделие 9-ти источников питания (выпрямителей), при Uвх>170 В) | не менее 90 |
