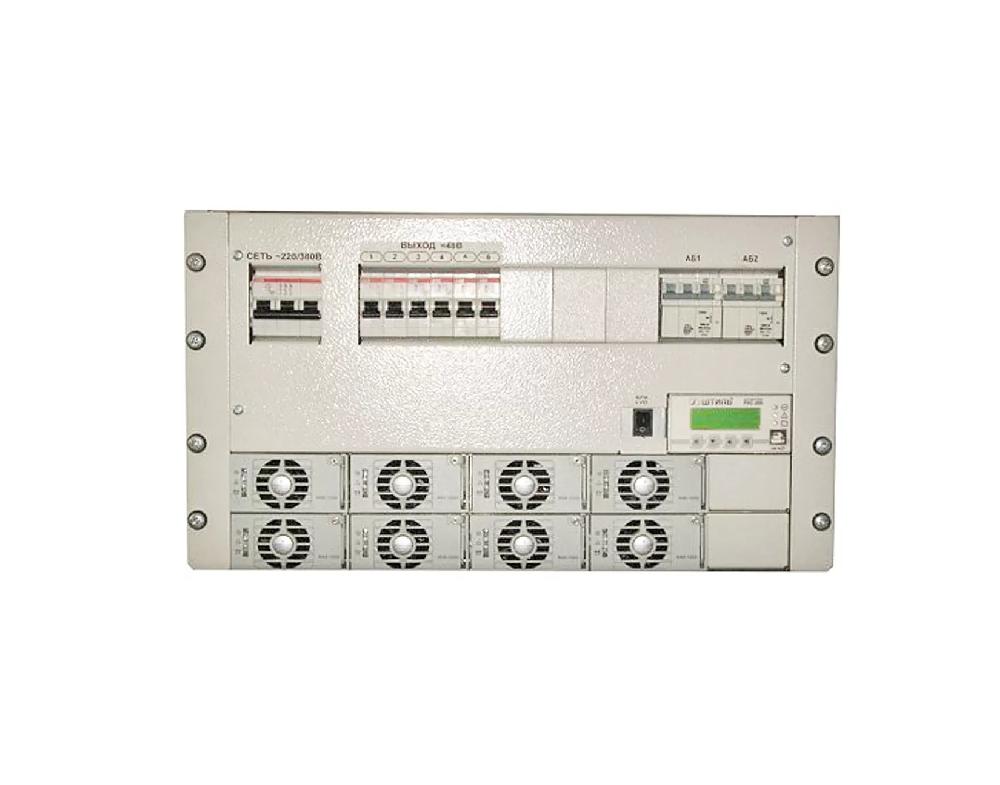

Штиль PS48-0160 (от 1000 до 8000 Вт) Установка питания

Штиль PS48-0160 (от 1000 до 8000 Вт) Установка питания

Группа компаний «Штиль» предлагает установки электропитания модели PS48-0160 (8/1000-6U), соответствующие европейским стандартам качества, с максимальной выходной мощностью 8000 Вт. Это высокотехнологичное устройство предназначено для обеспечения надёжного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и другого электронного и электротехнического оборудования с напряжением питания 48 В. Данная установка выделяется своей работой в широком диапазоне входного напряжения — от 85 до 300 В.

Максимальный выходной ток модели составляет 166,64 А. Важно отметить, что данный ток должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

Особенности конструкции

Система электропитания изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 267х483х413 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяют проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Подробные технические характеристики различных вариантов исполнения установки питания приведены в таблице ниже.

В состав изделий, помимо источников питания (выпрямителей), входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, а также контроллер «Штиль» PSC-200.03 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем ваше внимание, что аккумуляторные батареи в комплект поставки не входят!

Принцип работы

Установка питания «Штиль» PS48-0160 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Питание может производиться от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц или источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы выпрямителей. В штатном режиме установка питания преобразует входное переменное напряжение в постоянное, которое поступает на входы автоматических выключателей нагрузки и на аккумуляторную батарею. Переключение питания нагрузки на аккумуляторную батарею происходит при отсутствии переменного напряжения на входах выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удалённый мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей, который осуществляет поэлементный контроль одной группы батарей или контроль по средней точке нескольких групп. Установки питания позволяют подключать до четырёх таких модулей.

Входные характеристики

Выходные характеристики
