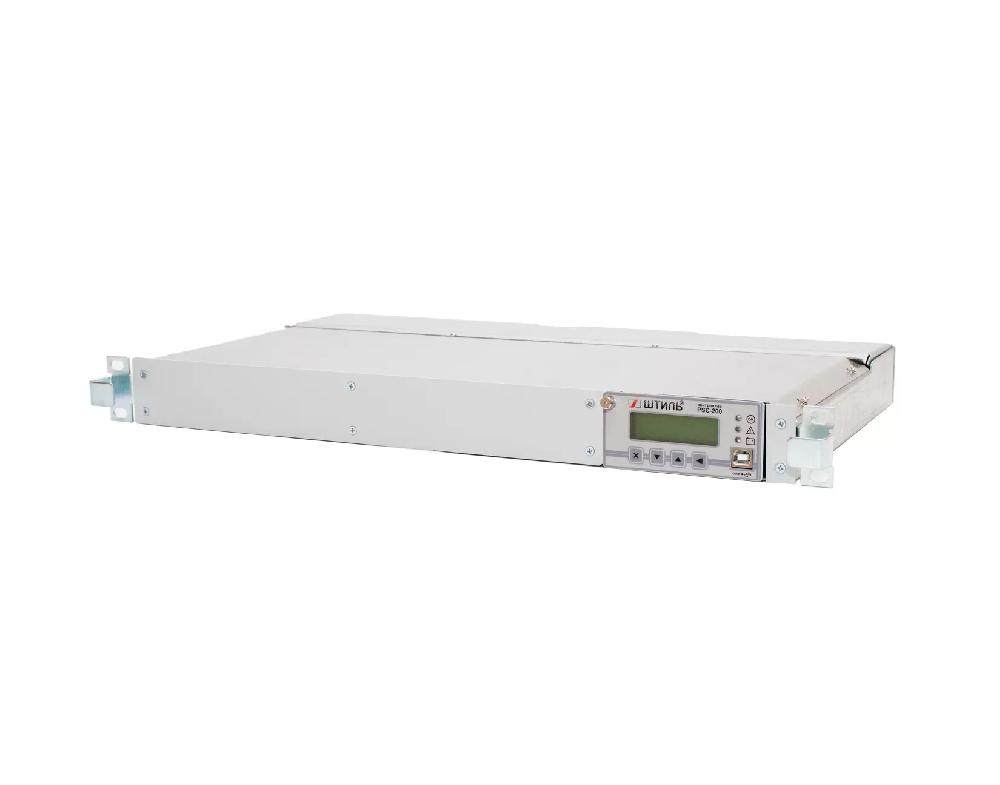

Штиль PSC-200.04.02 Контроллер

Штиль PSC-200.04.02 Контроллер

Контроллер PSC-200.04.02 предназначен для работы в составе установок электропитания, инверторов, инверторных систем и климатических шкафов «Штиль». Устройство обеспечивает контроль, управление и мониторинг указанных систем электропитания. Контроллер выполнен в 19-дюймовом конструктиве и предназначен для установки в шкаф или стойку.

На передней панели контроллера расположены двухстрочный ЖК-индикатор, светодиодные индикаторы основных режимов работы и клавиатура для установки параметров. Питание контроллера осуществляется постоянным током напряжением 18-72 В (при наличии супервизора объекта) или 36-72 В (без супервизора объекта) по двум линиям: основной и дополнительной. Предусмотрена возможность дистанционного управления и мониторинга с помощью USB-порта, программируемых «сухих контактов», TCP/IP-адаптера и GSM-модема (опционально).

Контроллер PSC-200.04.02 обеспечивает:

• формирование управляющих сигналов на силовые модули;
• прием информации от силовых модулей о текущем состоянии и параметрах;
• отображение основных режимов работы системы электропитания;
• ручную настройку параметров;
• контроль и анализ состояния системы электропитания и формирование детализированных предупреждающих и аварийных сигналов;
• мониторинг и управление климатической системой объекта (при наличии модуля контроля климата или супервизора объекта);
• дистанционное получение информации о параметрах системы и настройку параметров системы по интерфейсам Ethernet, USB, GSM (при наличии соответствующей аппаратной поддержки);
• контроль состояния системы по «сухим контактам».

Мониторинг состояния систем электропитания может производиться по следующим протоколам:

• «Штиль» – предоставляет полный доступ к просмотру параметров и изменению настроек системы, поддерживается по интерфейсам Ethernet (в том числе GPRS), USB;
• HTTP – предоставляет доступ только к просмотру основных параметров системы, поддерживается по интерфейсу Ethernet;
• SNMP – предоставляет доступ к просмотру основных параметров системы и изменению настроек TCP/IP адаптера, поддерживается по интерфейсу Ethernet.

Для дистанционного мониторинга состояния и настройки параметров системы электропитания с контроллером PSC-200.04.02 в комплект поставки входит диск с программным обеспечением для ПК. На диске находятся: программа Power System Manager, драйвер USB, описание программы. Для мониторинга также предназначена программа Power System Bases, позволяющая хранить историю изменения параметров с возможностью вывода их графиков.
