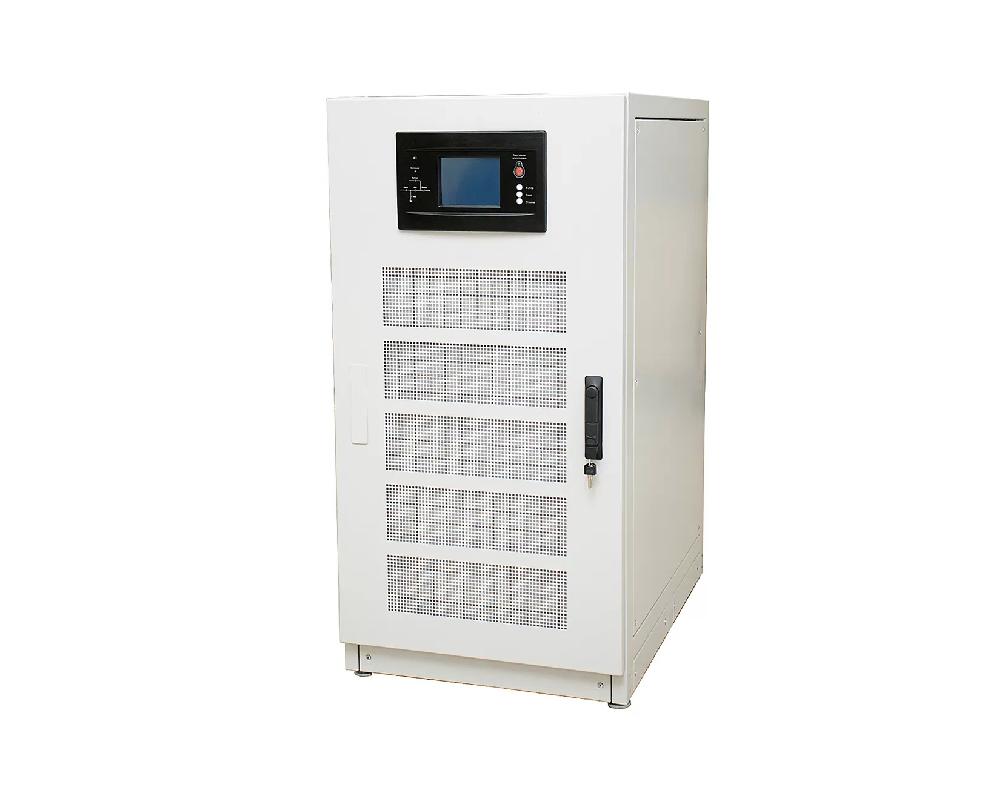

Штиль SM060(2x10) 20 кВА Трехфазный источник бесперебойного питания
товары бренда i
Модульный онлайн ИБП SM060/10 (2x10) обеспечивает надежное бесперебойное питание и защиту от нестабильного напряжения в сети 380 В для трехфазного электрооборудования, предназначенного для коммерческого и производственного использования. Это оборудование идеально подходит для:
- телекоммуникационной и серверной техники;
- IT и компьютерного оборудования;
- аудио и видеотехники Hi-Tech;
- диагностической медицинской техники;
- электротехники для сферы торговли.
Модель SM060/10 (2x10) выполнена в прочном металлическом шкафу, в котором установлены два силовых модуля по 10 кВА / 9 кВт и другие необходимые компоненты. Дверца шкафа оснащена противопылевым фильтром.
Дополнительное подключение силовых модулей позволяет расширить выходную мощность системы питания до 60 кВА / 54 кВт, а параллельное подключение до трех блоков SM060/10 с полным комплектом модулей – до 180 кВА / 162 кВт. Также SM060/10 (2x10) поддерживает технологии резервирования на основе модулей или блоков ИБП для создания конфигураций повышенной надежности.
Основные данные
| Параметр | Значение |
|---|---|
| Топология | on-line (с двойным преобразованием) |
| Полная мощность, кВА | 20 |
| Активная мощность, кВт | 18 |
| Предельный диапазон входного напряжения, В | 228-478 |
| Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
| Тип охлаждения | принудительное (вентиляторное) |
| Номинальная входная частота, Гц | 50/60 |
| Совместимость с генератором | да |
| Светодиодный дисплей | индикаторы: выпрямителя (REC), аккумуляторов (BAT), питания в обход ИБП (BYP), инвертора (INV), нагрузки (OUTPUT), состояния (STATUS) |
| ЖК-дисплей | цветной сенсорный |
| Форм-фактор | шкафной (модульный) |
| Цвет корпуса | серый |
| Страна производитель | Россия |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | не менее 12 |
| Наработка на отказ, ч | не менее 100000 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 1700х600х992 |
Входные данные
| Параметр | Значение |
|---|---|
| Входная сеть | шины |
| Тип входной сети | трехфазная |
| Допустимый диапазон входной частоты, Гц | 40-70 |
| Номинальное выходное напряжение, В | 380/400/415 (трехфазное с общей нейтралью) |
| Входной коэффициент мощности | 0,99 |
Выходные данные
| Параметр | Значение |
|---|---|
| Тип выходного напряжения | трехфазное |
| Точность стабилизации выходного напряжения, % | 1,5% |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Номинальная выходная частота, Гц | 50/60 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
Защита и эксплуатация
| Параметр | Значение |
|---|---|
| Диапазон рабочей температуры, °С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 °C превышения температуры свыше 20 °C) |
| Диапазон температуры хранения, °С | от -40 до +70 |
| Импульсное перенапряжение по входу, кВ | не более 2, длительностью не более 50 мс |
| Степень защиты от пыли и влаги | IP20 |
| Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| КПД в режиме работы от электросети, % | 99 |
| КПД в режиме on-line, % | 95 |
| КПД в автономном режиме, % | 95 |
| Плавный пуск | да |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Холодный старт | да |
| Интерфейс работы с ДГУ | да |
Дополнительные данные
| Параметр | Значение |
|---|---|
| Параллельная работа | до 3 шт. (опция) |
| Завод кабелей | снизу |
| Крест-фактор | 3:1 |
| RS-232 | да |
| Ethernet | опция |
| RS-485 | да |
| «Сухие» контакты | да |
| Нагрузка (выходные разъёмы) | шины |
| Установка | в помещении |
| Рабочая высота, м | до 3000 м над уровнем моря |
Аккумуляторные и зарядные данные
| Параметр | Значение |
|---|---|
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 480 (±240), диапазон одного плеча: 198~288 |
| Емкость внешних АБ, Ач | зависит от требуемого времени автономной работы |
| Количество внешних АБ 12В, шт. | 40 |
| Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/°C/эл |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С. Конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
| Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
| Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
| Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
| Срок службы АБ, лет | до 12 лет (в зависимости от условий эксплуатации) |
| Поддержка подключения внешних АБ | да |
Поставляем Штиль SM060(2x10) 20 кВА Трехфазный источник бесперебойного питания под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
