Зачем нужен БМБ
Когда исследователь работает с живыми микроорганизмами — бактериальной культурой, вирусным материалом, первичной культурой клеток, — в воздух вокруг рабочего места неизбежно попадают микроскопические капли и частицы аэрозоля. Часть из них содержит жизнеспособные микроорганизмы. Без защиты этот аэрозоль вдыхает оператор, он оседает на посуде соседнего эксперимента и на одежде, попадает в систему вентиляции здания.
Задача бокса микробиологической безопасности — одновременно закрыть три угрозы:
- Защитить оператора от вдыхания заражённого аэрозоля — воздушный барьер на входе в рабочую зону плюс отрицательное давление внутри шкафа.
- Защитить образец от внешнего загрязнения — нисходящий поток отфильтрованного воздуха над рабочей поверхностью, класс чистоты ISO 5.
- Защитить окружающую среду — весь воздух, покидающий шкаф, проходит через HEPA-фильтр H14 с эффективностью не ниже 99,995 %, задерживающий микроорганизмы и споры.
Как ещё называют это оборудование
На российском рынке одно и то же оборудование встречается под разными названиями — и в каталогах производителей, и в ГОСТах, и в разговорной речи. Все эти термины означают одну и ту же вещь:
- Бокс микробиологической безопасности (БМБ) — самый частый в поиске и в повседневной речи лаборантов. Так обычно называют оборудование в разговоре.
- Бокс биологической безопасности (ББК) — термин, закреплённый в ГОСТах и СанПиН. Формально более корректный, встречается в официальной документации и паспортах оборудования.
- Ламинарный бокс биобезопасности или просто «ламинар» — народное название, унаследованное от советских моделей «Ламинар-С». В быту лабораторий часто называют так любой бокс с ламинарным потоком, включая БМБ.
- БМБ-II, БМБ-2 — сокращение для Класса II. Аналогично БМБ-I / БМБ-1, БМБ-III / БМБ-3.
Между «биологической» и «микробиологической» безопасностью на практике нет разницы — речь об одном и том же классе оборудования. В этой статье мы будем использовать оба термина как синонимы, отдавая предпочтение БМБ как более распространённому в российской лабораторной практике.
Как устроен БМБ и как работает
Базовый принцип — два управляемых воздушных потока и два HEPA-фильтра.
Наружный воздух затягивается через решётку в передней части рабочей зоны (это и есть воздушный барьер, защищающий оператора). Он смешивается с воздухом из рабочей зоны и проходит через нагнетательный вентилятор. Перед тем как вернуться в рабочую зону сверху, воздух проходит через первый HEPA-фильтр — на выходе получается стерильный нисходящий поток, который обдувает образец. Часть воздуха из этой циркуляции отводится наружу через второй HEPA-фильтр — на вытяжке — и только после фильтрации попадает в воздуховод или обратно в помещение.
Ключевая особенность: в БМБ воздух движется по строго заданной схеме. Если она нарушается — например, оператор резко двигает руками в проёме или рядом открывают дверь, создавая сквозняк, — защитная функция ломается. Поэтому у современных БМБ есть датчики скорости потока и звуковая сигнализация при отклонениях.
Из чего состоит БМБ
Разберём на примере боксов Kadamm — они построены по классической схеме с учётом требований ГОСТ ISO 14644 и EN 12469:
- Корпус — металлический, с порошковым покрытием; рабочая поверхность из нержавеющей стали AISI 304.
- Смотровое стекло — закалённое, с фиксированной или моторизованной регулировкой высоты проёма.
- Нагнетательный и вытяжной вентиляторы — на основе двигателей переменного тока либо EC-двигателей (энергоэффективных, с автоматической подстройкой под загрязнение фильтра).
- Два HEPA-фильтра — нагнетательный (над рабочей зоной) и вытяжной.
- Датчики — скорости потока, перепада давления на фильтрах, положения стекла.
- УФ-лампа — для обеззараживания рабочей зоны до и после работы; работает только при закрытом стекле и отсутствии оператора.
- Панель управления — светодиодная или жидкокристаллическая, с отображением скорости потока, времени наработки фильтров, режимов работы.
Чем БМБ отличается от ламинара и вытяжного шкафа
Эту разницу путают чаще всего — и её цена в лаборатории высока. Работа с патогенами в ламинаре — это прямая угроза здоровью оператора. Работа с летучими растворителями в обычном БМБ — угроза и оператору, и образцу.
| Оборудование | Защита оператора | Защита образца | Защита среды | Для чего |
|---|---|---|---|---|
| Ламинарный шкаф | Нет | Да | Нет | Чистые, стерильные образцы — посев, сборка электроники, аптечные приготовления без токсичных веществ |
| Вытяжной шкаф | Да | Нет | Да (отвод через вентиляцию) | Летучие химикаты, кислоты, растворители; биологии нет |
| БМБ Класс I | Да | Нет | Да | Биологически опасный материал, когда стерильность образца не критична |
| БМБ Класс II | Да | Да | Да | Культуры клеток, микроорганизмы BSL-1/2/3 — основной рабочий инструмент лаборатории |
| БМБ Класс III | Да (полная изоляция) | Да | Да | Особо опасные патогены BSL-3/4, высшая группа опасности |
Частая ошибка: покупка ламинарного шкафа вместо БМБ для бактериологической лаборатории. Ламинар обдувает оператора воздухом, который уже прошёл над образцом — при работе с живыми культурами это означает, что оператор дышит аэрозолем от культуры. Для бактериологии, вирусологии, работы с культурами клеток требуется именно БМБ.
Классы БМБ: I, II, III — как выбрать
В линейке Kadamm представлены все три класса — от базовых моделей Класса I до перчаточных боксов Класса III и специализированных цитотоксических версий. Разберём принципиальные различия и покажем, какие серии подходят под какую задачу.
Класс I
Самый простой. Воздух из помещения втягивается в шкаф через рабочий проём, проходит над образцом и удаляется через HEPA-фильтр. Оператор защищён от аэрозолей, среда защищена от выбросов. Но образец не защищён — на него попадает воздух из помещения со всеми частицами и пылью.
Когда нужен: карантинные работы, где критична только защита оператора; обслуживание заражённого оборудования; работа с формалином, окрашивание гистологических препаратов.
Класс II — основной рабочий инструмент
Самый распространённый тип — около 80 % парка БМБ в лабораториях. Решает все три задачи: защита оператора, образца и среды. Делится на подтипы по схеме движения воздуха:
- Класс II A2 — 70 % воздуха рециркулирует внутри шкафа, 30 % отводится через HEPA-фильтр. Энергоэффективно, не требует жёсткой привязки к вытяжной системе здания. Основная рабочая лошадка для микробиологии и культуры клеток.
- Класс II B2 — 100 % воздуха отводится наружу через HEPA-фильтр, рециркуляции нет. Нужен обязательный отвод в вытяжную систему. Применяется там, где работа сочетает биологию с летучими веществами — фиксация формалином, работа с радиоактивно мечеными соединениями в биологии.

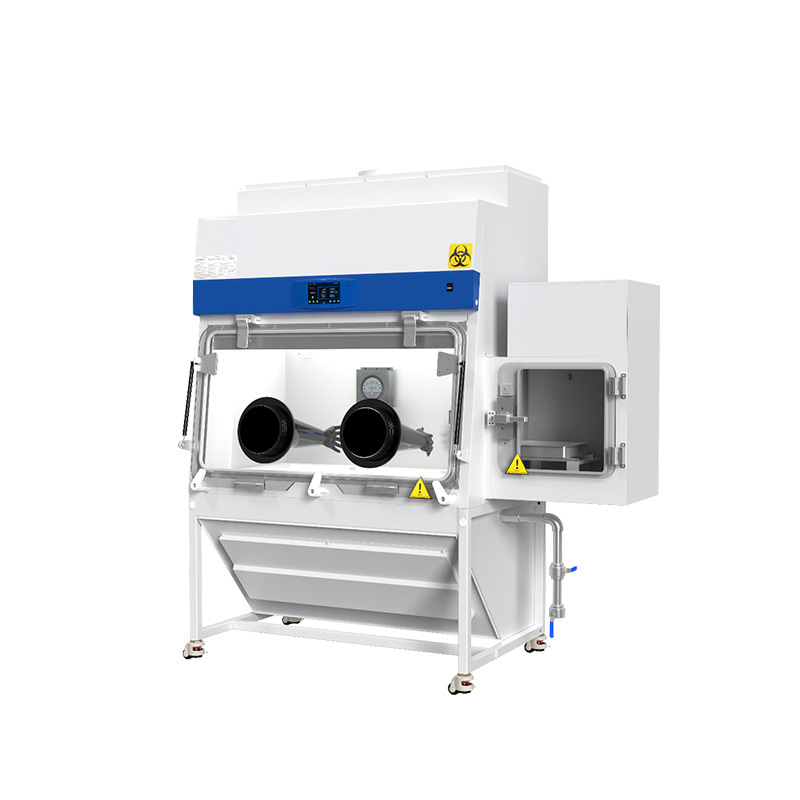

Класс III
Герметичный перчаточный бокс. Оператор работает только через резиновые перчатки, встроенные в переднюю панель. Материал передаётся через шлюзы с HEPA-фильтрацией. Применяется в лабораториях BSL-3 и BSL-4 — при работе с возбудителями особо опасных инфекций, вирусами I группы патогенности (лихорадки Эбола, Марбург, оспа, Ласса).
Серии боксов Kadamm: сравнение
В каталоге 14 серий — от базовых моделей Класса I до специализированных цитотоксических и радиационных боксов. Таблица ниже поможет быстро сориентироваться, какая серия под какую задачу.
| Серия | Класс | Для чего | Ключевая особенность | |
|---|---|---|---|---|
| ББК-1 | I | Карантинные работы, гистология, обслуживание заражённого оборудования | Базовая модель Класса I | Открыть |
| ББК-1М | I | То же, где нужно удобное моторизованное стекло | Моторизованное смотровое стекло | Открыть |
| ББК-1В | I | Взвешивание высокоактивных фармсубстанций | Уровень защиты OEB5, для GMP-производства | Открыть |
| ББК-А2 | II A2 | Микробиология, культуры клеток — базовая рабочая модель | 5 типоразмеров от 700 до 2000 мм | Открыть |
| ББК-А2Е | II A2 | То же, с экономией электроэнергии | EC-вентилятор, до 40 % экономии электричества | Открыть |
| ББК-А2П | II A2 | Профессиональная работа в научных и производственных лабораториях | Жидкокристаллическая панель, моторизованное стекло, расширенная диагностика | Открыть |
| ББК-А2Д | II A2 | Общая работа двух операторов одновременно | Двусторонний доступ | Открыть |
| ББК-А2Э | II A2 | Работы с документированием процесса, обучение | Встроенный сенсорный экран 21,5″ | Открыть |
| ББК-Б2 | II B2 | Сочетание биологии и летучих веществ — формалин, радиоактивные метки | 100 % отвод воздуха наружу | Открыть |
| ББК-Б2П | II B2 | То же, для профессионального применения | EC-вентилятор, жидкокристаллическая панель | Открыть |
| ББК-3 | III | Работа с патогенами BSL-3/BSL-4, особо опасные инфекции | Герметичная оболочка, встроенные перчатки | Открыть |
| ББК-ЦТ | II спец. | Приготовление химиотерапевтических препаратов | Отрицательное давление, двойная HEPA, герметичная замена фильтров | Открыть |

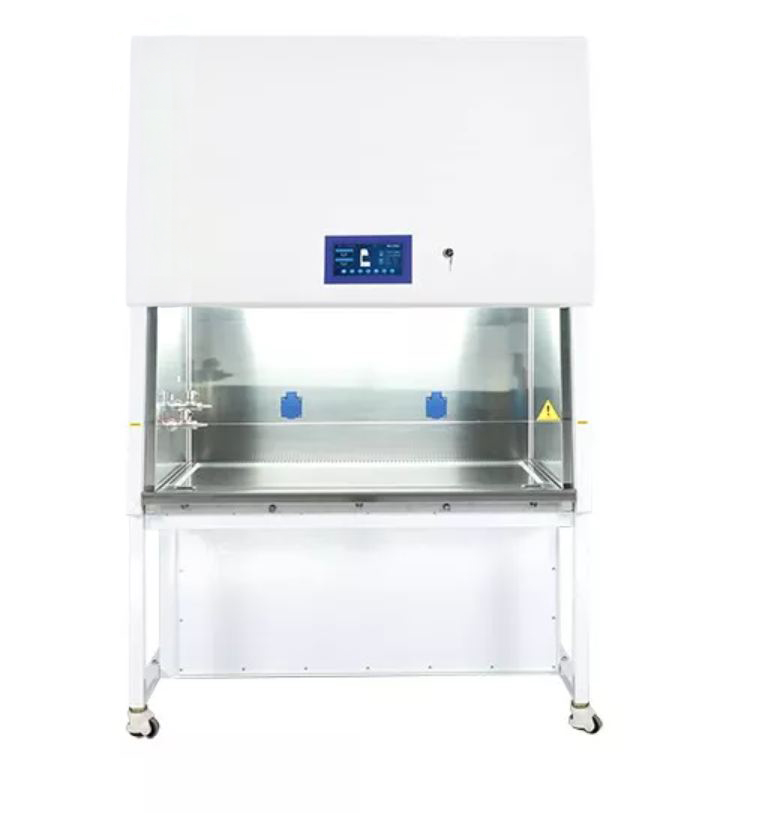

| ББК-ЦТХ | II спец. | Высокоопасные цитостатики, онкологическое производство | Двойная HEPA-фильтрация всех потоков | Открыть |
| ББК-Р | II спец. | Работа с радиофармпрепаратами и радионуклидами | Свинцовая защита, рентгенозащитное стекло | Открыть |
Модели в каталоге
Ниже — все серии из каталога Kadamm. Каждая карточка ведёт на страницу товара, где можно выбрать конкретный типоразмер, посмотреть технические характеристики и запросить цену.
Когда БМБ обязателен
По российским санитарным требованиям (СП 1.3.3118-13, СанПиН 3.3686-21) бокс микробиологической безопасности обязателен при работе:
- с возбудителями инфекционных заболеваний I–IV групп патогенности;
- с культурами клеток человека и животных, в том числе первичными;
- в ПЦР-лабораториях — на этапах выделения нуклеиновых кислот и подготовки проб;
- в вирусологических лабораториях;
- в испытательных лабораториях при работе с биологическими материалами.
В фармацевтическом производстве БМБ используется в операциях розлива стерильных препаратов, работы с высокоактивными субстанциями, при приготовлении цитостатиков в больничных аптеках.
Что учесть при выборе
- Класс и подтип — отталкиваться от типа работы и уровня биологической опасности материала.
- Ширина рабочей зоны — 700, 1100, 1300, 1500, 1800, 2000 мм. Обычно берут 1300–1500 мм на одного оператора.
- Тип двигателя — переменного тока (дешевле) или EC (энергоэффективнее, тише, с автоподстройкой под загрязнение фильтра).
- Смотровое стекло — ручное или моторизованное. Моторизованное удобнее для длительных работ.
- Панель управления — светодиодная (базовая индикация) или жидкокристаллическая (полная диагностика).
- Сертификация — стандарт EN 12469 (европейский) или NSF 49 (американский). Оба приняты в российской практике.
В каталоге Kadamm все серии укомплектованы по единой спецификации: HEPA H14 на нагнетании и вытяжке, нержавеющая сталь AISI 304 на рабочей поверхности, закалённое смотровое стекло, УФ-лампа, датчики потока и перепада давления. Базовые версии работают на двигателях переменного тока, профессиональные (индекс “П” или “Е”) — на EC-двигателях с автоподстройкой под загрязнение фильтра.
Если не уверены в выборе — напишите нам короткое описание задачи (какая лаборатория, что за материал, есть ли вытяжная вентиляция, сколько операторов), и мы подберём конкретную модель с обоснованием.
