Dräger Polytron: полный разбор линейки — от базового ЭХ до трассового

Три класса стационарных датчиков — как ориентироваться

Линейка Polytron включает более 30 моделей. Не нужно знать все — нужно понять логику разделения на три класса.

Электрохимическая серия: Polytron 3000 и Polytron 7000

Polytron 3000 — базовый, для стандартных задач

Аналоговый выход 4–20 мА. Подключается к любому контроллеру или ПЛК. Оптимален для объектов с большим числом точек контроля, где важна экономичность. CO, H₂S, NH₃, Cl₂ и другие токсичные газы. Стандартная сенсорная платформа DrägerSensor.

Базовый ЭХ

Polytron 3000

Аналоговый 4–20 мА. Простая интеграция в любую систему управления. Широкий ряд сенсоров DrägerSensor.

4–20 мАATEXCO/H₂S/NH₃

Polytron 7000 — профессиональный с HART и Modbus

Полная интеграция в промышленные системы: HART, Modbus RTU, PROFIBUS PA, FOUNDATION fieldbus. Три встроенных реле — управление сиренами и вентиляцией без отдельного контроллера. Выносной сенсор до 30 м — измерение там, где датчик физически нельзя установить (внутри аппарата, в приямке, в межтрубном пространстве). Сенсор типа XXS.

Практическая ценность выносного сенсора: датчик монтируется у шкафа управления на удобной высоте, а сенсор на кабеле до 30 м уходит в точку реального контроля — в приямок, внутрь аппарата, в канализационный лоток. Это решает главную проблему промышленного мониторинга: измерять там, где нужно, а не там, где удобно.

Профессиональный ЭХ

Polytron 7000

4–20 мА + HART + Modbus + Fieldbus. Три реле. Выносной сенсор до 30 м. Сенсоры XXS.

HARTModbus3 релеВыносной

Каталитическая серия: Polytron 8200 CAT и 5200 CAT

Для обнаружения горючих газов в диапазоне 0–100% НПВ там, где нет каталитических ядов.

CAT флагман / Серия 8000

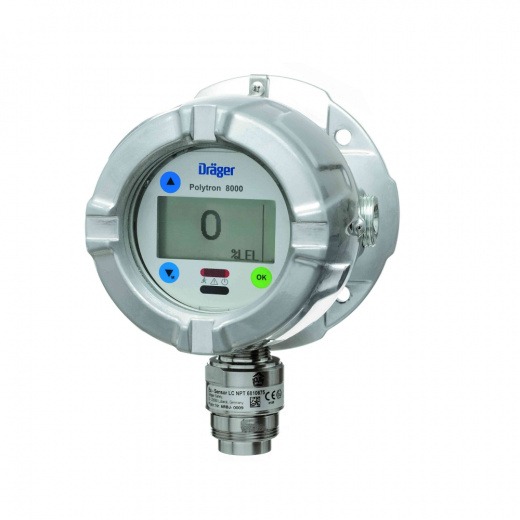

Polytron 8200 CAT

4–20 мА + HART. 3 реле. Выносной сенсор до 30 м. Для ответственных объектов нефтегаза без каталитических ядов.

CATHART3 релеГорючие

CAT базовый / Серия 5000

Polytron 5200 CAT

4–20 мА. Базовый каталитический датчик серии 5000. Единая платформа с 5700 IR — упрощённое обслуживание.

CAT4–20 мАГорючие

Инфракрасная серия: Polytron 8700 IR — 100 газов в библиотеке

Флагманский ИК-датчик с сенсором PIR 7000. Полная интеграция: 4–20 мА + HART + Modbus + Fieldbus. Три реле. Выносной сенсор. Устойчив к силиконам, галогенам, соединениям серы.

100 газов в библиотеке — что это значит на практике: датчик поставляется с предустановленными характеристиками 100 горючих газов. Переход с метана на пропан или этилен — 2 минуты в меню датчика прямо на объекте, без демонтажа, без замены оптического фильтра, без выезда специалиста. Объект изменил технологию — датчик перенастраивается немедленно.

ИК флагман / Серия 8000

Polytron 8700 IR

ИК-сенсор PIR 7000. 100 газов в библиотеке. Устойчив к ядам. HART + Modbus + Fieldbus. 3 реле.

100 газовPIR 7000Без ядовHART

ИК базовый / Серия 5000

Polytron 5700 IR

ИК-датчик серии 5000. Единая платформа с Polytron 5200 CAT — один тип датчика, два принципа измерения.

ИК4–20 мАATEX

CO₂-серия: Polytron 8720 и 5720

Специализированные ИК-датчики для диоксида углерода в повышенных концентрациях. Бродильные производства (пивоварни, виноделие), теплицы, холодильные установки с CO₂-хладагентом, производства сухого льда, ЦОД (серверные залы).

Polytron Pulsar 2: один прибор вместо 20

Открытолучевой инфракрасный газоанализатор — принципиально другой подход. ИК-луч проходит через открытое пространство от источника до отражателя/детектора. Горючий газ в этой полосе поглощает часть излучения — прибор фиксирует. Ширина полосы контроля — до 200 м.

Где Pulsar 2 заменяет десятки точечных датчиков: резервуарные парки нефтепродуктов (периметр группы резервуаров), открытые технологические площадки НПЗ, морские платформы (прокладка кабелей на палубах нецелесообразна), аэродромное топливное хозяйство.

Полная таблица линейки Polytron
