Как выбрать портативный газоанализатор
Полный разбор: одноканальные и многоканальные приборы, линейка Dräger X-am, взрывозащита ATEX, насосный режим, сенсоры и поверка — и почему неправильный выбор стоит жизни.
20 минут чтения · Для специалистов ОТиПБ · Актуально 2025–2026
Почему газоанализатор — вопрос жизни, а не формальности
Каждый год в России фиксируются десятки смертельных несчастных случаев при работах в колодцах, резервуарах и технологических ёмкостях. Роструд и Ростехнадзор в своих разборах раз за разом указывают одну и ту же причину: отсутствие газового контроля или применение неподходящего прибора.
Промышленная атмосфера опасна по трём принципиально разным причинам — и каждая убивает по-своему. Важно понимать все три, чтобы правильно выбрать набор контролируемых параметров.
Три типа опасности промышленной атмосферы
Токсичность Ядовитые газы H₂S — потеря сознания при 700 ppm. CO — без запаха, накапливается незаметно. Хлор, HCN, аммиак — смерть при высоких концентрациях за несколько вдохов. | Взрывоопасность Горючие газы Метан, пропан, пары бензина при концентрации выше НПВ образуют взрывчатую смесь. Источник зажигания — телефон, выключатель, искра инструмента. | Дефицит O₂ Удушье В закрытых ёмкостях O₂ вытесняется без запаха и цвета. При 17% — потеря ориентации. При 12% — потеря сознания. При 6% — гибель за минуты. |
Портативный газоанализатор — единственный объективный инструмент. Ни цвет воздуха, ни запах, ни самочувствие работника не дают надёжной информации: сероводород при высоких концентрациях парализует обонятельный нерв, угарный газ вообще не пахнет, кислородное голодание не ощущается до потери сознания.
Четыре обязательных параметра и что за ними стоит
Для замкнутых пространств ГОСТ Р 12.1.048-2018 требует контроля не менее четырёх параметров. Вот почему именно эти четыре:
Ex — горючие газы 0–100% НПВ. Тревога 1 при 10%, тревога 2 при 20% НПВ НПВ метана — 5% объёмных. 10% НПВ = 0,5% метана. Прибор предупреждает задолго до взрывоопасной концентрации, давая время для эвакуации и вентиляции. | O₂ — кислород Безопасный диапазон 19,5–23,5%. Ниже 19,5% — тревога Вытесняется без запаха инертными газами, CO₂, азотом. При биологическом разложении органики в ёмкости O₂ поглощается. Человек не чувствует дефицита субъективно — только прибор. |
CO — угарный газ ПДК 20 мг/м³ (~17 ppm). Без цвета и запаха Присутствует при неполном сгорании, в канализационных коллекторах, у работающих двигателей вблизи входа. При 200 ppm — головная боль за 2–3 часа. При 1500 ppm — смерть за час. Накапливается постепенно. | H₂S — сероводород ПДК 10 мг/м³ (~7 ppm). Запах яиц только при низких концентрациях При 100 ppm — паралич обоняния, запаха уже нет. При 700 ppm — мгновенная потеря сознания. При 1000 ppm — смерть за несколько вдохов. Тяжелее воздуха — скапливается на дне. |
Линейка Dräger X-am: все модели, все отличия
Линейка X-am охватывает все задачи — от компактного персонального прибора до многоканального с PID-сенсором для органических паров. Все модели сертифицированы по ATEX для зоны 0 и по ТР ТС 012/2011.

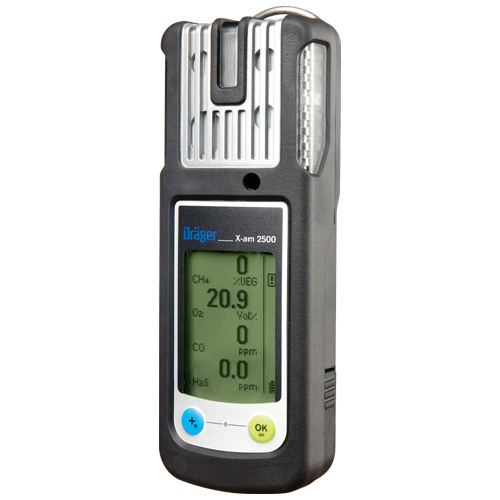

X-am 2500 — персональный носимый прибор. До 4 каналов (Ex, O₂, CO, H₂S). Компактный и лёгкий — не мешает работе. Годовая калибровка вместо более частых циклов. Простое управление — одна кнопка. Ограничение: нет насосного режима, нельзя проверять ёмкости до спуска. Смотреть в каталоге

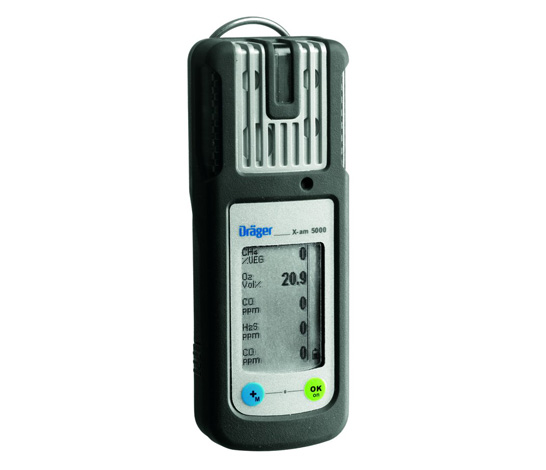

X-am 5000 — прибор руководителя работ. До 5 каналов, IP 67, ATEX зона 0. С насосом GEP 0200 и шлангом 45 м — обязательная предварительная проверка ёмкостей перед спуском. Пятый канал — любой сенсор из линейки DrägerSensor: SO₂, NH₃, HCN, Cl₂ и другие. IP 67 — промывка струёй воды, работа под дождём. Смотреть в каталоге
X-am 5100 — расширенная поддержка экзотических сенсоров. Технически близок к X-am 5000, но поддерживает более широкую номенклатуру специализированных сенсоров: фосген, арсин, силан, диоксид хлора, германий водородистый, озон и десятки других редких соединений. Нужен на специфических химических производствах.

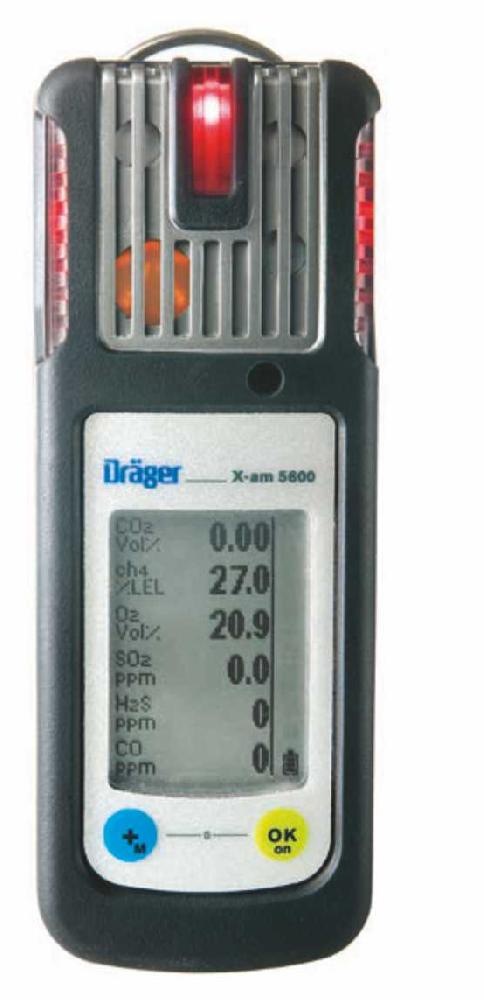

X-am 5600 — для системы X-zone 5500. До 6 каналов. Главное — совместимость с системой X-zone 5500. X-am 5600 вставляется в блок X-zone, образуя беспроводную сеть: при тревоге на любом узле сигнализируют все остальные. Для бригадных работ на большой площади — принципиальное преимущество. Смотреть в каталоге

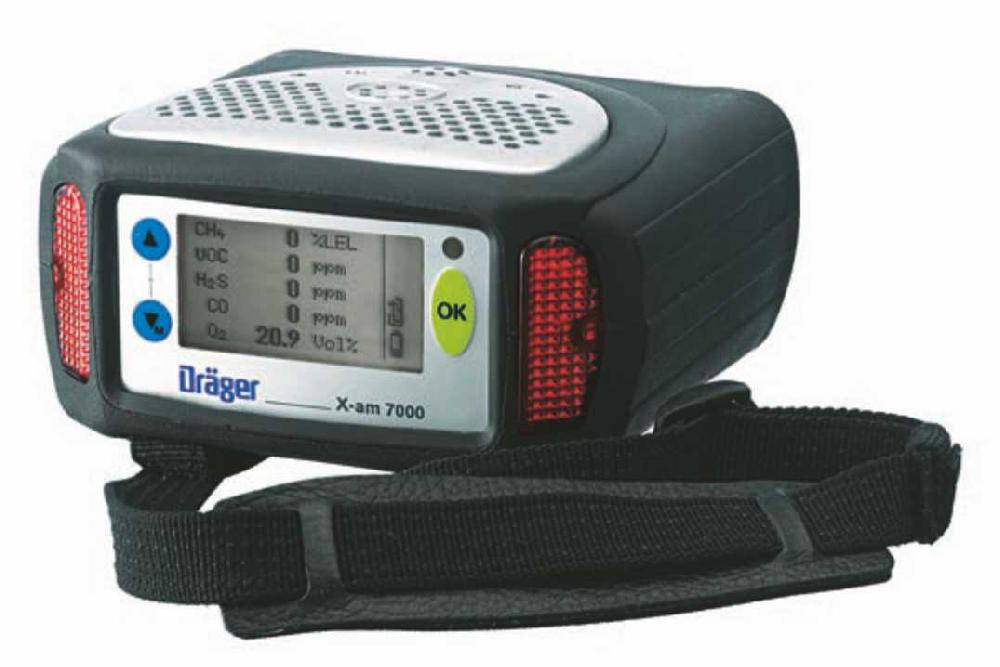

X-am 7000 — максимальная конфигурация с PID. До 7 каналов, IP 68, встроенный фотоионизационный детектор (PID) для летучих органических соединений (бензол, толуол, ксилол, ацетон, стирол и многие другие). Ни каталитический, ни электрохимический сенсор эти вещества не измеряет — только PID. Незаменим на нефтехимических производствах и в лабораториях. Смотреть в каталоге
Насосный режим: почему нельзя проверять ёмкости без него
Это самый критичный момент, который регулярно игнорируется. Диффузионный прибор (без насоса) реагирует на атмосферу вокруг себя — у входного люка ёмкости. Но газы тяжелее воздуха (H₂S, пропан-бутан, CO₂, пары бензина) скапливаются на дне. Показание у входа — «норма», на дне — смертельная концентрация.
Реальный сценарий гибели
Работник опускает прибор у входного люка — прибор показывает 0 ppm H₂S. Спускается вниз. На дне H₂S 1000 ppm — немедленная потеря сознания. Пытается вытащить коллега без прибора — вторая жертва. Это стандартный сценарий «цепной аварии» в замкнутых пространствах.
Правильная процедура с насосом GEP 0200:
1 | Опустить шланг до дна ёмкости Подождать не менее 30 секунд — это время отклика сенсора T90. Зафиксировать показания. Если норма — переходить выше. |
2 | Измерить в средней и верхней зонах Три точки измерения: дно, середина, верхняя треть. Газы лёгче воздуха (метан, водород) скапливаются сверху — не забываем. |
3 | Только при норме во всех трёх точках — допуск И непрерывный мониторинг персональными приборами у каждого работника внутри на протяжении всего времени работ. |
Сенсоры DrägerSensor: срок службы, замена, бамп-тест, поверка
Сенсоры — расходный элемент. Их ресурс ограничен, и это нужно планировать заранее.
Срок службы: H₂S — 2 года. CO — 3–4 года. O₂ — 2–3 года. Ex-сенсор (каталитический) — 3–5 лет при отсутствии ядов. Сроки указаны в паспорте конкретного сенсора.
Критически важно: просроченный сенсор не обязательно показывает ноль — он занижает показания, создавая ложное ощущение безопасности. Это опаснее нерабочего прибора. Замена строго по регламенту, не по принципу «пока работает».
Ключевое преимущество Dräger: сенсоры DrägerSensor меняются отдельно от корпуса. Корпус прибора служит 7–10 лет. Это делает стоимость владения в пересчёте на год значительно ниже, чем при замене всего прибора.
Бамп-тест: ежедневная функциональная проверка — 30 секунд до смены. Небольшое количество контрольного газа подаётся к сенсору. Прибор реагирует — сенсор жив. Не заменяет поверку, но позволяет не прийти на объект с мёртвым прибором.
Поверка vs калибровка: поверка — официальная процедура в аккредитованной метрологической лаборатории, результат — свидетельство о поверке. Обязательна 1 раз в год. Калибровка — техническая настройка, не заменяет поверку юридически. Без свидетельства о поверке прибор нельзя применять при официальном газовом контроле на ОПО.
Алгоритм выбора: 6 шагов от задачи к прибору
1 | Определите список контролируемых газов Базовый минимум — Ex+O₂+CO+H₂S. Органические растворители — нужен PID (X-am 7000). Нестандартные газы — X-am 5100. Специфические токсиканты (HCN, Cl₂, SO₂, NH₃) — добавьте соответствующие сенсоры. |
2 | Определите режим применения Персональный носимый → X-am 2500/5000. Предварительная проверка ёмкостей → X-am 5000/5600 + насос GEP 0200. Бригадный мониторинг площадки → X-am 5600 + X-zone 5500. |
3 | Проверьте требования по взрывозащите Взрывоопасная зона — ATEX с нужной категорией. Зона 0 → категория 1G. Для российских ОПО — сертификат ТР ТС 012/2011. Все X-am — категория 1G, подходят для любых зон. |
4 | Оцените степень защиты IP IP 67 — погружение до 1 м на 30 мин. Достаточно для большинства промышленных условий — работа под дождём, промывка оборудования. IP 68 — более жёсткие условия (X-am 7000): морские объекты, интенсивное водяное воздействие. |
5 | Насос или диффузия? Есть задача проверки ёмкостей до спуска — насос GEP 0200 обязателен. Только носимый мониторинг — диффузия достаточна. Нельзя использовать один прибор и для проверки, и как личный — нужна комбинация: насосный у руководителя + носимые у каждого работника внутри. |
6 | Нужна ли система зонального мониторинга? Бригада на большой открытой площадке → X-am 5600 + X-zone 5500. Единая тревога на всю зону обеспечивает, что предупреждение получат все — даже те, кто находится далеко от точки опасности. |
Типичные ошибки при выборе и эксплуатации
Одноканальный прибор для работы в замкнутых пространствах
Один H₂S не защитит от дефицита O₂. ГОСТ Р 12.1.048-2018 требует минимум 4 параметра при работах в ограниченных пространствах. Нарушение не только нормативное — но и реально опасное: в 2024 году по данным Роструда дефицит кислорода фигурировал в каждом третьем смертельном случае в колодцах.
Нет насоса при проверке ёмкостей
Диффузионный прибор у люка не видит дно. Разница показаний у входа и на дне может быть смертельной. Насос — не опция, а обязательный инструмент предварительной проверки любой ёмкости, резервуара, бункера.
Просроченная поверка или просроченный сенсор
Приборы без свидетельства о поверке нельзя применять на ОПО. Просроченный сенсор занижает показания — это «тихая» поломка, которая не видна без бамп-теста. Регулярная замена сенсоров и ежегодная поверка — не бюрократия, а реальная защита.
Применение прибора без ATEX во взрывоопасной зоне
Даже «быстро зайти проверить» — это источник зажигания. Искра от незащищённой электроники в горючей смеси может вызвать взрыв. ATEX — не бюрократическое требование, а физическая защита против конкретного механизма аварии.
Один прибор на всю бригаду
По нормативам — у каждого работника внутри ёмкости должен быть персональный прибор. Правильная конфигурация: X-am 5000 с насосом у руководителя (снаружи, проверяет до входа) + X-am 2500 у каждого работника внутри (носимый, непрерывный мониторинг).
Подобрать прибор под ваш объект
Поможем с выбором конфигурации, поставкой и сервисом газоаналитического оборудования Dräger
Перейти в каталогЧасто задаваемые вопросы
Dräger X-am vs конкуренты
Сравнение по ключевым критериям выбора многоканального газоанализатора для промышленного применения.
✓ полная поддержка · ~ частичная · ✗ отсутствует
Факты о портативных газоанализаторах
700 ppm Концентрация H₂S, вызывающая мгновенную потерю сознания. При этом ПДК — 7 ppm. Обоняние перестаёт работать уже при 100 ppm. | 5% объёмных НПВ метана. Первый порог тревоги — 10% НПВ = 0,5% метана. Прибор предупреждает задолго до взрывоопасной концентрации. | 2–4 года Срок службы сенсора DrägerSensor. Корпус прибора — 7–10 лет. Сенсоры меняются отдельно — без замены всего прибора. |
19,5% O₂ Нижняя граница безопасного кислорода. При 12% — потеря сознания. Человек не чувствует дефицит O₂ субъективно — только прибор. | 45 м Длина шланга насоса GEP 0200. Позволяет проверить атмосферу на дне любого промышленного резервуара без спуска внутрь. | 1 раз в год Минимальная периодичность государственной поверки. Без свидетельства о поверке прибор нельзя применять на ОПО. |
