Муфельная печь: что это, как устроена и как выбрать

Муфельная печь (лабораторная электропечь сопротивления, камерная печь) — прибор, в котором проба нагревается в закрытой камере-муфеле, изолированной от нагревательных элементов. Диапазон температур — от 300 до 1800 °C: озоление и определение зольности, прокаливание, обжиг керамики, спекание, термообработка металлов. В статье разбираем устройство печи, типы нагревателей, классы температур и пошаговый выбор. По ходу текста показываем серии Kadamm — 42 серии печей от компактных муфельных до CVD-комплексов.

Если коротко

Главное при выборе — температура с запасом. Рабочая точка должна быть на 50–100 °C ниже максимума печи: постоянная работа на пределе сокращает ресурс нагревателей и футеровки.

Три класса нагревателей: проволока (до 1200–1300 °C), карбид кремния SiC (1400 °C), дисилицид молибдена MoSi2 (1600–1800 °C). Термопары K / S / B подобраны под класс печи.

Что такое муфель и зачем он нужен

Муфель — это камера из огнеупорного материала (в современных печах — поликристаллическое муллитовое волокно вакуумной формовки), которая отделяет пробу от нагревательных элементов. Проба греется равномерным излучением стенок, не контактируя с нагревателем и продуктами его работы — поэтому муфельная печь используется там, где важна чистота нагрева: аналитика, озоление, обжиг.

Волоконная футеровка легче шамотной в разы: печь выходит на 1000–1200 °C за 20–35 минут и меньше тратит на удержание температуры.

Устройство: из чего состоит печь

Камера из муллитового волокна — лёгкая футеровка без осыпания при высокой температуре.
Нагреватели — проволока с трёх сторон камеры либо стержни SiC / MoSi2 по бокам.
Дверь с блокировкой — сдвижная (горячая поверхность уходит от оператора) или распашная; открытие автоматически снимает питание с нагревателей.
Контроллер PID — от одноступенчатого до программируемого (кривые нагрева) и сенсорной панели с USB-регистрацией.
Термопара — K (до ~1300 °C), S (до ~1600), B (до 1800).
Двойной корпус с воздушным зазором и продувкой — внешняя поверхность остаётся безопасной.
Вытяжное устройство — отвод летучих продуктов при озолении.

Классы температур и нагревателей

Максимум печи	Нагреватель	Термопара	Типичные задачи	Серии Kadamm
1000–1200 °C	проволока	K	озоление, прокаливание, обжиг	Kadamm МП-10, Kadamm МП-12
1300 °C	стержни SiC	S	обжиг каменной массы, запас к 1200	Kadamm МП-13, Kadamm МП-13В
1400 °C	стержни SiC	S	фарфор, спекание порошков	Kadamm МП-14
1600–1700 °C	стержни MoSi2	S / B	техническая керамика, синтез	Kadamm МП-16, Kadamm МП-17
1800 °C	стержни MoSi2	B	предельные режимы	Kadamm МП-18

Пошаговый выбор

Шаг 1. Температура с запасом

Определите рабочую точку процесса и добавьте 50–100 °C. Процесс при 1000–1100 °C → печь на 1200 °C; при 1150–1250 → 1300–1400 °C.

Шаг 2. Объём камеры

2 л — единичные тигли; 7–16 л — стандартные лабораторные серии проб; 24–45 л — крупные образцы и партии. Оставляйте 2–3 см от пробы до стенок. Помните о питании: до 16 л — 220 В, старшие — 380 В.

Шаг 3. Контроллер

Базовый PID держит одну уставку — хватает для рутинного озоления. Программируемое исполнение «П» ведёт кривую нагрева по сегментам — обязательно для обжига и спекания. «С» — сенсорная панель с записью кривых и USB — для протоколирования.

У серий Kadamm исполнение выбирается суффиксом артикула: Kadamm МП-12-16 (базовое) · МП-12-16П (программируемое) · МП-12-16С (сенсорная панель).

Шаг 4. Специальные задачи

Вакуум или защитный газ — вакуумные и атмосферные печи;
нагрев малых образцов в трубе, CVD — трубчатые печи;
зольность по ГОСТ на потоке — зольные печи с дымоходом.

Основные серии каталога

Серия	Температура	Для чего	Ключевая особенность
МП-10	1000 °C	Озоление, прокаливание	5 типоразмеров 2–36 л, ±1 °C	Открыть
МП-12	1200 °C	Универсальная рабочая серия	3 исполнения контроллера, сдвижная дверь	Открыть
МП-13В	1300 °C	Запас к 1200, камеры до 45 л	Стержни SiC	Открыть
МП-14	1400 °C	Фарфор, спекание	6 типоразмеров 3–36 л	Открыть
МП-16	1600 °C	Техническая керамика	MoSi2, программы и сенсорная панель	Открыть
МП-17	1700 °C	Предельные режимы	MoSi2, термопара B	Открыть
МП-18	1800 °C	Максимум каталога	Длительно 1780 °C	Открыть

Популярные серии

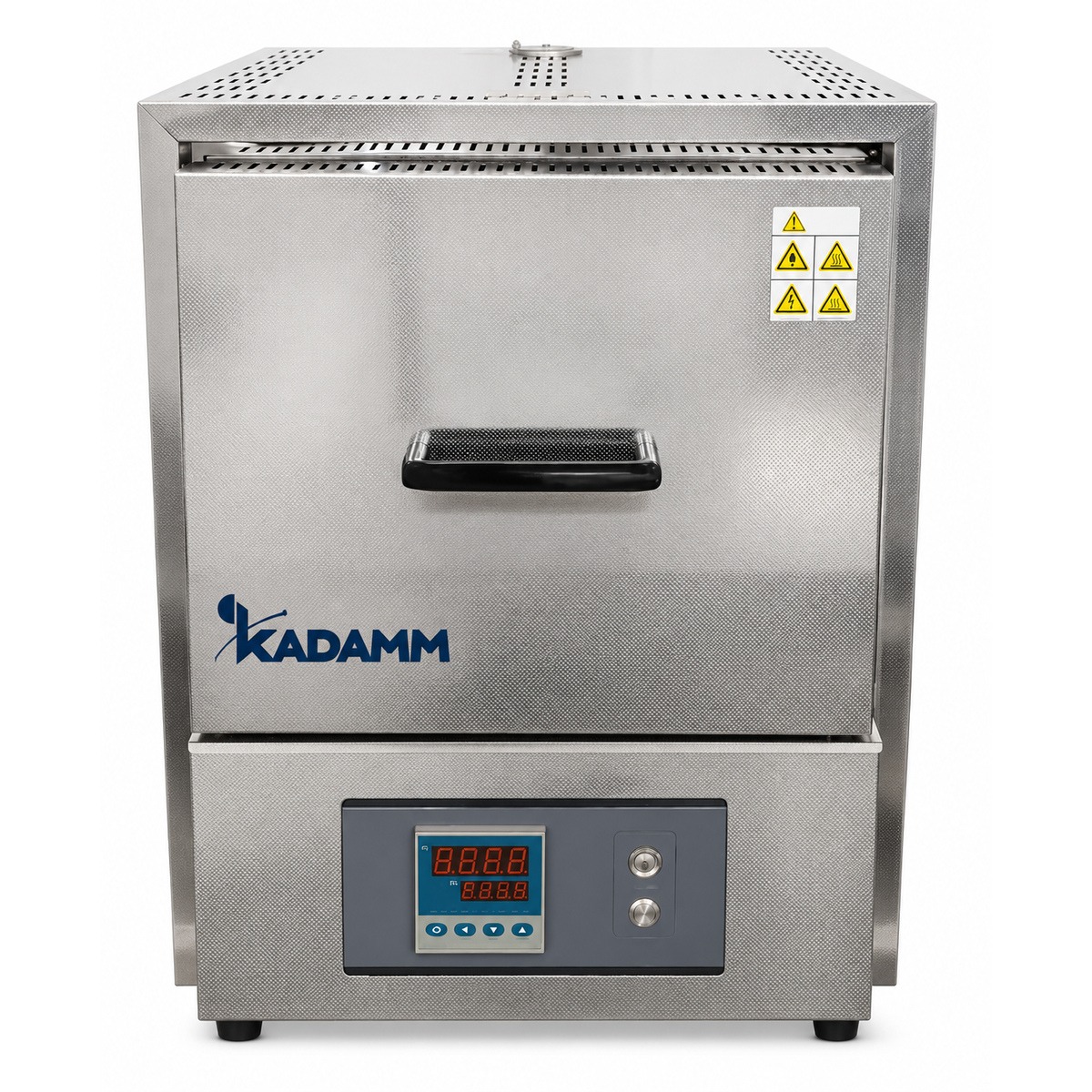

МП-12

Муфельные печи 1200 °C

Пять типоразмеров 2–36 л, сдвижная дверь, равномерность ±1 °C. Самая ходовая серия.

Смотреть модели

МП-10

Муфельные печи 1000 °C

Озоление и прокаливание; три исполнения контроллера.

Смотреть модели

МП-14

1400 °C на SiC

Фарфор и спекание; 6 типоразмеров 3–36 л.

Смотреть модели

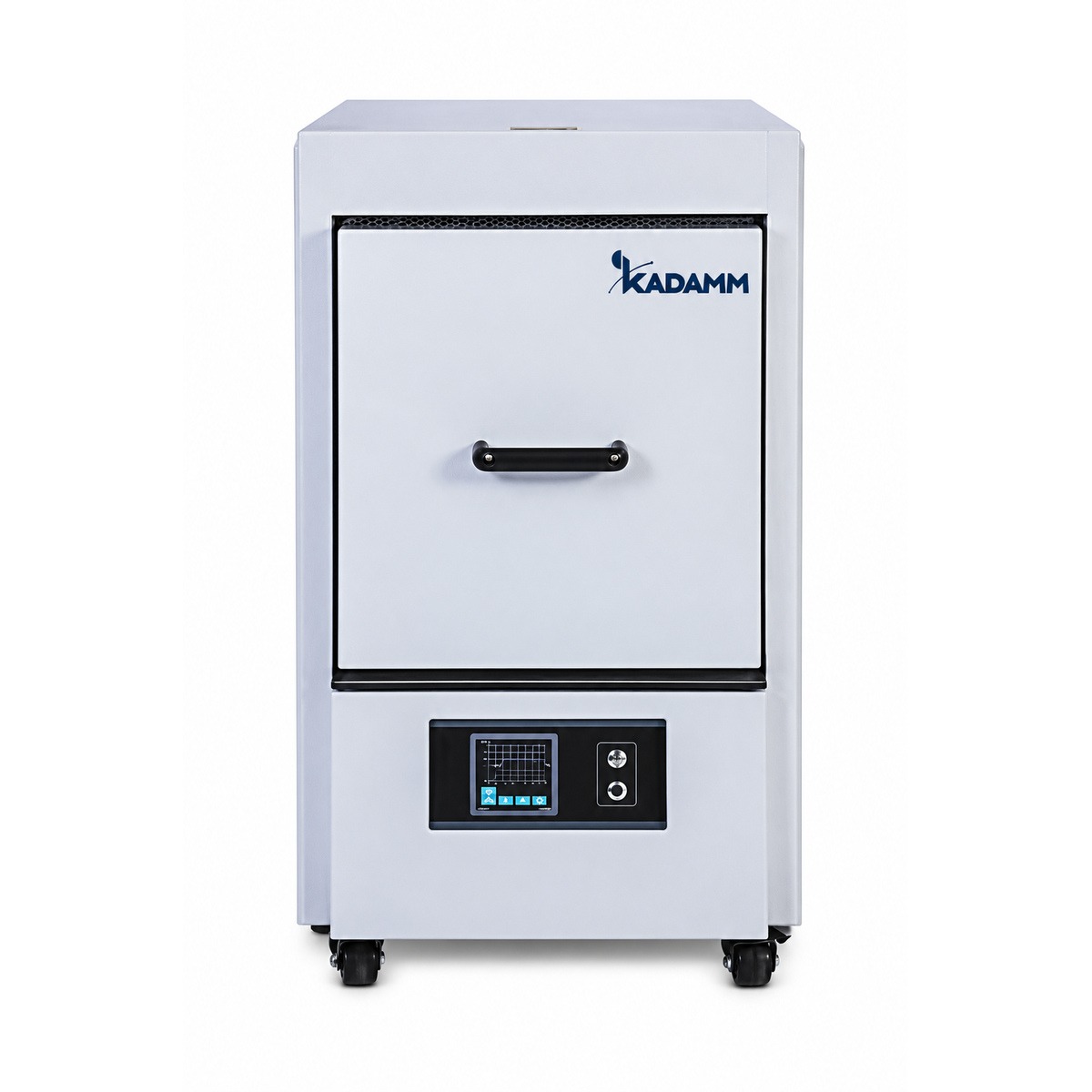

МП-17

1700 °C на MoSi2

Техническая керамика и синтез при предельных температурах.

Смотреть модели

Частые вопросы

Диапазоном и конструкцией: сушильное оборудование работает до 250–300 °C с циркуляцией воздуха, муфельная печь — 300–1800 °C с нагревом в изолированном муфеле. Прокалить тигель или озолить пробу в сушильной камере нельзя.

Пиковая мощность — от 1.5 кВт у двухлитровых до 10–18 кВт у старших камер. Средняя за цикл ниже: после выхода на режим печь тратит энергию только на компенсацию потерь. Волоконная футеровка держит тепло заметно лучше шамотной.

Типоразмеры до 16 л — настольные (масса 40–100 кг, проверьте нагрузку стола и негорючесть покрытия). Старшие камеры и высокотемпературные серии — напольные.

У предельных серий максимум ограничен по времени: например, у печей 1800 °C длительная работа ведётся при 1780 °C, а 1800 — выдержка до 2 часов. Для непрерывных процессов выбирайте класс печи с запасом.
